Witam.

W prosty i przystepny sposób chcialem wytlumaczyc zagadnienia zwizana
z praca turbo.
Na poczatek musze Was troche pomeczyc sama teoria pracy turbiny.

Na poczatek sama turbina

chwilowo bedziemy to traktowac jak 2 zupelnie osobne uklady
powietrzne polączone w sposób mechaniczny ośka.

Ciepłe powietrze (spaliny) napedza nam łopatki tylu turbiny (strona
gorąca)
Ruch obrotowy jest przekazywany oska na 2 uklad, który ssie i tłoczy
zimne powietrze (z dolotu) (strona zimna)

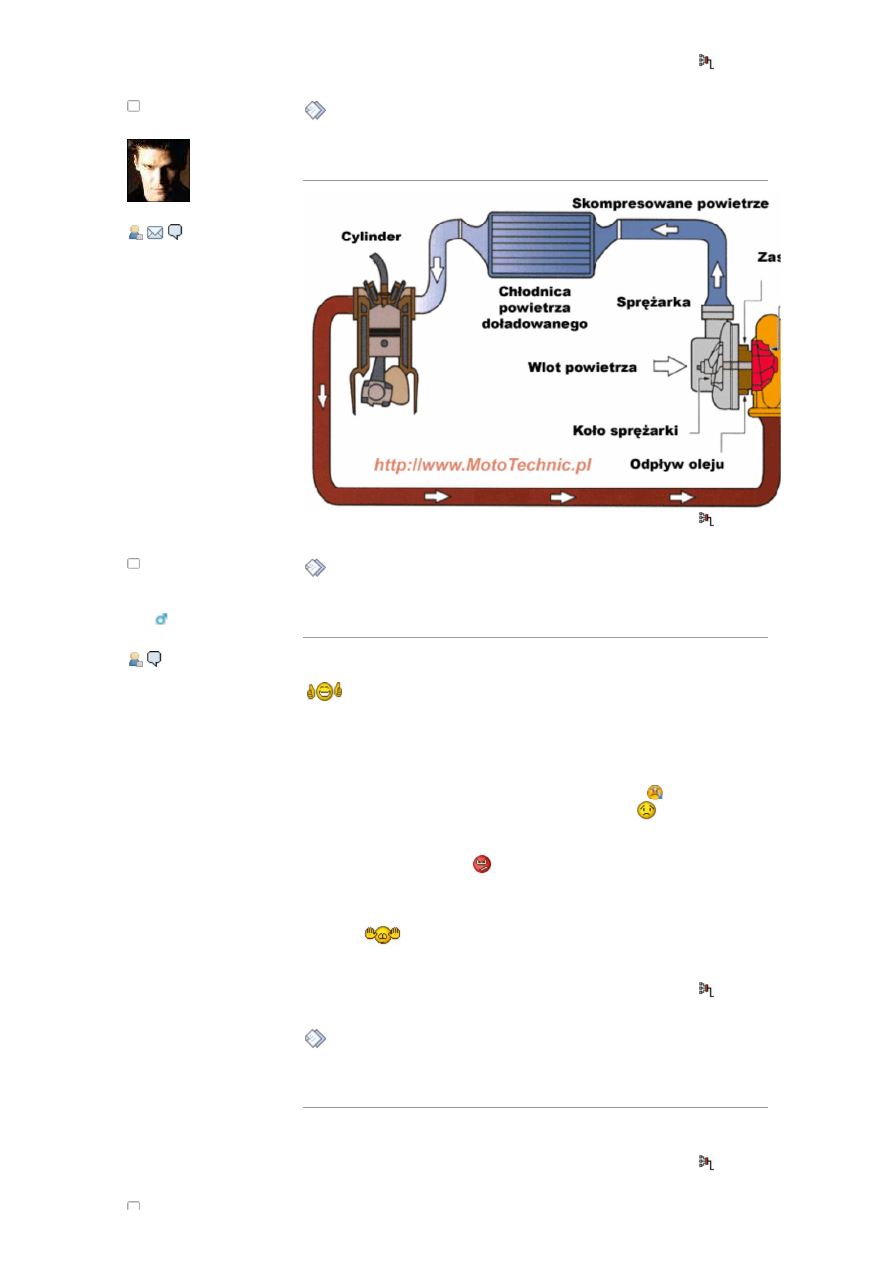

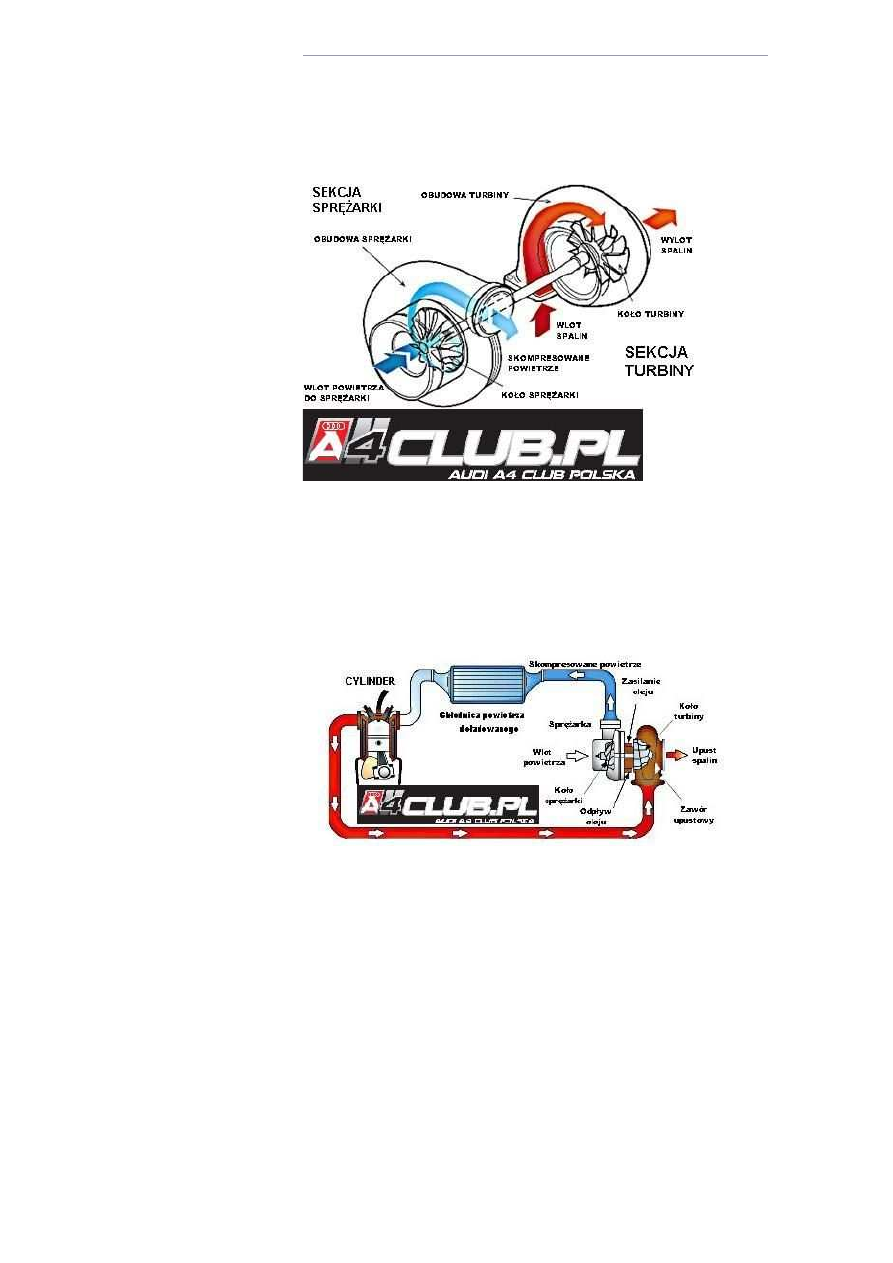

Całośc ukladu:

Teraz jak widzimy uklad tworzy jedna calosc zalezna od siebie.
Zaczynamy - uruchamiamy silnik.
Wszystko dziala jak w silniku wolnossacym (N/A) z ta róznica, ze kreca
sie lopatki turbiny, aczkolwiek efektu zadnego nie ma, bo jest podawane
cisnienie zblizone do atmosferycznego.
Zwiekszamy obroty...
Tym samym zwieksza sie ilosc spalin, które napedzaja nam goraca strone
turbiny. Lopatki kreca sie coraz szybciej, równiez strona zimna moze
tloczyc wiecej zimnego powietrza - z dolotu do tłoków.

VTG - zmienna geometria lopatek. System wystepuje w wiekszosci turbin
montowanych w VTG. Schemat działania jest banalny. Lopatki
zamontowane od strony goracej . Reguluja cisnienie jakie ma wytwarzac
turbo. zamkniete - turbo laduje 100% - calosc spalin powoduje ruch
wirnika, otwarte - spaliny przelatuja tak jakby obok i nie napedzaja
wirnika.

W silnikach TDI mamy dodatkowo zamontowany IC intercooler. sluzy od
do schladzania powietrza dostarczanego do tłoków. Rozgrzana strona
oddaje cieplo na strone zimna, a wiadomo - im zimniejsze powietrze tym
gestsze, czyli jest go wiecej.

[Audi A4 TDI, TURBO] Zasady działania turbo, schemat, definicje, wykres

http://a4club.pl/index.php?topic=11096.0

2 z 6

2011-04-01 11:17

bastian

USER

Wiadomości: 90

Kraj: Polska

Model: AUDI

Rocznik Auta: 1990

Rodzaj Napedu: Quattro

Rodzaj Paliwa: Pb+LPG

Skrzynia Biegów: Automat

Typ Nadwozia: Sedan

Województwo: Świat

Odp: [Audi A4 TDI, TURBO]
Zasady działania turbo,

schemat, definicje, wykres

« Odpowiedź #1 dnia: Grudzień 05, 2009,

20:20:35 »

Cytuj

Velo

ZIELONY

Wiadomości: 19

Płeć:

Moje własne cztery kółka :]

Kraj: Polska

Miasto: Lublin

Model: Audi A4 B5

Oznaczenia Silnika: 1.9TDI

110KM

Rocznik Auta: 1998

Rodzaj Napedu: FWD

Rodzaj Paliwa: ON

Skrzynia Biegów: Manualna

Typ Nadwozia: Avant

Województwo: Lubelskie

Odp: [Audi A4 TDI, TURBO]
Zasady działania turbo,

schemat, definicje, wykres

« Odpowiedź #2 dnia: Styczeń 09, 2010,

18:21:16 »

Cytuj

Gracjan

Gość

Odp: [Audi A4 TDI, TURBO]
Zasady działania turbo,

schemat, definicje, wykres

« Odpowiedź #3 dnia: Styczeń 09, 2010,

19:15:39 »

Cytuj

koalaPTB

Zgłoś do moderatora

Zapisane

Zgłoś do moderatora

Zapisane

Super wątek!
Dużo się tu dowiedziałem.

A teraz zagadka: (poważnie potrzebuje pomocy)
Autko zachowuje się dobrze mimo duuużego przebiegu (w końcu
przejechało juz ponad 350000km) ale...
kiedy ruszam agresywnie zmieniam kolejno 1 - 2 i po wrzuceniu 3-ciego
biegu kiedy auto nabiera prędkości i turbina już jest w swoim żywiole
(tak mniej więcej przy 3000obr/min) autko nagle pada

moc nagle

spada i jade jakby dobrym 10cio letnim fiacikiem uno

Dziwne jest to

ze nie za każdym razem to sie dzieje (mniej wiecej 70-80% ruszen) To
mnie sklonilo do spokojnej jazdy no ale w koncu mam te 110 koni i

chcialbym sie nimi cieszyc
Jak patrze na ten wykres, który kolega umieścił to tak jakby śmigło
pracowało wg czerwonej linii z tym że przechodzi w tą przerywaną
zieloną.

Pomóżcie
czy to już turbina ze starości odmawia posłuszeństwa czy może to wina
jakichś sterowników w ECU albo coś takiego?

Zgłoś do moderatora

Zapisane

Auto wpada w tryb awaryjny, poczytaj o tym na forum, było juz sporo
tematów z tym twoim problemem.

Zgłoś do moderatora

Zapisane

[Audi A4 TDI, TURBO] Zasady działania turbo, schemat, definicje, wykres

http://a4club.pl/index.php?topic=11096.0

3 z 6

2011-04-01 11:17

ZIELONY

Wiadomości: 17

Płeć:

Audi A4 Club Polska - Forum,

Klub, Cześci, Spalanie, Dane

Techniczne, Tuning, Opinie

Audi A4 S4 RS4 - forum

awaryjne www.audiclub.pl

Kraj: Polska

Miasto: Radom

Model: Audi A4 B7

Oznaczenia Silnika: 2.0 TDI

170km

Rocznik Auta: 2006

Rodzaj Napedu: FWD

Rodzaj Paliwa: ON

Skrzynia Biegów: Automat

Typ Nadwozia: Sedan

Województwo: Mazowieckie

Odp: [Audi A4 TDI, TURBO]
Zasady działania turbo,

schemat, definicje, wykres

« Odpowiedź #4 dnia: Luty 22, 2010,

18:33:47 »

Cytuj

mrslowik

ZIELONY

Wiadomości: 2

Płeć:

Audi A4 Club Polska -

www.A4CLUB.PL/forum -

Forum, Klub, Cześci,

Spalanie, Dane Techniczne,

Tuning, Opinie Audi A4 S4

RS4 - forum awaryjne

www.audiclub.pl

Kraj: anglia

Miasto: basildon

Model: Audi A4 B8

Oznaczenia Silnika: 2.0TDI

140KM

Rocznik Auta: 2009

Rodzaj Napedu: Quattro

Rodzaj Paliwa: Pb

Skrzynia Biegów: Manualna

Typ Nadwozia: Cabrio

Województwo: Małopolskie

Odp: [Audi A4 TDI, TURBO]
Zasady działania turbo,

schemat, definicje, wykres

« Odpowiedź #5 dnia: Luty 26, 2010,

21:44:52 »

Cytuj

Codename

ZIELONY

Wiadomości: 9

Płeć:

Kraj: Polska

Miasto: Warszawa, Pułtusk

Model: Audi A4 B5

Oznaczenia Silnika: 1.9 TDI

110KM

Rocznik Auta: 2000

Rodzaj Napedu: FWD

Rodzaj Paliwa: ON

Skrzynia Biegów: Manualna

Typ Nadwozia: Avant

Województwo: Mazowieckie

Odp: [Audi A4 TDI, TURBO]
Zasady działania turbo,

schemat, definicje, wykres

« Odpowiedź #6 dnia: Kwiecień 20, 2010,

07:59:41 »

Cytuj

janusz_ferrero

ZIELONY

Wiadomości: 2

Płeć:

Audi A4 Club Polska -

www.A4CLUB.PL/forum -

Odp: [Audi A4 TDI, TURBO]
Zasady działania turbo,

schemat, definicje, wykres

« Odpowiedź #7 dnia: Maj 03, 2010,

20:34:29 »

Cytuj

mozesz miec problem ze zmienna geometria ktora sie blokuje przy
niskich obrotach i steruje gruszka podcisnienie

Zgłoś do moderatora

Zapisane

regeneracja turbo sprezarek

www.preturb.pl

mam problem z przeladowaniem turbiny laduje 3 b amozei wiecej jaka
moze byc przyczyna

Zgłoś do moderatora

Zapisane

W końcu ktoś mi co nieco rozjaśnił... dzięki Murzyn!

Zgłoś do moderatora

Zapisane

[Audi A4 TDI, TURBO] Zasady działania turbo, schemat, definicje, wykres

http://a4club.pl/index.php?topic=11096.0

4 z 6

2011-04-01 11:17

Forum, Klub, Cześci,

Spalanie, Dane Techniczne,

Tuning, Opinie Audi A4 S4

RS4

Kraj: Polska

Miasto: W-wa

Model: Audi A4 B8

Oznaczenia Silnika: 1.9TDI

90KM AHU

Rocznik Auta: 1995

Rodzaj Napedu: FWD

Rodzaj Paliwa: ON

Skrzynia Biegów: Automat

Typ Nadwozia: Sedan

Województwo: Mazowieckie

Madiba

JUST 4 FUN

ADMIN

PROFI

Wiadomości: 10526

Płeć:

Kraj: Polska

Miasto: Chrzanów

Model: inne

Oznaczenia Silnika: 3.5 TOD

Rocznik Auta: 2001

Rodzaj Napedu: Quattro

Rodzaj Paliwa: Pb

Skrzynia Biegów: Automat

Typ Nadwozia: Coupe

Województwo: Śląskie

Odp: [Audi A4 TDI, TURBO]
Zasady działania turbo,

schemat, definicje, wykres

« Odpowiedź #8 dnia: Maj 03, 2010,

20:37:26 »

Cytuj

Madiba

JUST 4 FUN

ADMIN

PROFI

Wiadomości: 10526

Płeć:

Kraj: Polska

Miasto: Chrzanów

Model: inne

Oznaczenia Silnika: 3.5 TOD

Rocznik Auta: 2001

Rodzaj Napedu: Quattro

Rodzaj Paliwa: Pb

Skrzynia Biegów: Automat

Typ Nadwozia: Coupe

Województwo: Śląskie

Odp: [Audi A4 TDI, TURBO]
Zasady działania turbo,

schemat, definicje, wykres

« Odpowiedź #9 dnia: Maj 03, 2010,

20:38:43 »

Cytuj

Wymieniłem turbinę - bardzo gwiżdże, natomiast silnik zrobił się głośny.
Proszę o pomoc, ponieważ nie wiem jaka jest przyczyna. Mechanik, którą
ją wymienił nie bardzo jest zainteresowany naprawą defektu.

Zgłoś do moderatora

Zapisane

kolego po 1 opisz swoj problem w oddzielnym temacie
po 2 jak mamy Ci pomóc jak nie wiemy jaki silnik - czasami turbo ma

gwizdac

Zgłoś do moderatora

Zapisane

Pomocy odzielam tylko na forum - nie na PW

http://www.youtube.com/view_play_list?p=D4465FC449D7FE43
Sprzedam Pistacjowego S4 Killera

Cytat: koalaPTB w Luty 22, 2010, 18:33:47

mozesz miec problem ze zmienna geometria ktora sie blokuje przy niskich obrotach i
steruje gruszka podcisnienie

Jakby Ci 3 bary ladowala to wszystko co mozliwe spod maski polacialo
by w kosmos... zrób logi i wstaw w dzial diagnostyka VAG

Zgłoś do moderatora

Zapisane

Pomocy odzielam tylko na forum - nie na PW

http://www.youtube.com/view_play_list?p=D4465FC449D7FE43
Sprzedam Pistacjowego S4 Killera
