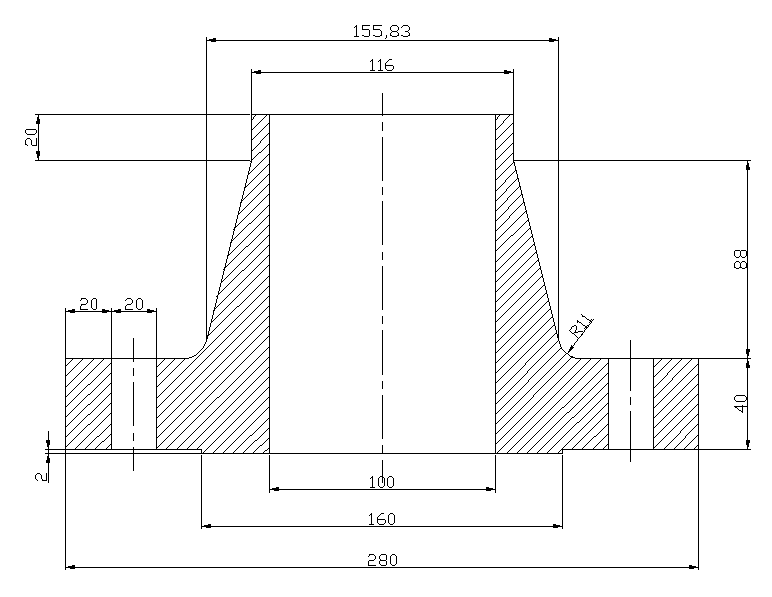

Zadanie 1.

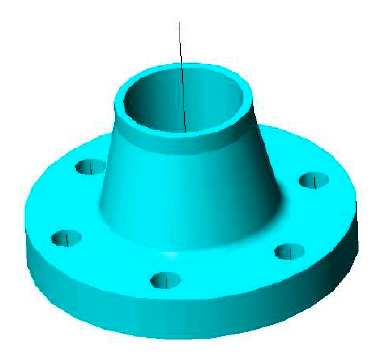

Wykonaj bryłowo kołnierz wg wymiarów. Wykonaj cieniowanie.

Zadanie 2

Wykonaj poniższy rysunek z wykorzystaniem podanych wymiarów. Zastosuj warstwy, a z powtarzających się elementów utwórz blok wewnętrzny z atrybutami. Utwórz nazwany widok na dowolny fragment rysunku. Zwymiaruj utworzony rysunek (w tym celu utwórz nowy styl wymiarowania tak aby był w maksymalnym stopniu zbliżony do tego na rysunku). Przygotuj rysunek do wydruku z wykorzystaniem co najmniej dwóch rzutni, na arkuszu dodaj tabelkę, w której umieść dane dotyczące autora.

O15

O15

T-1

18

T-1

12

T-1

O10

17

O15

O15

O10

O10

O15

T-1

T-1

102

17

9

k uchnia
