UNIWERSYTET WARMIŃSKO-MAZURSKI W OLSZTYNIE

LABORATORIUM ELEKTROTECHNIKI ĆWICZENIE NR 9: Badanie zabezpieczeń od skutków zwarć i przeciążeń.

Wyznaczanie charakterystyki czasowo-prądowej bezpieczników

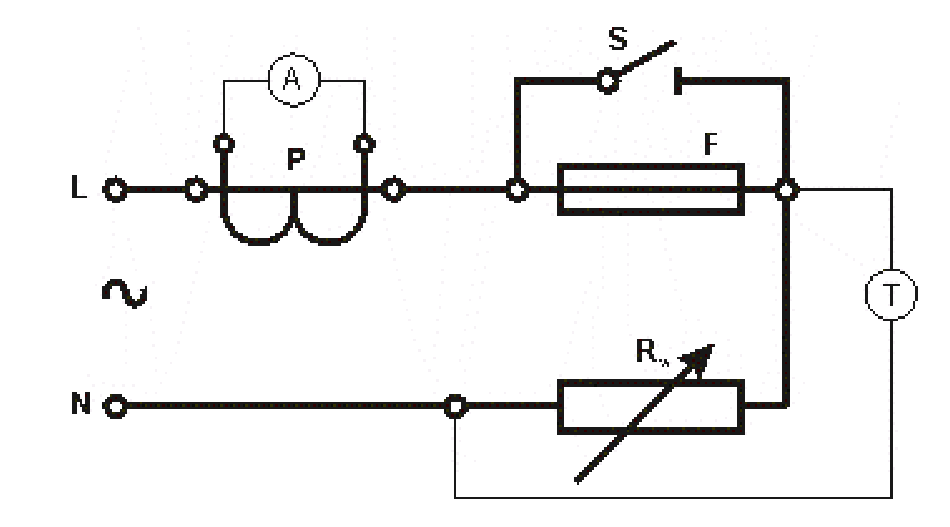

Układ do wyznaczania

charakterystyki czasowo-prądowej bezpiecznika:

T – sekundomierz,

F – bezpiecznik,

S – wyłącznik

P – przekładnik prądowy, A – amperomierz,

Rw – rezystor wodny.

Tabela 1. Wyniki pomiarów. W nawiasach czas zadziałania odczytany z charakterystyk pasmowych.

I (A) 12

16

24

B6

38,94 (20-100)

12,3 (8-40)

0,18 (0,04-30)

C6

55,06 (20-100)

18,78 (8-40)

9,63 (6-30)

t (s)

D6

30,45 (20-100)

16,86 (8-40)

8,5 (6-30)

Topikowy 6A

Przez 5 minut nie zadziałał.

0,28

0,1

Wartości prądów wyznaczone z charakterystyki, które spowodują zadziałanie bezpieczników BiWts 20A, BiWts 40A, BiWts 100A w czasie 0,2; 0,4 i 5s.

Tabela 2. Odczytane wartości czasowo-prądowe.

Bezpiecznik

BiWts 20A

BiWts 40A

BiWts 100A

0,2

120

300

800

t(s)

0,4

100

200

700

5

60

120

400

Wnioski

Bezpiecznik topikowy przy obciążeniu prądem 12A przez 5 minut nie zadziałał, ale jego temperatura niebezpiecznie wzrosła, co grozi powstaniem pożaru.

Bezpieczniki topikowe nie chronią przed przeciążaniem.

Otrzymane wyniki pomiarów wyłączników samoczynnych nadprądowych są zgodne z ich charakterystykami pasmowymi, czasowo-prądowymi.

Zaletą wyłączników samoczynnych jest to, że mają dokładnie sprecyzowany czas zadziałania.
