Politechnika Częstochowska
Wydział Elektryczny
Laboratorium maszyn i napędu elektrycznego
Temat ćwiczenia : Badanie kaskady zaworowej.
Elektroenergetyka
Skład grupy:
Marcin Wroński
Rafał Strzelecki
Grzegorz Pasamonik
Paweł Szuliński
Sławomir Flak
Artur Maciążek
Artur Wyskok
Robert Kostecki
I. Cel ćwiczenia.
Celem ćwiczenia jest wyznaczenie charakterystyk mechanicznych i poznanie własności regulacyjnych kaskady asynchronicznej.
II. Maszyny wykorzystane w ćwiczeniu.
- silnik pierścieniowy pracujący jako silnik główny
n=690 [obr/min] U=220/380 [V] P.=2.2 [kW] I=13.2/7.6 [A] cosϕ=0.8
- prądnica prądu stałego pracująca jako obciążenie
P.=2.2 [kW] U=220 [V] I=11.5 [A] n=750 [obr/min] Uw=220 [V] Iw=0.935 [A]
- prądnica prądu stałego pracującego jako silnik pomocniczy
P.=1.6 [kW] I=40 [A] U=40 [V] n=1000 [obr/min] Iw=4 [A]
III. Pomiary.
- dla prądu wzbudzenia prądnicy obciążającej Iw=Iwn=0,935 [A]
Utp |
Iwp |
M |
Utg |
Itg |
n |
P |
I |
[V] |
[A] |
[Nm] |
[V] |
[A] |
[obr/min] |
[W] |
[A] |
0.2 |
0 |
0.49 |
180 |
0.2 |
703 |
560 |
6.4 |
0.4 |
|
4.87 |
171 |
2.0 |
680 |
960 |
6.5 |
0.5 |
|
9.74 |
162 |
4.0 |
656 |
1360 |
6.52 |
0.6 |
|
14.6 |
150 |
6.0 |
633 |
1760 |
6.8 |
0.7 |
|
19.5 |
140 |
8.0 |
600 |
2240 |
7.0 |
0.8 |
|
24.3 |
130 |
10.0 |
572 |
2720 |
7.4 |
0.84 |
|
29.2 |
118 |
12.0 |
544 |
3120 |
7.8 |
1.7 |
2 |
0.49 |
148 |
0.2 |
586 |
560 |
6.4 |
1.8 |
|
4.87 |
140 |
2.0 |
563 |
800 |
6.5 |
1.82 |
|
9.74 |
132 |
4.0 |
553 |
1152 |
6.56 |
1.88 |
|
15.3 |
123 |
6.3 |
525 |
1568 |
6.8 |
1.92 |
|
19.5 |
115 |
8.0 |
516 |
1824 |
6.9 |
2.0 |
|
27.3 |
106 |
11.2 |
492 |
2240 |
7.4 |
2.0 |
|
32.1 |
95 |
13.2 |
469 |
2720 |
7.5 |
2.6 |
4 |
0.24 |
130 |
0.1 |
525 |
560 |
6.5 |
2.6 |
|
4.87 |
123 |
2.0 |
516 |
800 |
6.5 |
2.6 |
|
9.74 |
115 |
4.0 |
492 |
1120 |
6.6 |
2.6 |
|
14.6 |
110 |
6.0 |
469 |
1360 |
6.7 |
2.6 |
|
19.5 |
103 |
8.0 |
469 |
1680 |
6.8 |
2.6 |
|
23.9 |
96 |
9.8 |
455 |
1920 |
7.0 |
2.6 |
|
29.7 |
88 |
12.2 |
422 |
2240 |
7.5 |
Utp - napięcie twornika silnika pomocniczego
Iwp - prąd wzbudzenia silnika pomocniczego
Utg - napięcie twornika prądnicy
Itg - prąd twornika prądnicy
n - prędkość obrotowa układu
P - moc pobrana przez układ z sieci
I - prąd twornika silnika głównego
M - moment napędowy układu z kaskadą
- obliczenie momentu znamionowego układu z mocy znamionowej, oraz momentu dla określonego prądu twornika
Jak wynika z ćwiczenia, przy pominięciu strat w układzie, moc mechaniczna wydawana na wał jest równa mocy mechanicznej silnika głównego.
[Nm]
dla ΔM ≈ 0 Me ≈ Mm Me = cM ⋅ It ⋅ φ
W naszym ćwiczeniu wykonywaliśmy pomiary dla stałej wartości prądu wzbudzenia prądnicy pracującej jako obciążenie równego prądowi wzbudzenia znamionowemu Iw=Iwn=0,935 [A].
Znamionowemu prądowi wzbudzenia prądnicy odpowiada znamionowy strumień magnetyczny, tak więc :
φ=φn
Mn = cM⋅Itn⋅φn natomiast M = cM⋅It⋅φn
Z proporcji można więc obliczyć moment dla określonego prądu twornika :

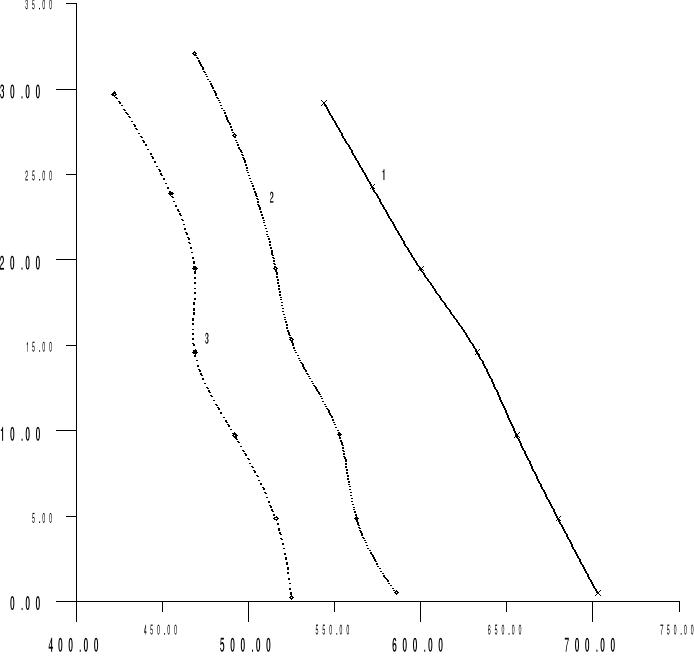

IV. Wykresy.
1 - M=f(n) dla prądu wzbudzenia silnika pomocniczego Iw=0 [A]
2 - M=f(n) dla Iw=2 [A]
3 - M=f(n) dla Iw=4 [A]
M [Nm]
n [obr/min]
V. Wnioski.
Naszym zadaniem w ćwiczeniu było wyznaczenie charakterystyk mechanicznych kaskady zaworowej. Kaskada w naszym przypadku była układem, w którym silnikiem podstawowym był silnik asynchroniczny pierścieniowy, za silnik pomocniczy posłużyła nam prądnica prądu stałego, również obciążeniem była prądnica prądu stałego. Dla trzech wartości prądu wzbudzenia silnika pomocniczego Iwp wykreśliliśmy charakterystykę mechaniczną kaskady zaworowej M.=f(n).
Im większy prąd wzbudzenia silnika pomocniczego tym mniejsza jest prędkość obrotowa układu. Wraz z maleniem prędkości obrotowej moment układu wzrasta.
Regulację prędkości obrotowej układu uzyskaliśmy więc na dwa sposoby :
- poprzez zmianę prądu wzbudzenia silnika pomocniczego
- poprzez zmianę prądu twornika prądnicy obciążającej.
