POLITECHNIKA RADOMSKA im. Kazimierza Pułaskiego WYDZIAŁ TRANSPORTU |
LABORATORIUM ELEKTRONIKI |
Data:
|
||
Wykonali: |
Grupa |
Zespół |
Rok akademicki
|
|
Temat: Układy prostownicze |
Nr ćwiczenia I |
Ocena: |
Cel ćwiczenia:
Celem ćwiczenia było zapoznanie się z zasadą działania podstawowych układów prostowniczych oraz poznanie wpływu różnego typu obciążenia na kształt napięcia i prądu wyjściowego , a także na parametry prostownika.
Przebieg ćwiczenia:
Filtr |
RO |
U0 |
I0 |
Ut |
|
|
Ω |
[V] |
mA |
V |
|
|
100 |
6,5 |
160 |
19 |
|
|
43 |
6,8 |
140 |
20 |
|
R |
13 |
7 |
110 |
21 |
|
|
8 |
7,2 |
67 |
22,5 |
|
|
3,5 |
7,8 |
35 |
23 |
|
|
100 |
0,8 |
21,2 |
1,8 |
|
|
43 |
1 |
20,8 |
2 |
|
RL |
13 |
1,2 |
20 |
2,6 |
|
|
8 |
2 |
18,5 |
4,3 |
|
|
3,5 |
3,4 |
15,5 |
7,5 |
|
|
100 |
14 |
385 |
9 |
|
|
43 |
15 |
345 |
8,5 |
|
RC |
13 |
16 |
282 |
7,5 |
|
|
8 |
19 |
180 |
5 |
|
|
3,5 |
20,5 |
100 |
3 |
|
|
100 |
13 |
345 |
2,5 |
|
|
43 |
14 |
305 |
2,5 |
|
RLC |
13 |
15,5 |
260 |
2 |
|
|
8 |
18 |
154 |
1,5 |
|
|
3,5 |
20 |
97 |
1 |
|
Wartości: Rd = 2 Ω; R2 = 6,8 Ω; R = 6,8 Ω; C1 = C2 = C3 = 470 μF; L = 1 H; D1, D2 BYP401.

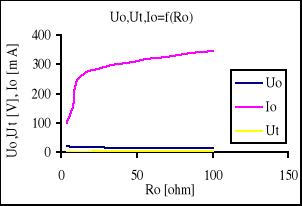

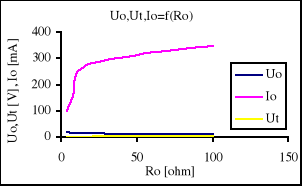

Dla R Dla RL
Dla RC Dla RLC

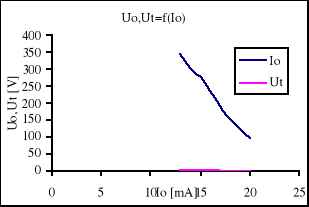

Wykresy: U0 = f (I0) Ut = f (I0)
Dla R Dla RL
Dla RC Dla RLC
Filtr |
RO |
U0 |
I0 |
Ut |
|
|
Ω |
[V] |
mA |
V |
|
|
100 |
12 |
330 |
19 |
|
|
43 |
12,5 |
275 |
19,5 |
|
R |
13 |
13 |
225 |
21 |
|
|
8 |
14 |
135 |
22 |
|
|
3,5 |
14 |
70 |
22,5 |
|
|
100 |
10,4 |
253 |
2,4 |
|
|
43 |
11 |
240 |
2,2 |
|
RL |
13 |
11,6 |
200 |
2,2 |
|
|
8 |
12,8 |
125 |
2,4 |
|
|
3,5 |
13,8 |
65 |
3,8 |
|
|
100 |
17 |
450 |
5 |
|
|
43 |
18 |
395 |
4,5 |
|
RC |
13 |
18,5 |
320 |
4 |
|
|
8 |
20,5 |
200 |
2,5 |
|
|
3,5 |
21,5 |
105 |
1,5 |
|
|
100 |
14,4 |
400 |
0,9 |
|
|
43 |
15,2 |
345 |
0,8 |
|
RLC |
13 |
16 |
300 |
0,8 |
|
|
8 |
16,8 |
158 |
0,4 |
|
|
3,5 |
17,6 |
100 |
0,4 |
|
Dla R Dla RL
Dla RC Dla RLC
Wykresy: U0 = f (I0) Ut = f (I0)
Dla R Dla RL
Dla RC Dla RLC
Wnioski:
W ćwiczeniu badaliśmy prostownik jednopołówkowy z obciążeniem rezystancyjnym , pojemnościowym i indukcyjnym.
Dioda D przewodzi dodatnie połówki napięcia przemiennego. Wadą prostownika jednopołówkowego jest to, że przez uzwojenie wtórne transformatora płynie prąd jednokierunkowy oraz że tętnienia napięcia są bardzo duże. Składowa średnia prądu wyprostowanego powoduje podmagnesowanie rdzenia transformatora sieciowego do obszaru o małej przenikalności magnetycznej. Pogarsza to znacznie warunki pracy transformatora. Z tego powodu musi on być znacznie większy niż to wynika z mocy prądu stałego przekazywanej do układu zasilanego. Ogranicza to zastosowanie prostownika jednopołówkowego tylko do układów małej mocy.
Częstotliwość tętnień napięcia wyprostowanego przez prostownik jednopołówkowy jest taka sama jak częstotliwość napięcia sieci. Ma to duże znaczenie przy filtrowaniu tętnień, które jest tym łatwiejsze, im większa jest ich częstotliwość. Przy większej częstotliwości tętnień taką samą skuteczność filtracji daje filtr o mniejszych wartościach parametrów RC lub LC, tzn. filtr o mniejszych wymiarach i ciężarze.
Sprawność prostowania jest tym większa, im wyższe jest napięcie wyprostowane. Prostowniki te osiągają bardzo małą sprawność.
Prostownik z obciążeniem rezystancyjnym charakteryzuje się słabą sprawnością napięciową i prądową , oraz dużymi tętnieniami.
