LABORATORIUM ENERGOELEKTRONIKI

Ćwiczenie 4

Skład grupy: Stolarz Piotr

Szeniak Adam

Sztembis Michał

Szubert Anna

Semestr VI

Grupa ED. 6.6

Rok akadem.

2004/2005

Temat: Prostowniki niesterowane trójfazowe.

Data wykonania:

20.03.2005

Ocena:

Wykonanie ćwiczenia:

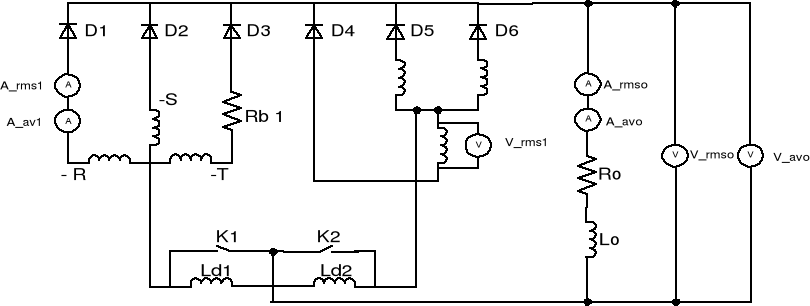

Schemat układu pomiarowego:

0x01 graphic

1.Układ jednopołówkowy.

Tabela nr 1:

Lp.

Irms

Iav

Urms

Uav

A

A

V

V

1

0

0

48

46

2

0,55

0,5

48

46

3

1,05

1

47

45,5

4

1,65

1,5

47

45,5

5

2,1

2

47

45

6

2,65

2,5

46,5

45

7

3,15

3

46,5

44.5

8

3,7

3,5

46,2

44

9

4,2

4

46

44

10

4,7

4,5

46

87

2.Praca równoległa.

Tabela nr 2:

Lp.

Irms

Iav

Urms

Uav

A

A

V

V

1

0

0

55

55

2

0,55

0,5

54,3

53,75

3

1,1

1

54

53,5

4

2,1

2

53,7

52,5

5

2,6

2,5

53,6

52,5

6

3,1

3

53,5

52,5

7

3,6

3,5

53

52

8

4,15

4

52,8

52

9

4,75

4,5

52

51,75

3. Z dławik wyrównawczy.

Tabela nr 3:

Lp.

Irms

Iav

Urms

Uav

Udrms

A

A

V

V

V

1

0

0

54

55

0

2

0,55

0,5

47,5

46,5

13,9

3

1,05

1

47

46

13,9

4

1,65

1,5

46,5

46

13,9

5

2,1

2

46,4

45,5

13,9

6

2,6

2,5

46

45

13,9

7

3,1

3

46

45

13,9

8

4,2

4

46

45

13,9

9

4,7

4,5

45,5

44,75

13,9

4.Mostek.

Tabela nr 4:

Lp.

Irms

Iav

Urms

Uav

A

A

V

V

1

0,6

0,5

94

93,5

2

1,05

1

93,5

93

3

1,55

1,5

93

92,75

4

2,1

2

92,5

92,5

5

2,6

2,5

92,5

92,4

6

3,1

3

92

92,3

7

3,6

3,5

91,8

92,2

8

4,15

4

91,6

92

9

4,65

4,5

91,6

91

Charakterystyki zewnętrzne Uav = f(Iav):

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

Wnioski:

Celem ćwiczenia było wyznaczenie charakterystyk zewnętrznych prostowników przy obciążeniu pasywnym. Nie badaliśmy prostownika przy obciążeniu aktywnym. Badany układ to połączenie dwóch prostowników trójpulsowych jednokierunkowych. Przeprowadzaliśmy badania grupy trójpulsowej oraz sześciopulsowej.

Wykonane charakterystyki zewnętrzne pokazują zmienność napięcia w zależności od obciążenia.

Największą zmienność obserwujemy przy pracy układu jednopołówkowego i równoległego- napięcie zmienia się o ok. 7%. Przy układzie z zastosowanym dławikiem wyrównawczym napięcie w stanie jałowym jest znacznie większe niż przy włączonym obciążeniu (o ok. 10V), natomiast przy zwiększaniu obciążenia utrzymuje się ono na stałym poziomie.

4
