Rok akad. 1998/99	LABORATORIUM Z TERMODYNAMIKI
WYKONAŁ: Grzegorz Martyn IZK / K06	TEMAT: Pomiary ciśnień
		DATA WYKONANIA: 22-03-1999	OCENA:	PODPIS:

1.
   Urządzenia pomiarowe

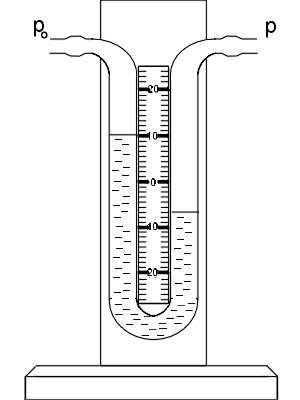

a) Manometr cieczowy dwuramienny (U-rurka)

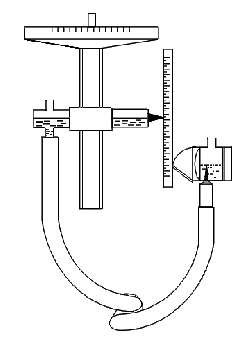

b) Askania - MK2

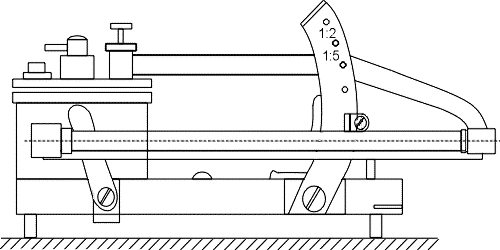

c) Mikromanometr z rurką pochyłą typu MPR-4

2. Tabela Pomiarowa

Lp	U-rurka		Askania, typ MK2		Reckangla MPR-4
		h [mmH2O]	P [Pa]	h [mmH2O]	P [Pa]	n	l	P [Pa]
1	5	50	4,15	41,5	1:5	24,5	39,3
2	7	70	7,66	76,6	1:5	45	72,1
3	10	100	9,7	97	1:5	59	94,5
4	25	250	25,56	255,6	1:5	155	248,4
5	31	310	32,56	325,6	1:5	196	314,0
6	35	350	39,47	394,7	1:2	94	376,5

3. Przykładowe obliczenia

1. Obliczanie ciśnienia w manometrach typu U-rurka

Wzór: P = h * p * g [Pa] gdzie:

P- ciśnienie

h- różnica poziomów cieczy manometrycznej w naczyniach połączonych [m],

p- gęstość cieczy manometrycznej [kg /m³ ],

g- przyśpieszenie ziemskie [m /s² ],

Przykładowe obliczenie ciśnienia dla pozycji nr 1 w tabeli:

Dane :

h = 0,005 [m],

p (w temperaturze 10°C) = 1000 [kg /m³ ],

g = 10 [m / s² ],

P = 0,005*1000*10 = 50 [Pa]

2. Obliczanie ciśnienia w manometrach typu MPR-4 (rurka pochyła)

Wzór: P = l* n * γ [mmH2O] gdzie:

P- ciśnienie

l- przesunięcie cieczy (liczba działek) w rurce pomiarowej

n- przełożenie mikromanometru.

γ- gęstość cieczy manometrycznej (alkohol etylowy) [kg /dm³ ],

Przykładowe obliczenie ciśnienia dla pozycji nr 2 w tabeli:

Dane :

l = 45,

γ = 0,801138 [kg /dm³ ],

n = 1/5

P = 1/5*45*0,801138 = 7,21 [mmH2O]

Aby obliczyć rzeczywistą wartość ciśnienia, uzyskany wynik należy pomnożyć przez wartość przyśpieszenia ziemskiego (≈ 10 m / s² ).

stąd: P = 7,21* 10 = 72,1 Pa

c) Obliczanie ciśnienia w manometrach typu Askania - MK2

Wzór: P = h * p * g [Pa] gdzie:

P- ciśnienie

h- poziom cieczy manometrycznej - H2O [m],

p- gęstość cieczy manometrycznej [kg /m³ ],

g- przyśpieszenie ziemskie [m /s²],

Przykładowe obliczenie ciśnienia dla pozycji nr 3 w tabeli:

Dane :

h = 0,0097 [m],

p (w temperaturze 10°C) = 1000 [kg /m³ ],

g = 10 [m / s² ],

P = 0,0097*1000*10 = 97 [Pa]

4. Wnioski

Jak widać, w zamieszczonej wyżej tabeli, wyniki pomiarów nie są takie same dla każdego z manometrów. Wynika to z różnych konstrukcji tych urządzeń, choć zasada ich działania jest podobna. Każde z nich ma różną klasę dokładności i różny sposób odczytu, co też pośrednio mogło wpłynąć na wyniki pomiarów. Najdokładniejszym z tych przyrządów jest manometr typu „Askania”, toteż sądzę, że wyniki pomiarów uzyskane na tym przyrządzie najbardziej odpowiadają wartościom rzeczywistym.

---
