INSTRUKCJA TECHNICZNA

Inspekcja zmianowa urządzeń klimatyzacji (elektryk 1 raz na zmianie)

Opis czynności:

Hala MA+TE

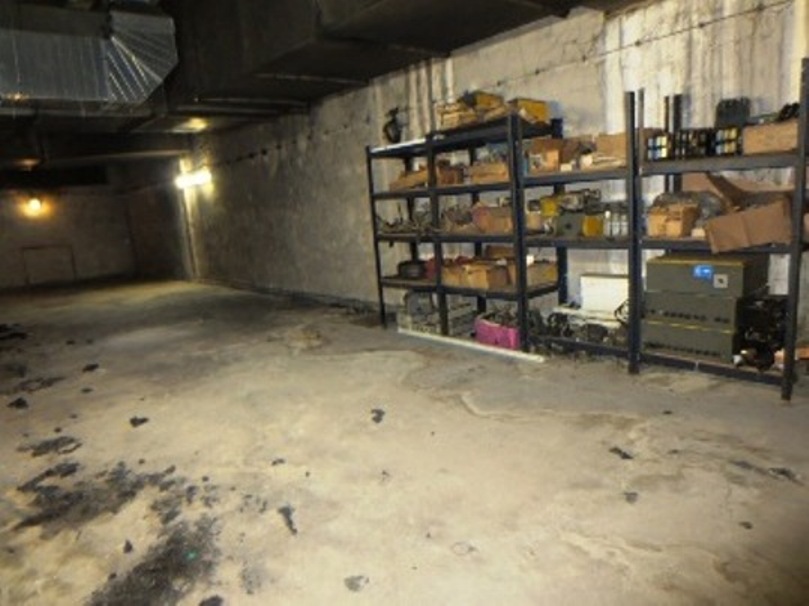

1. Pomieszczenie pod halą MA (piwnica)

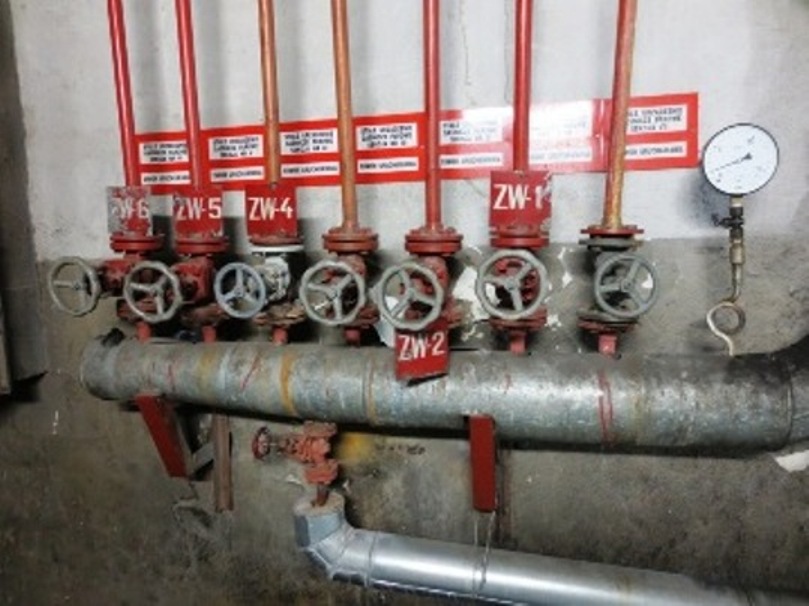

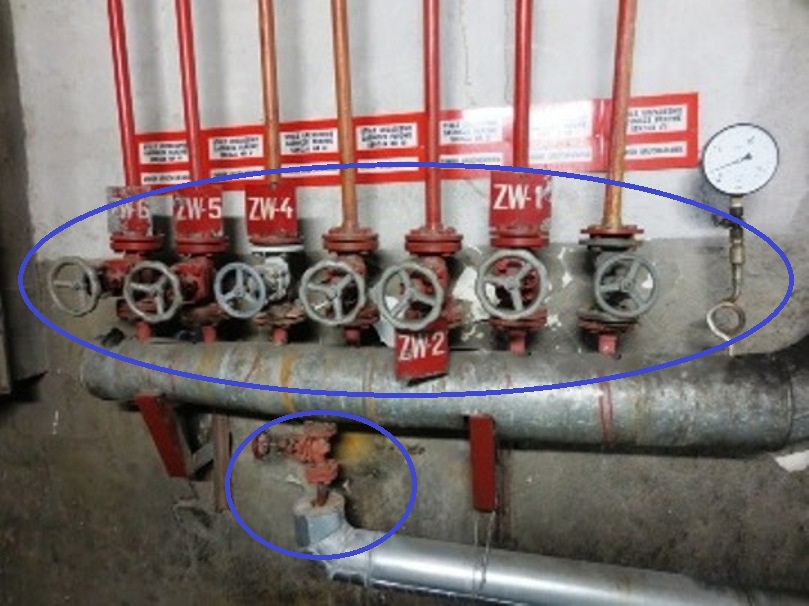

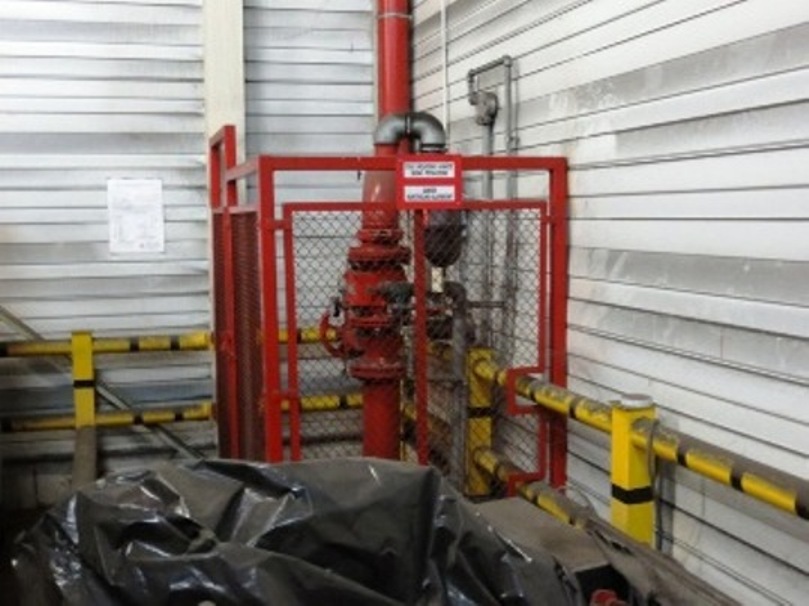

1. Kolektor parowy p/poż.

1. Sprawdzić czy nie ma przecieków

2. Sprawdzić ciśnienie na zegarze (powinno ono wynosi

3. ć około 7 bar)

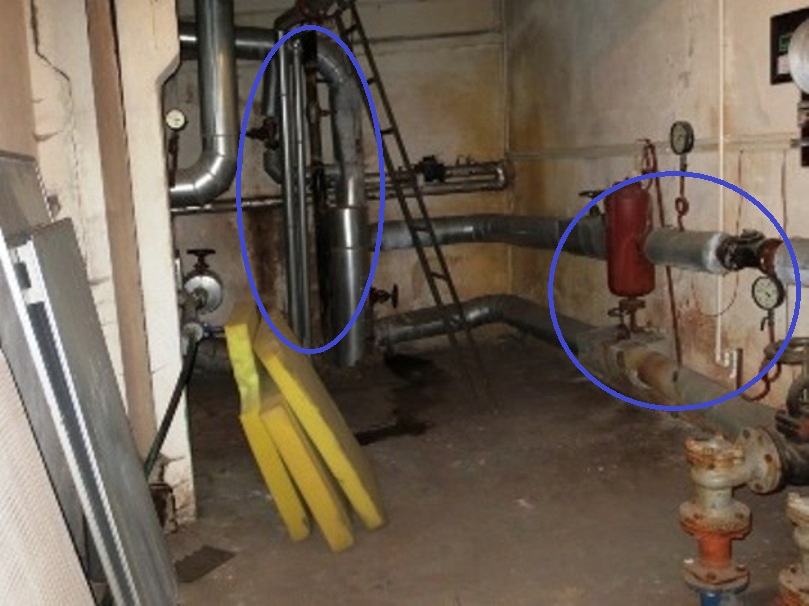

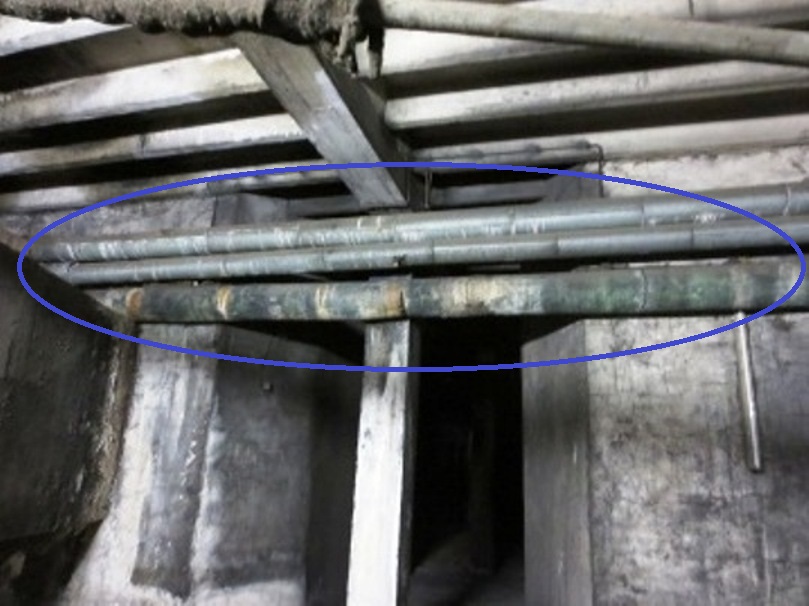

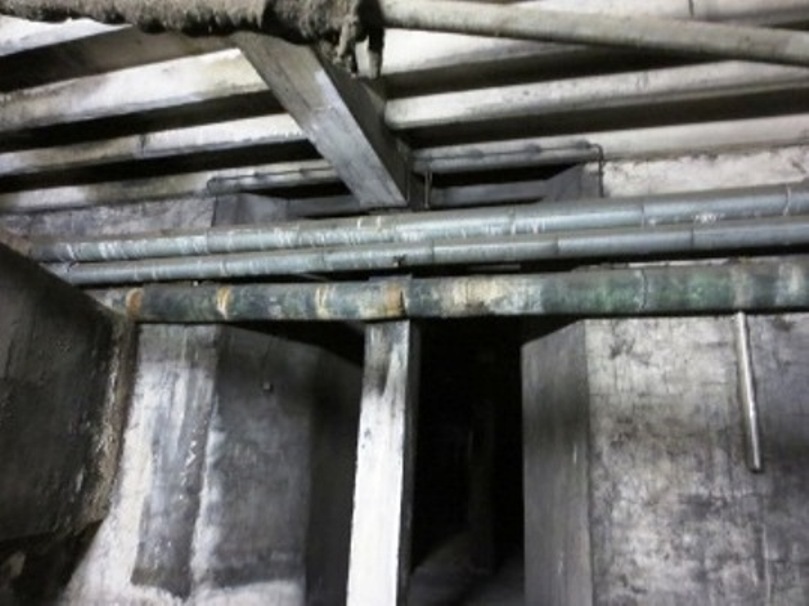

2. Zawory główne pary i kondensator

1. Sprawdzić czy nie ma przecieków

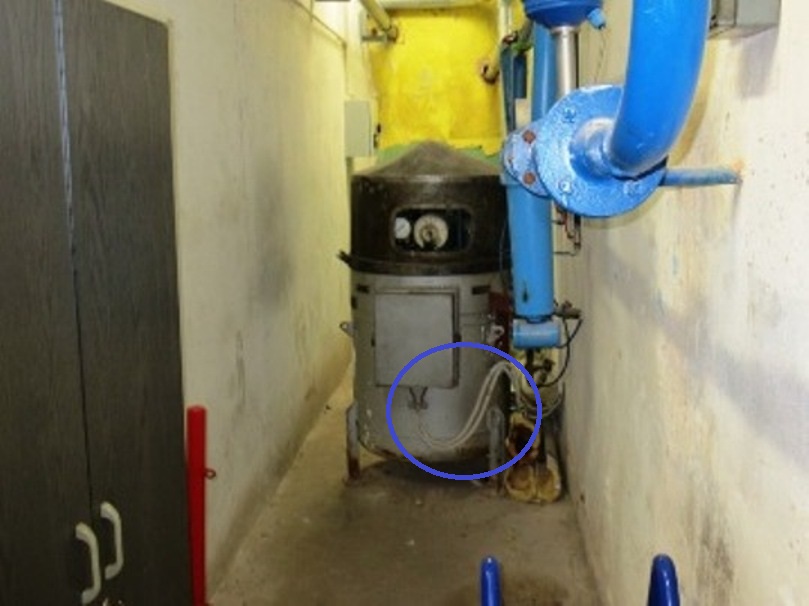

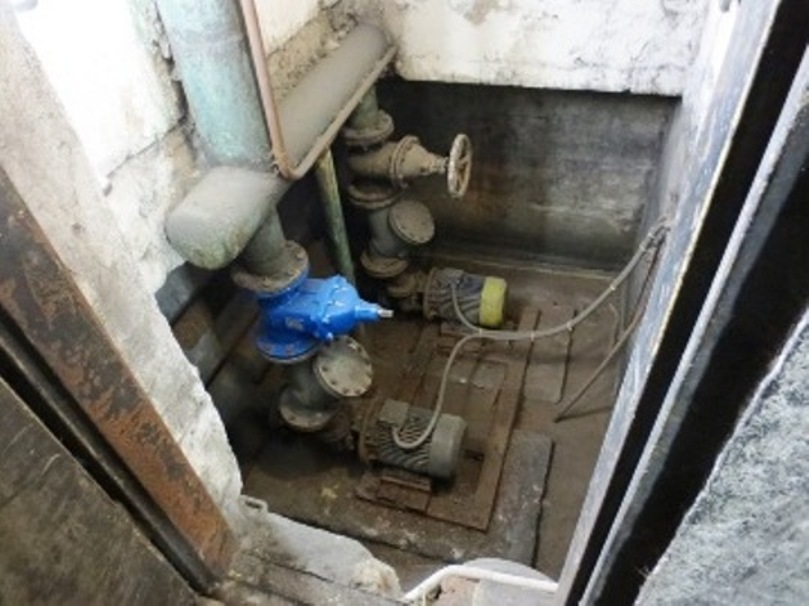

1.3. Pomieszczenie pomp ściekowych

1.3.1. Sprawdzić czy pomieszczenie nie jest zalane wodą (jeśli tak, zgłosić do mistrza

Lub wezwać firmę Stadnicki)

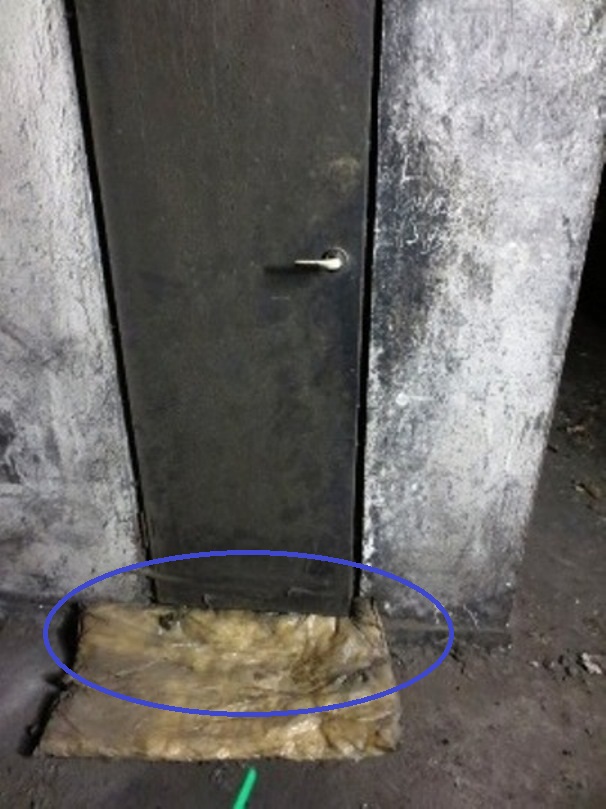

1.3.2. Sprawdzić czy drzwi są zamknięte oraz zabezpieczone (w okresie zimowym)

1. Czerpnia świeżego powietrza

1. Sprawdzić czy nie ma przecieków z rur głównych pary i kondensatora zasilające poszczególne zespoły

2. Komora mieszania zimnego i ciepłego powietrza

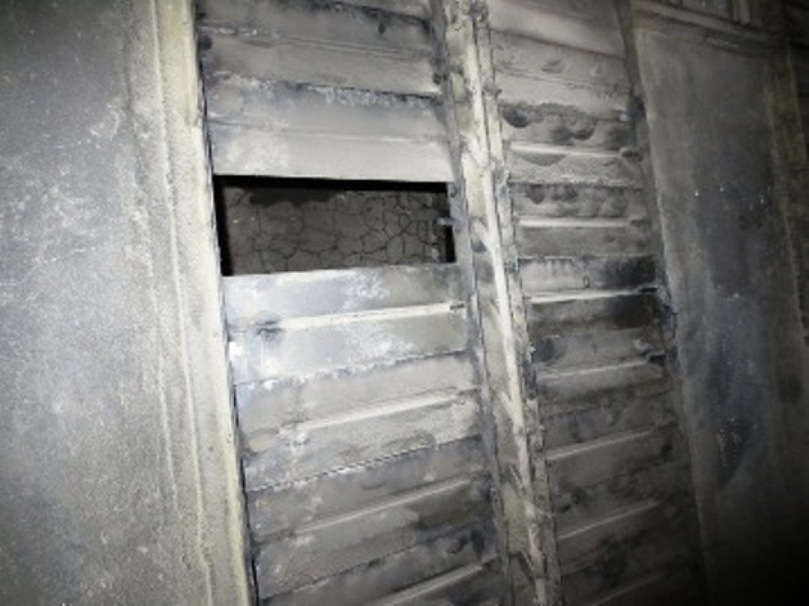

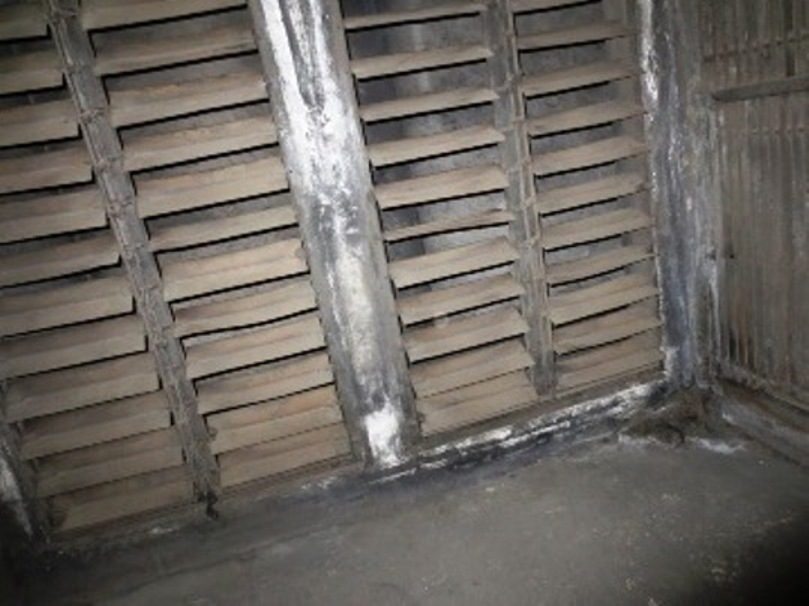

1. Sprawdzić położenie żaluzji

Położenie żaluzji powinno wyglądać następująco:

-latem, żaluzje z czerpni (z lewej strony) są otwarte, natomiast z zewnątrz (z prawej strony) są zamknięte. Powietrze ciepłe zostaje wydmuchiwane do wyrzutni

-zima, żaluzje są w odwrotnej pozycji

Położenie żaluzji reguluje się na warsztacie mechanicznym MA

3. Pomieszczenie tzw. Wyrzutnia (dwa pomieszczenia)

1. Sprawdzić stan oświetlenia

2. Sprawdzić czy nie ma zagrożenia pożarem

4. Komory nawiewu i wywiewu (wszystkie sekcje 1-7)

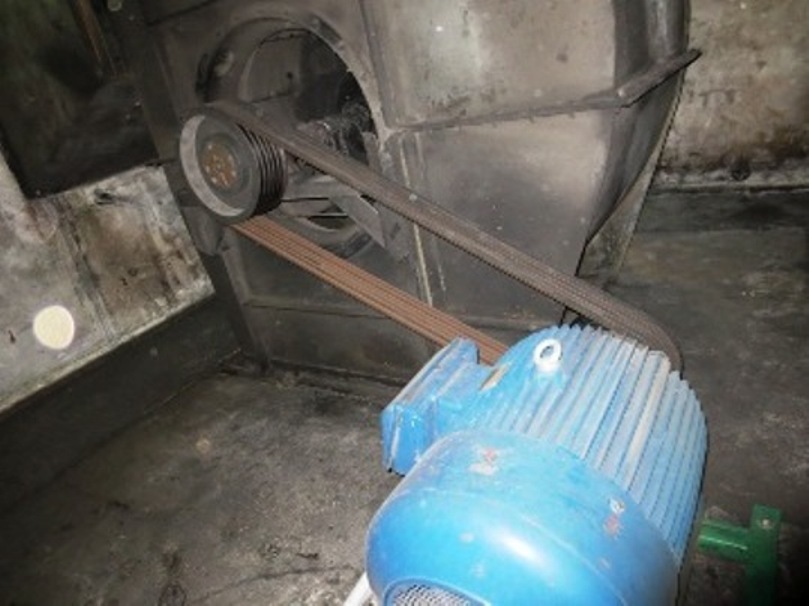

1. Sprawdzić obecność pasów (5 pasów)

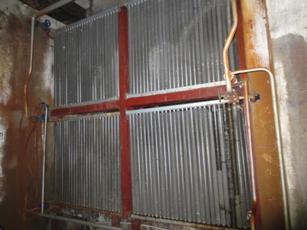

2. Sprawdzić czy nie ma przecieków z nagrzewnic

3. Sprawdzić oświetlenie

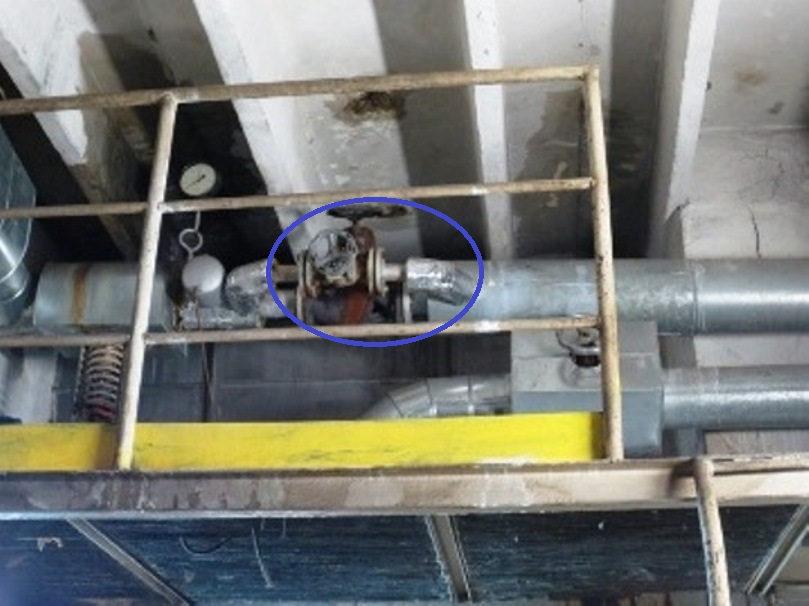

5. Zawór regulacyjny

1. Sprawdzić czy nie ma przecieków

Zawór ten znajduje się na każdej sekcji (jest 7 sekcji)

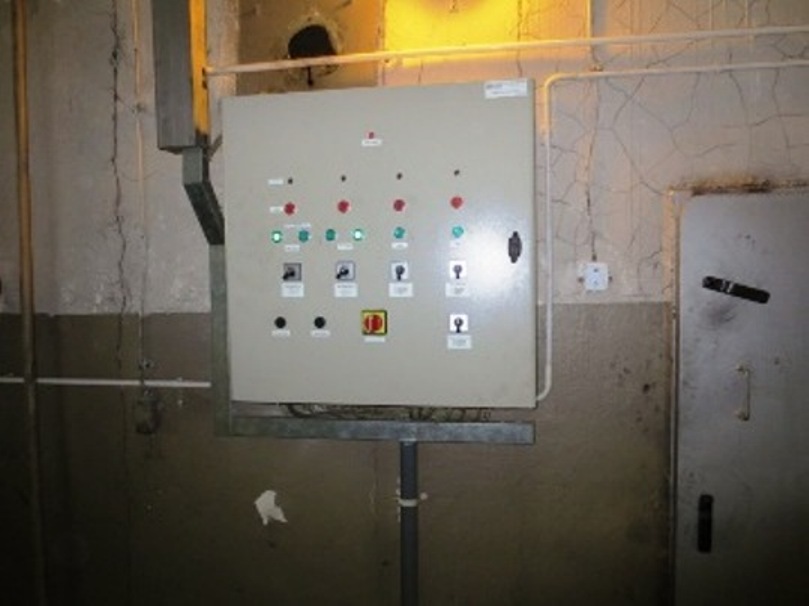

6. Komora sterowania silnikami wentylatorów i pomp

1. Sprawdzić na jakim biegu pracują silniki (bieg ustawia się w zależności od temperatury panującej na hali. Temperatura odczuwalna przez organizm musi być w normnie)

2. Sprawdzić czy nie ma alarmów (jeśli są alarmy, należy przekazać informację

do mistrza)

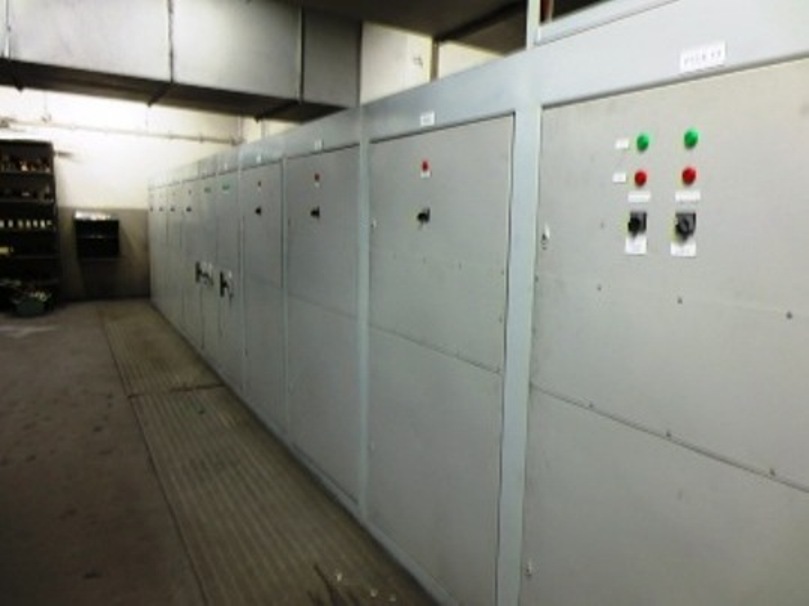

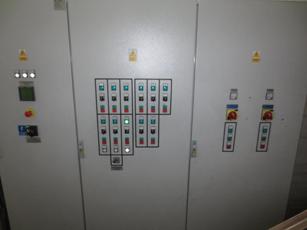

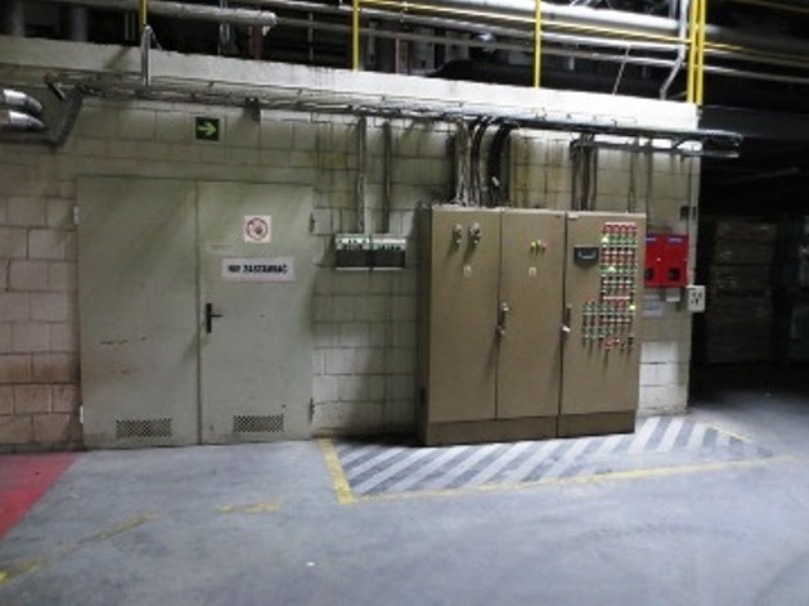

7. Rozdzielnia NN klimatyzacji

1. Ocenić wzrokowo w polach rozdzielnicy czy nie następuje przegrzanie

2. Sprawdzić czy wszystko jest pod kontrolą

1.11. Rozdzielnia pary tkania

1.11.1. Sprawdzić stan oświetlenia

1.11.2. Sprawdzić czy nie ma przecieków na zaworach

1.11.3. Sprawdzić czy nie ma przecieków na instalacji parowej oraz sprężonego powietrza

1.11.4. Sprawdzić czy pracuje pompa CO (w okresie zimowym, liczba pomp:2)

Hala RA

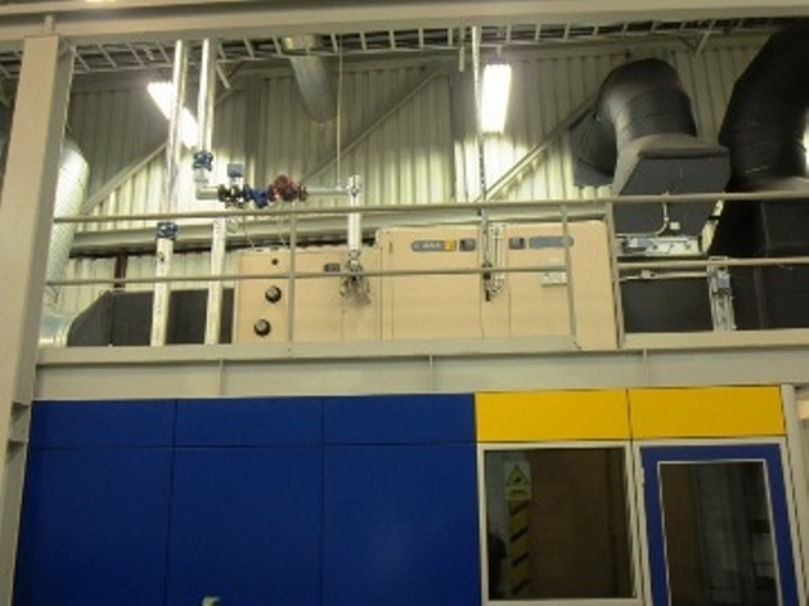

1. Wewnętrzna centrala klimatyzacji

2.1.1. Sprawdzić czy nie ma przecieków na instalacji

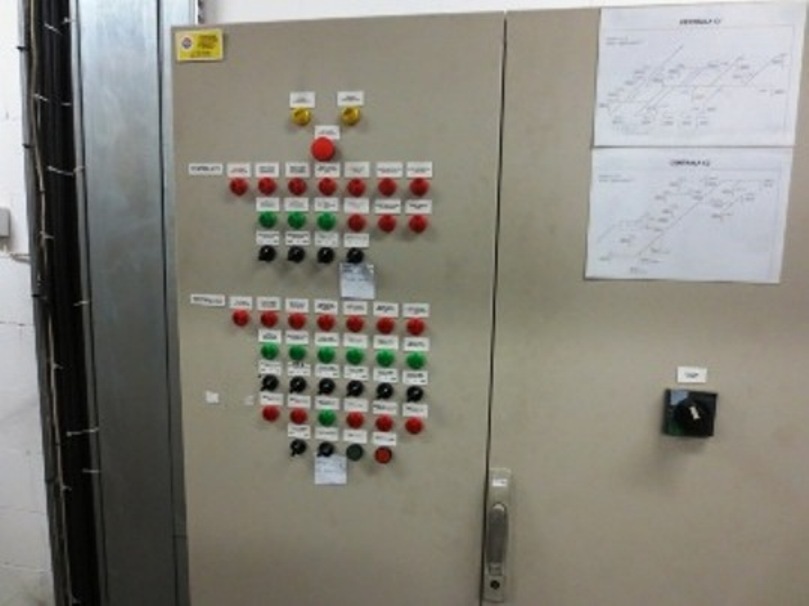

2. Szafa sterownicza central klimatyzacji hali RA

1. Sprawdzić czy pracuje agregat, wyciągi oraz nawiewy (słychać ich pracę)

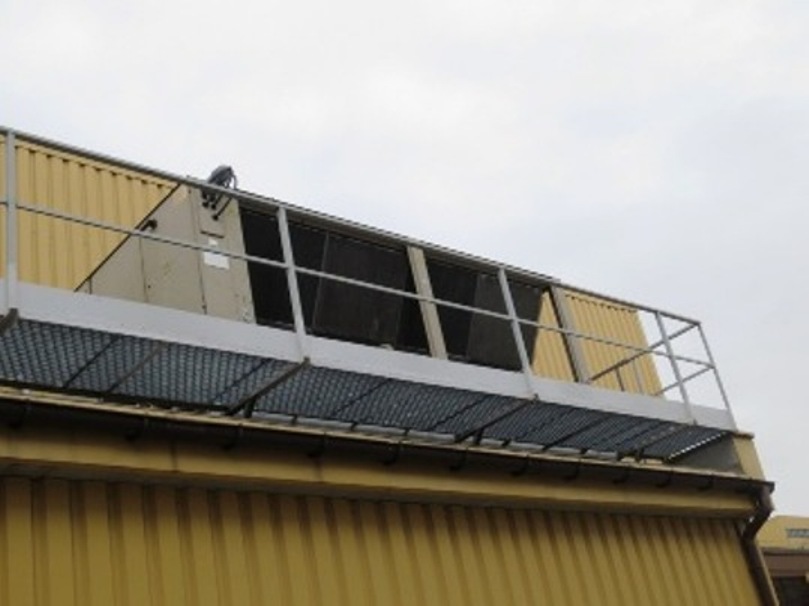

3. Centrale klimatyzacji RA i agregat chłodnicy

1. Sprawdzić czy nie ma alarmów na agregatach chłodniczych

4. Węzeł cieplny hali RA

1. Sprawdzić czy nie ma przecieków z instalacji i rur

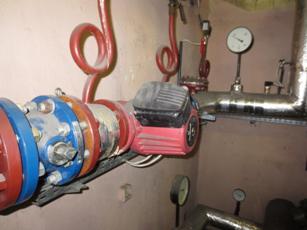

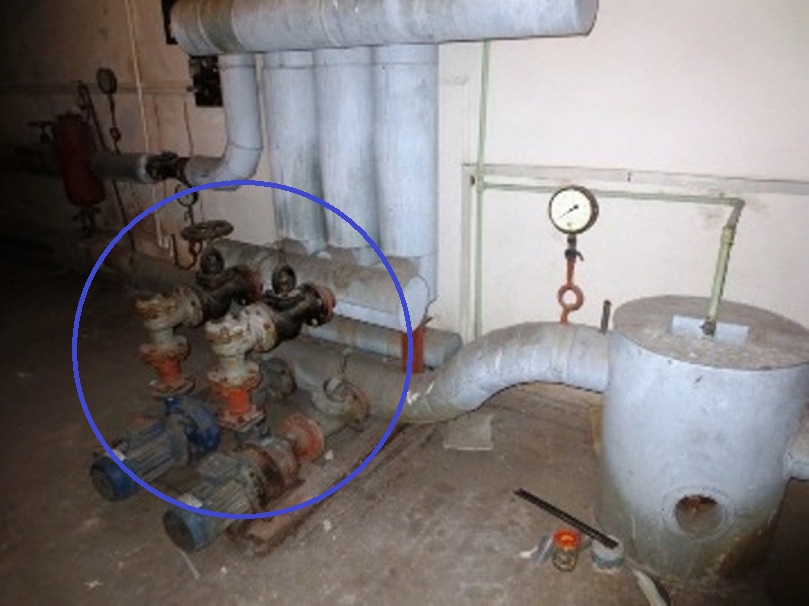

2. Sprawdzić czy pracuje pompa obiegowa z CO

Hala CD

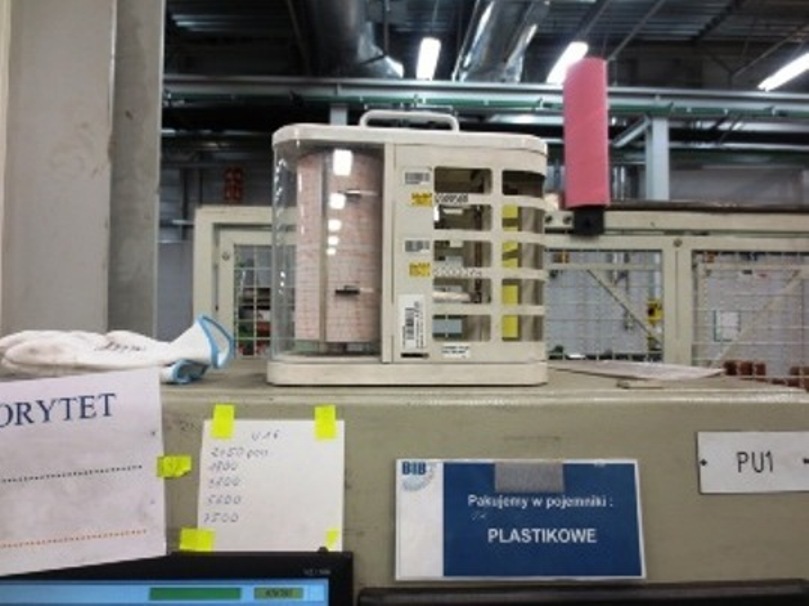

3.1. Termohigrograf pomiaru temperatury i wilgotności (SAHM 4)

3.1.1. Sprawdzić parametry na termohigrografie (prawidłowa temp, 18˚C-28˚C,

wilgotność 20-60, gdy parametry są niewłaściwe

należy sprawdzić chłodnice hali RA)

3.1.2. Załączyć urządzenia dla odpowiednich parametrów (klimatyzację oraz

nagrzewnicę)

3.2. Pomieszczenie wymiennika ciepła i pomp obiegowych glikolu

3.2.1. Sprawdzić temperaturę na hali (termohigrograf koło CD8)

3.2.2. Sprawdzić czy nie ma przecieków w układzie

3.2.3. Sprawdzić położenie przełączników na szafie i alarmy

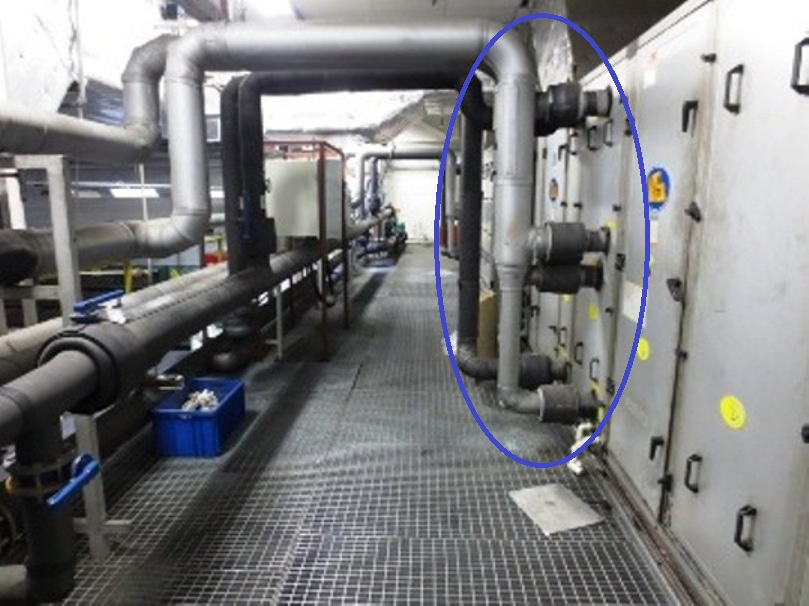

3.3. Centrale nawiewów hali CD

3.3.1. Sprawdzić stan położenia żaluzji (żaluzje zewnętrzne zimą są zamknięte,

a wewnętrzne otwarte, natomiast latem odwrotnie)

3.3.2. Sprawdzić czy nie ma przecieków glikolu

3.3.3. Sprawdzić czy pracuje pompa obiegowa glikolu

3.3.4. Sprawdzić czy pracują centrale (ocena słuchem)

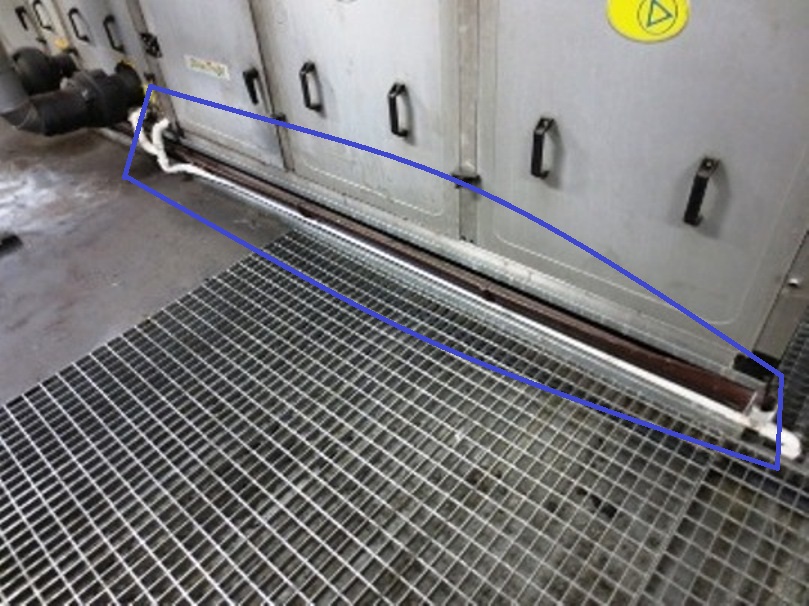

3.3.5. Sprawdzić stan instalacji skroplin

3.3.6. Sprawdzić czy pracują obie sprężarki (ocena słuchem)

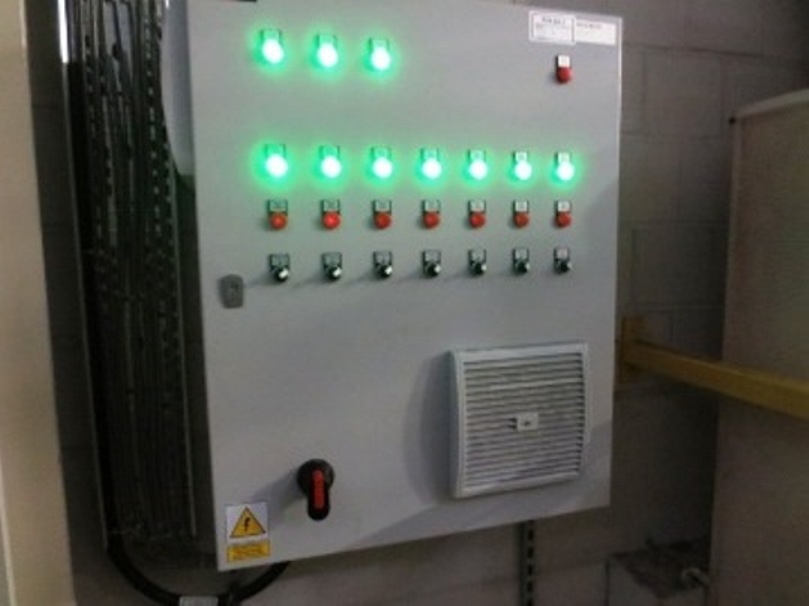

3.4. Szafa sterownicza wentylatorów wyciągowych głowic maszyn CD

3.4.1. Sprawdzić czy pracują wszystkie silniki

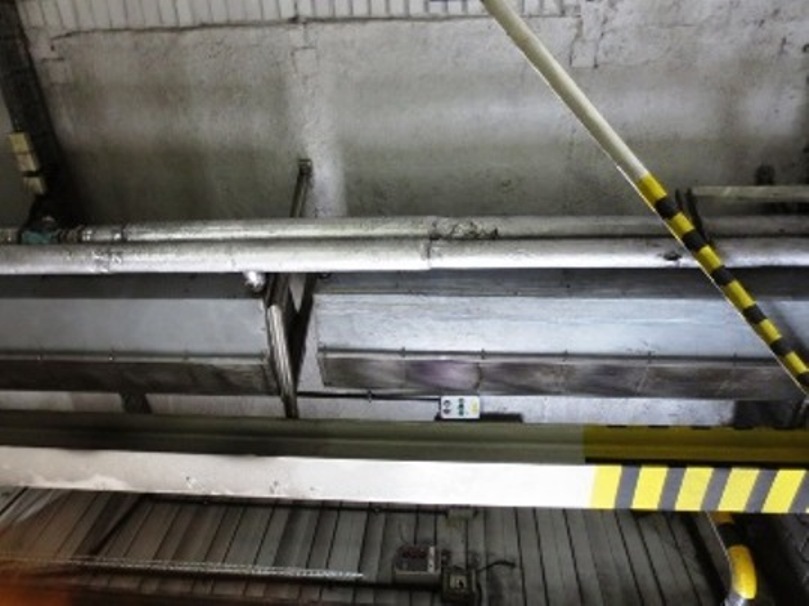

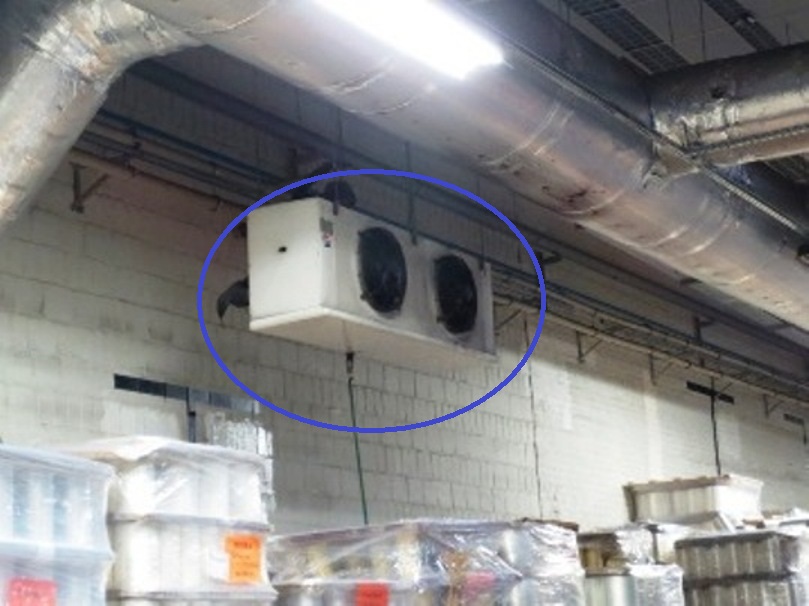

3.5. Małe chłodnice od strony magazynu

3.5.1. Sprawdzić czy pracują chłodnice

3.5.2. Sprawdzić czy nie ma przecieków

Hala AT

4.1. Magazyn balotów AT

4.1.1. Sprawdzić czy nie ma przecieków

4.1.2. Sprawdzić czy pracują nagrzewnice

(w okresie zimowym)

4.1.3. Sprawdzić czy pracuje kurtyna powietrzna

(w okresie zimowym)

4.1.4. Kontrola centrali p/poż, aby nie doszło do

zamarznięcia (w okresie zimowym)

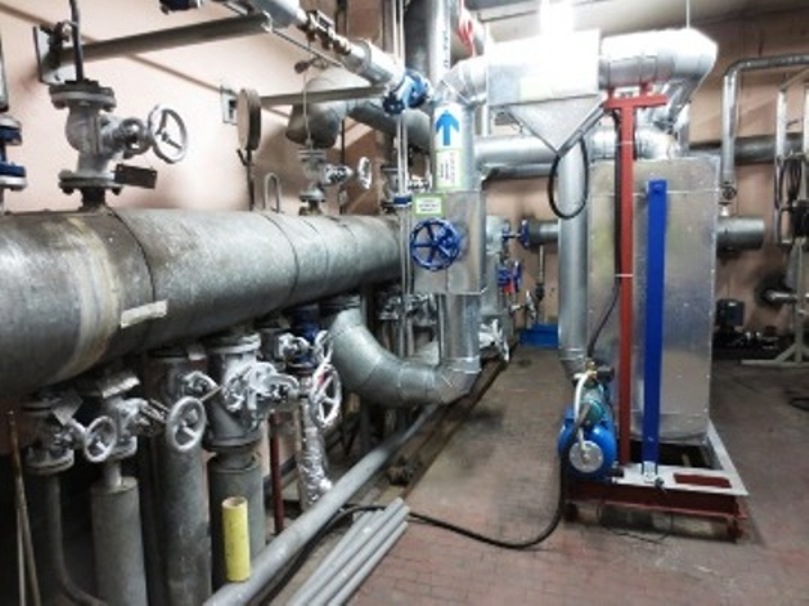

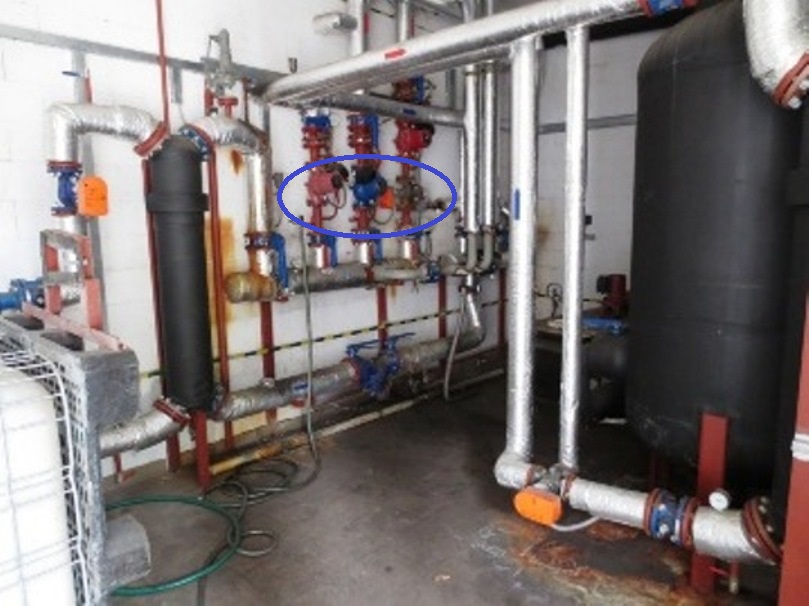

4.2. Węzeł cieplny linii stabilizacji AT

4.2.1. Sprawdzić parametry na wymienniku ciepła

Magazynu balotów (temperatura zimą 70˚C, latem 40˚C)

4.2.2. Sprawdzić ciśnienie i temperaturę

4.2.3. Sprawdzić czy pracuje pompa obiegowa

4.2.4. Sprawdzić czy nie ma przecieków z instalacji

pary i CO

4.3. Szafa sterownicza wentylatorami AT

4.3.1. Sprawdzić czy nie ma alarmów
