Kaniowski Robert, Nogaj Kamil, Gruszka Maciej, Gola Dominik, Ciosek Tomasz

SPRAWOZDANIE NR 6

1. Temat ćwiczenia: BADANIE PRĄDNICY SYNCHRONICZNEJ

2. Cel ćwiczenia: Celem ćwiczenia jest poznanie podstawowych charakterystyki własności prądnicy synchronicznej 3- fazowej.

3. Program ćwiczenia:

1. Pomiar biegu jałowego prądnicy.

2. Pomiar zwarcia symetrycznego ustalonego.

4. Pomiary.

Ad. 3.1.

Pomiar biegu jałowego prądnicy umożliwia wyznaczenie charakterystyki magnesowania, kształtu krzywej napięcia oraz sprawdzenie symetrii napięć prądnicy.

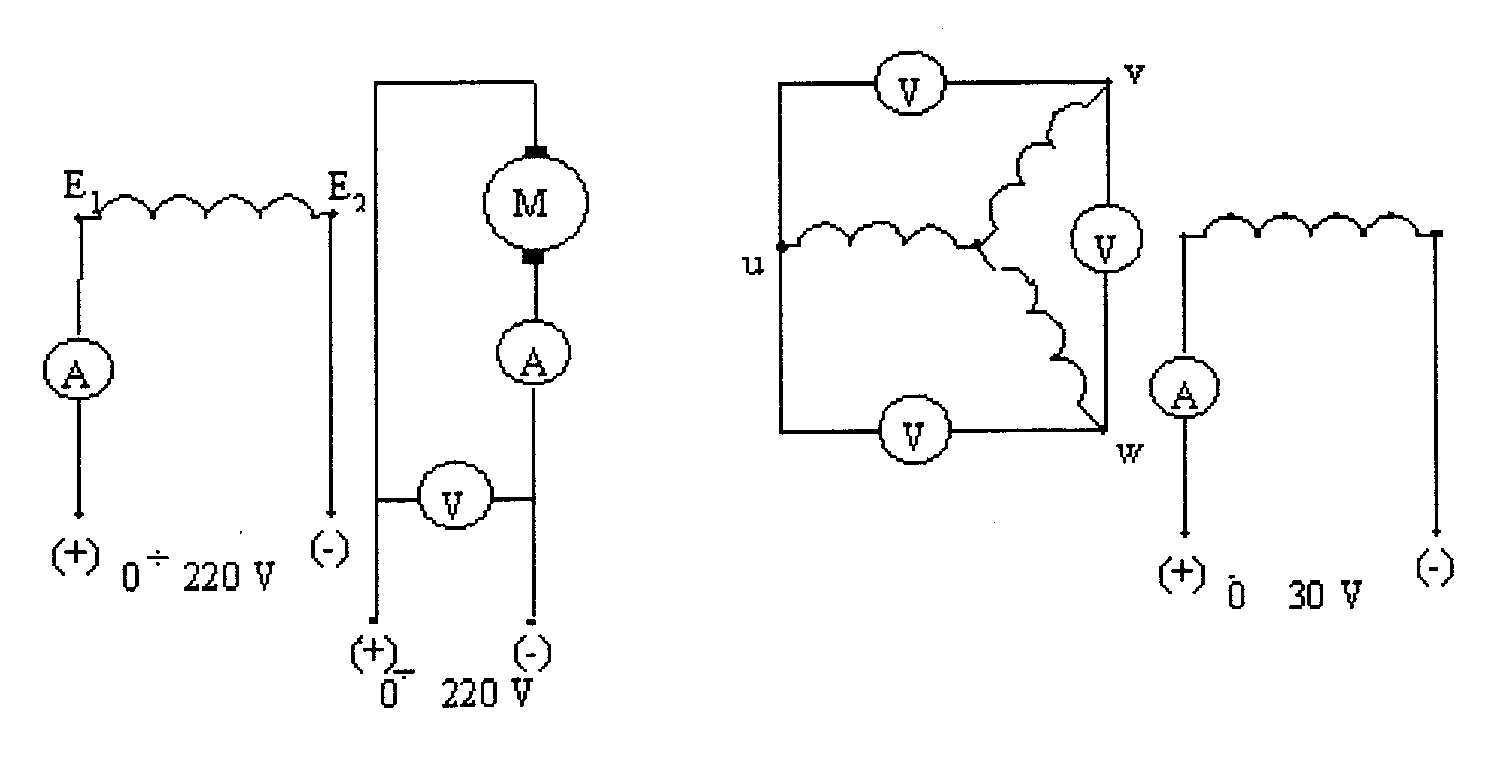

Schemat układu pomiarowego:

Charakterystyka biegu jałowego przedstawia zależność napięcia indukowanego na zaciskach nie obciążonej prądnicy w funkcji prądu wzbudzenia U_f = f(I_f) przy stałej prędkości obrotowej n = const.

Prądnica napędzana jest silnikiem obcowzbudnym prądy stałego. Prędkość obrotową prądnicy reguluje się poprzez zmianę prądu wzbudzenia silnika.

Po osiągnięciu przez prądnicę znamionowej prędkości obrotowej należy odczytać wartość napięcia szczątkowego prądnicy. Następnie należy załączyć obwód wzbudzenia prądnicy i wykonać pomiary napięcia prądnicy w funkcji prądu wzbudzenia, od U_f = 0 do wartości 1,1 U_fN. Ze względu na zjawisko histerezy pomiary należy wykonać dla rosnącego i malejącego prądu wzbudzenia, a następnie na podstawie uzyskanych dwóch gałęzi charakterystyki wyznaczyć charakterystykę pośrednią.

Dla każdej wartości prądu wzbudzenia należy pomierzyć wszystkie trzy napięcia międzyprzewodowe prądnicy, a następnie wyliczyć jego wartość średnią.

Z uzyskanej charakterystyki biegu jałowego odczytuje się znamionowy prąd wzbudzenia biegu jałowego I_f0N, czyli taki prąd wzbudzenia, przy którym na zaciskach prądnicy występuje napięcie znamionowe U_fN.

Jeżeli w czasie pomiarów prędkość obrotowa prądnicy różni się od prędkości znamionowej i wynosi n_x, to wówczas pomierzone wartości napięć należy przeliczyć na wartości odpowiadające prędkości znamionowej, zgodnie ze wzorem:

Tabela pomiarowa:

n = const. =1500 obr/min

Ufśr	If
16	0
74	0,5
110	0,7
147	1
182	1,3
229	1,7
262	2
298	2,4
330	2,8
351	3
380	3,4
390	3,6
401	3,8
391	3,6
370	3,3
353	2,9
320	2,5
260	1,9
192	1,3
139	0,85
83	0,45
40	0,15
18,5	0

Ad.3.2.

Pomiar zwarcia symetrycznego ustalonego pozwala na wyznaczenia charakterystyki zwarcia, znamionowego prądu wzbudzenia przy zwarciu oraz stosunku zwarcia.

Pomiar zwarcia przeprowadza się przy zwartych zaciskach prądnicy napędzanej ze stałą prędkością obrotową. W celu uzyskania charakterystyki I_z = f(I_f) należy regulować prąd wzbudzenia prądnicy od zera do wartości, przy której prąd zwarcia osiąga wartość ok. 1,1 I_N.

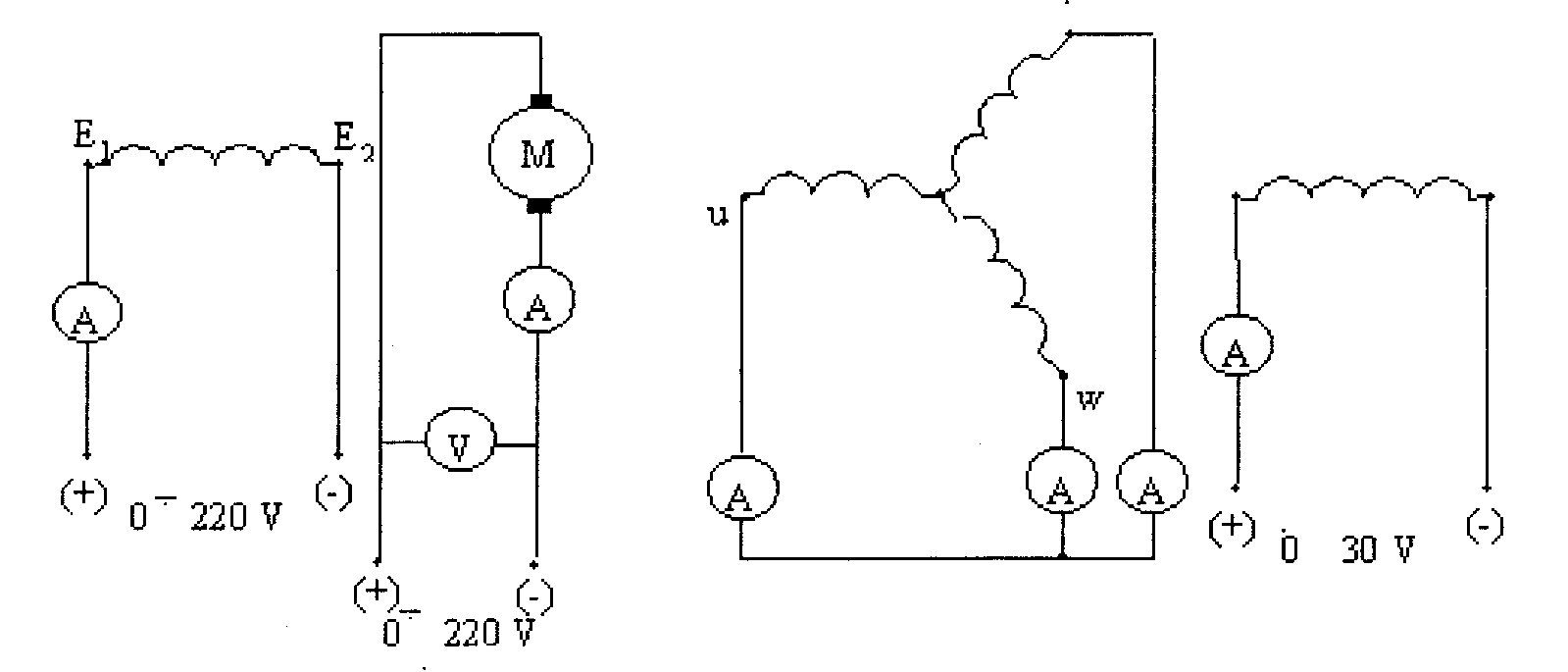

Schemat układu pomiarowego:

Tabela wyników:

Lp.	Iz1 [A]	Iz2 [A]	Iz3 [A]	Izśr[A]	If [A]
1	1,8	1,8	1,8	1,8	0,55
2	3,05	3,15	3,1	3,1	1,0
3	4,55	4,65	4,6	4,6	1,5
4	5,95	6,1	6,05	6,05	2
5	7,40	7,5	7,45	7,45	2,5
6	8,9	8,9	8,95	8,92	3
7	9,7	9,7	9,7	9,7	3,3
