śiągalki pełnościenne(17 22)


17. Zalety belki dwuteowej nad prostokątną , kształtowanie belki stalowej (walcowanej i złożonej) w przekroju poprzecznym i wzdłuż przęsła

Najczęściej stosowanym przekrojem belek metalowych jest przekrój dwuteowy ze względu na efektywne rozmieszczenie masy.

Miarą wytrzymałościowej efektywności belki zginanej jest PROMIEŃ RDZENIA PRZEKROJU w płaszczyźnie zginania 0x01 graphic
, gdzie W- wskaźnik zginania przekroju, A- pole przekroju

Im większe jest r przy ustalonym A, tym większy jest wskaźnik zginania W, a tym samym większa jest nośność przekroju na zginanie równa 0x01 graphic

Rdzenie przekrojów poprzecznych:

0x01 graphic

Jeżeli obydwa przekroje (dwuteowy i prostokątny) mają takie samo pole A, czyli tę samą masę na jednostkę długości belki, to przekrój dwuteowy ma co najmniej dwukrotnie większy wskaźnik W i tym samym nośność.

Spośród belek dwuteowych najczęściej stosuje się belki walcowane, gdyż koszt materiału i wykonania takiej belki niż koszt belki złożonej (blachownicy).

0x01 graphic

Kształtowanie belki w przekroju poprzecznym

Polega na dobraniu takich wymiarów środnika i pasów aby spełnić normowe warunki stanu granicznego nośności i użytkowania przy minimalnej masie na jednostkę długości.

W przypadku belek bisymetrycznych oba warunki będą spełnione jeśli dobierze się belkę o wysokości minimalnej hmin wychodząc z warunku ugięć (h>= hmin ). Z warunku nośności belki otrzymuje się 0x01 graphic

W blachownicy obliczenie minimalnej wysokości belki nie jest wystarczające. Należy wyznaczyć jeszcze wysokość optymalną hopt >= hmin z uwagi na minimum ciężaru własnego belki.

Pole przekroju A=Aw + 2Af należy tak podzielić aby uzyskać maksymalny promień rdzenia w płaszczyźnie zginania.

Udział ciężaru własnego środnika gw oraz pasów gf w ciężarze sumarycznym gwl zmienia się z wysokościa belki - ze wzrostem belki rośnie nieproporcjonalnie udział środnika a maleje udział pasów.

0x01 graphic

Kształtowanie podłużne blachownicy

Opłaca się zmienić przekrój dopiero dla rozpiętości przęsła >=12m

Zmianę przekroju stosownie do przebiegu momentów można dokonać przez:

-zmianę wys belki (rzadko)

-zmianę przekroju pasów (gr lub szer)

Gdy wszystkie belki stropowe mają mieć powierzchnię górnych półek w jednym poziomie, to stosuje się zmianę szerokości pasów

Zmiana przekroju blachownicy:

-przez zmianę szerokości pasów

0x01 graphic

-przez zmianę grubości pasów

0x01 graphic

-przez zmianę wys środnika

0x01 graphic

18.Oparcie belki (bezpośrednie i pośrednie) na podciągu i na słupie oraz oparcie bezpośrednie na murze.

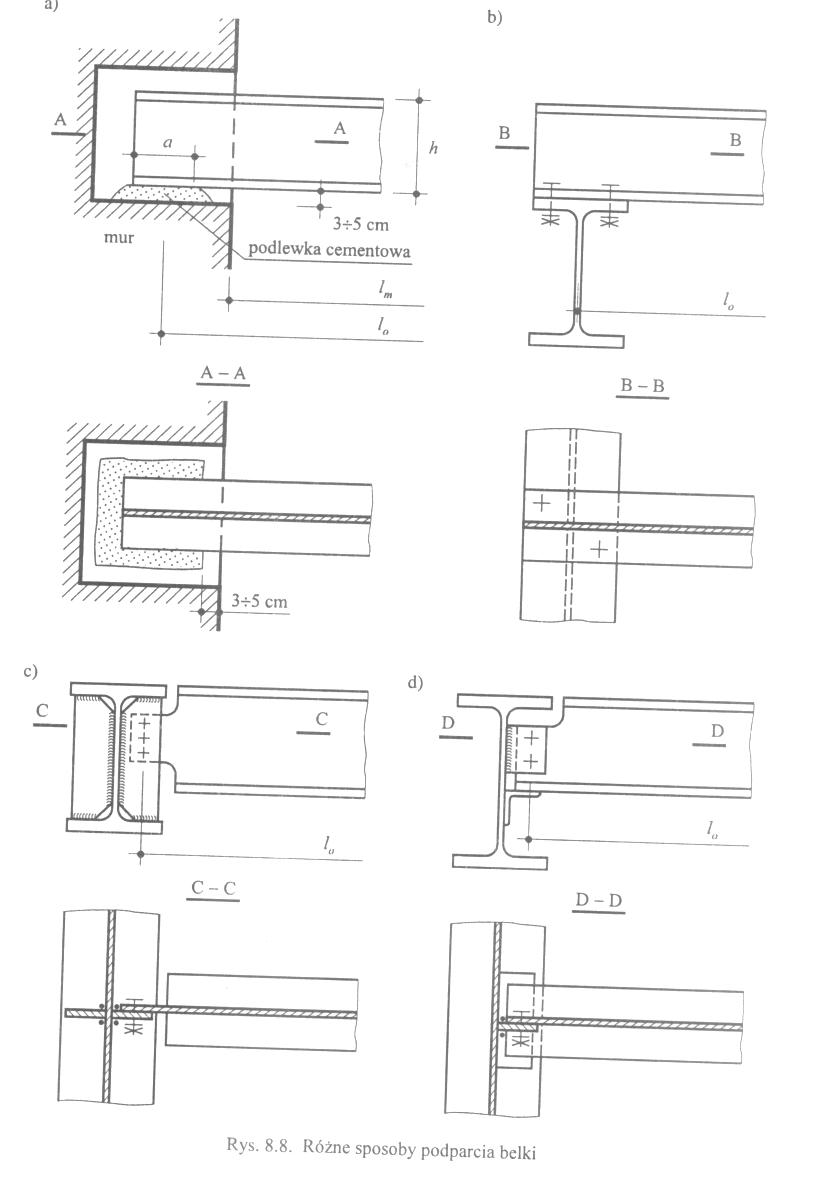

Belka może być oparta na:

- murze (8.8a))

- bezpośrednio na podciągu (8.8b))

- pośrednio na podciągu za pomocą żebra (8.8c)) lub za pomocą stolika (8.8d,f))

- na głowicy słupa (8.8e))

0x08 graphic

19. 1-sze, 2-gie, 3-cie oraz 1-sze+2-gie sprawdzenie nośności belki

I

0x01 graphic
warunek nośności na zginanie

b = 1, b < 1,

0x01 graphic

fL - wsp zwichrzenia na podstawie 0x01 graphic

MCr - moment przy którym belka ulegnie zwichrzeniu

II sprawdzenie nośności na ścinanie

0x01 graphic
w blachownicy Av = bw tw w belce walcowanej Av = h tw

0x01 graphic
współczynnik osłabienia przekroju (0x01 graphic
, gdy spełniony jest warunek smukłości 0x01 graphic

0x01 graphic
- wsp niestateczn przy ścinaniu 0x01 graphic
, 0x01 graphic

I+II sprawdzamy gdy 0x01 graphic

0x01 graphic
, gdzie 0x01 graphic
nośność na zginanie z uwzględnieniem ścinania

0x01 graphic

0x01 graphic
moment bezwl przekroju czynnego na ścinanie (środnik)

III tylko gdy belki są ułożone piętrowo

0x01 graphic

jeżeli się nie sprawdza ten warunek nalęzy zastosować żeberka!!

20.Żebro poprzeczne w blachownicy (zadanie żebra, warunki jego nośności)

Stosuje się je w przypadku niedostatecznej nośności środnika na zgniot,tzn. jeżeli P>PRw, lub P>PRc

Zadanie żebra:

a)zapewniać niezmienność konturu poprzecznego belki

b)wprowadzić równomiernie na całej wysokości siłę skupioną P w środnik w postaci sił stycznych T

c) wymuszać pionową linię węzłową postaci wyboczonej środnika

0x01 graphic

warunki jego nośności:

Js0x01 graphic
bsts3

k=1.5x(bs/a)2 k0x01 graphic
0.75

P/(φNRC)0x01 graphic
1 φ-wsp. wyboczeniowy

NRC=Asfd

As=2bsts +30tw 2

0x08 graphic
λ= 0x01 graphic
λp=840x01 graphic
λ=0x01 graphic
le=0,8bw is=0x01 graphic

φ-odczytujemy z krzywej wyboczeniowej c(n=1,2)

0x01 graphic

0x01 graphic

21.POŁĄCZENIE PRZEGUBOWE I SZTYWNE BELKI Z PODCIĄGIEM

a) połączenie przegubowe: RYS str287-288!!!!

wykonuje się zamocowanie do podciągu w warsztacie:

  1. stolik- służy do przejęcia reakcji z belki i przekazanie na podciąg

  2. wspornik pionowy- służy podczas montażu do właściwego zamontowania belki

- zapewnia w czasie eksploatacji podparcie widełkowe (zabezpiecza przed zwichrzeniem)

(c+ r+ tf)fd >=P

0x01 graphic

0x01 graphic

b) połączenie sztywne

?????????.......

22,Spawany oraz śrubowany styk montażowy blachownicy

Spawany styk montażowy blachownicy może być wykonany jako przestawny, gdy styki pasów są przesunięte względem styku środnika w przeciwne strony, lub jako uniwersalny, gdy wszystkie elementy są przecięte w jednej płaszczyźnie. Założenie spoin motażowych należy wykonać w odpowiedniej kolejności (pierw wykonuje się spoinę środnika, potem spoiny pasów, a na końcu spoiny zamykające pasów), aby wykonać jak najmniejsze naprężenia spawalnicze, które mogłyby spowodować spękanie spoin czołowych.

przestawiony

0x01 graphic

uniwersalny

0x01 graphic

Warunki wytrzymałościowe środnika i pasów ze względu na działający moment i siłe poprzeczną są następujące:

Środnik 0x01 graphic

0x01 graphic
0x01 graphic

pas 0x01 graphic

W połączeniu na śruby nakładek środnika belki, całą siłę poprzeczną V przenosi środnik, moment zginający M przenoszą pasy Mf oraz środnik Mw. Styk pasów łączy się za pomocą jednostronnych nakładek, a środnik za pomocą dwustronnych przykładek.

0x01 graphic

0x01 graphic
0x01 graphic

0x01 graphic
0x01 graphic

W miejscu styku montażowego moment Mf wywołuje parę sił przenoszoną przez styki zakładkowe obydwu pasów

0x01 graphic

Siła V rozdziela się równomiernie na każdy łącznik

0x01 graphic

natomiast sumaryczny moment

0x01 graphic

wywołuje różne siły w poszczególnych łącznikach. Największa siła od momentu powstanie w najbardziej oddalonym o rmax od środka O

Siła PMj od momentu w j-tym łączniku

0x01 graphic

Warunek nośności dla skrajnej śruby

0x01 graphic

Po jednej stronie styku pasa należy zastosować nf śrub, spełniających warunek

0x01 graphic

warunek powyższych warunkach nośności 0x01 graphic
