FIZYKA BUDOWLI

Ćwiczenie projektowe nr 4

Analiza wilgotnościowa elementu budynku

Izabela Cichowicz

Patryk kucharski
Sem. III,

WBiIŚ

Grupa 9

SPIS ZAWARTOŚCI OPRACOWANIA:

1.Wymagania dla zewnętrznej przegrody budowlanej

w zakresie wilgotnościowym.......................................................

2.Analiza ryzyka rozwoju pleśni wg PN EN-ISO 13788............

a) balkon,

b) połączenie ze stropem nad ostatnia kondygnacją,

c) połączenie ze ścianą wewnętrzną.

3.Sprawdzenie możliwości wystąpienia kondensacji

pary wodnej wewnątrz przegrody na podstawie

PN EN-ISO 13788:......................................................................

Wyznaczenie okresu kondensacji:.....................................

4.Bilans strumienia wilgoci w przegrodzie.................................

5.Wnioski z przeprowadzonych obliczeń....................................

6.Propozycja prawidłowego rozwiązania………………………

1. Wymagania dla zewnętrznej przegrody budowlanej w zakresie wilgotnościowym:

Na wewnętrznej powierzchni nieprzezroczystej przegrody zewnętrznej nie może występować kondensacja pary wodnej umożliwiająca rozwój grzybów pleśniowych. W celu zachowania tych warunków, o których mowa w § 321 ust. 1 Rozporządzenia Ministra Infrastruktury, w odniesieniu do przegród zewnętrznych budynków mieszkalnych, zamieszkania zbiorowego, użyteczności publicznej i produkcyjnych, rozwiązania przegród zewnętrznych i ich węzłów konstrukcyjnych powinny charakteryzować się współczynnikiem temperaturowym f_Rsi o wartości nie mniejszej niż wymagana wartość krytyczna, obliczona zgodnie z Polska Norma (dotycząca metody obliczania temperatury powierzchni wewnętrznej koniecznej do uniknięcia krytycznej wilgotności powierzchni i kondensacji międzywarstwowej).

Wymagana wartość krytyczna współczynnika temperaturowego f_Rsi w pomieszczeniach ogrzewanych do temperatury co najmniej 20°C w budynkach mieszkalnych, zamieszkania zbiorowego i użyteczności publicznej należy określać według rozdziału 5 Polskiej Normy, o której mowa w pkt. 2.2.1., przy założeniu, że średnia miesięczna wartość wilgotności względnej powietrza wewnętrznego jest równa = 50%, przy czym dopuszcza sie przyjmowanie wymaganej wartości tego współczynnika równej 0,72.

Dopuszcza się kondensację pary wodnej, o której mowa w § 321 ust. 2 ( we wnętrzu przegrody nie może występować narastające w kolejnych latach zawilgocenie spowodowane kondensacja pary wodnej.) Rozporządzenia Ministra Infrastruktury, wewnątrz przegrody w okresie zimowym, o ile struktura przegrody umożliwi wyparowanie kondensatu w okresie letnim i nie nastąpi przy tym degradacja materiałów budowlanych przegrody na skutek tej kondensacji.

2. Analiza ryzyka rozwoju pleśni wg PN EN-ISO 13788:

W celu analizy ryzyka rozwoju pleśni na wewnętrznej powierzchni przegrody należy obliczyć czynnik temperaturowy f_Rsi a następnie przyrównać uzyskaną wartość do minimalnej wartości charakterystycznej czynnika temperaturowego na powierzchni wewnętrznej.

Czynnik temperaturowy oblicza się ze wzoru:

gdzie:

– temperatura w złączu, przyjęta na podstawie katalogu mostków cieplnych;

– temperatura obliczeniowa powietrza zewnętrznego;

– temperatura obliczeniowa powietrza wewnętrznego.

Temperaturę obliczeniową wewnętrzną budynku przyjęto wg Rozporządzenia Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie § 134 ust. 2. Dla pokoju mieszkalnego wynosi ona t_i= +20^°C. Temperaturę obliczeniową zewnętrzną budynku przyjęto jako t_e = -20^°C.

Minimalną wartość charakterystyczną czynnika temperaturowego na powierzchni wewnętrznej oblicza się ze wzoru:

gdzie:

– temperatura kondensacji pary wodnej;

– temperatura powietrza zewnętrznego według WPRO dla śr. Polski;

– temperatura obliczeniowa powietrza wewnętrznego.

Wartość f_Rsi,min wyznacza się jako maksymalną wartość z analizy przeprowadzonej dla 12 miesięcy. (Przy czym dopuszcza sie przyjmowanie wymaganej wartości tego współczynnika równej 0,72.)

Ryzyko rozwoju pleśni na wewnętrznej powierzchni nie występuje, gdy spełniony jest warunek:

	θe	φe	pe	Δp	pi	psat	θsi,min	θi	fRsi,min		Psat
styczeń	-0,7	0,88	508	1080	1696	2120	18,4		0,923		577
luty	0	0,87	531	1080	1719	2149	18,6		0,930		611
marzec	0	0,77	470	1080	1658	2073	18,1		0,905		611
kwiecień	6,6	0,69	673	724	1469	1836	16,2		0,716		975
maj	14,2	0,68	1102	313	1447	1808	15,9		0,293		1621
czerwiec	14,5	0,71	1174	297	1500	1875	16,3	20	0,327		1653
lipiec	17,3	0,76	1502	146	1662	2078	18,1		0,296		1976
sierpień	16,4	0,78	1455	194	1669	2086	18,2		0,500		1866
wrzesień	11	0,79	1036	486	1571	1964	17,2		0,689		1312
październik	8,1	0,84	908	643	1615	2019	17,6		0,798		1081
listopad	5,2	0,87	769	799	1648	2060	18		0,865		884
grudzień	1,9	0,89	623	977	1698	2122	18,4		0,912		700

Krytycznym miesiącem jest ten, w którym wymagana wartość f_{Rsi, min} jest największa. Czynnik temperaturowy dla tego miesiąca ma wartość f_{Rsi, max}, a element budynku należy tak projektować aby f_{Rsi, max} było zawsze przekraczane.

1. Balkon (J/B6)

2. Połączenie ze stropem nad ostatnia kondygnacją(J/W-1)

3. Połączenie ze ścianę wewnętrzną

Wybrane złącza budowlane powinny spełniać warunek:

Można stwierdzić, że ryzyko rozwoju pleśni na wewnętrznej powierzchni przegrody nie występuje w polaczeniu z balkonem, natomiast występuje w połączeniu ściany ze stropem nad ostatnia kondygnacją. Mostek połączenia ściany zewnętrznej z wewnętrzną dla ściany jednomateriałowej nie występuje w katalogu mostków.

3. Sprawdzenie możliwości wystąpienia kondensacji pary wodnej wewnątrz przegrody na podstawie PN EN-ISO 13788:

Wyznaczenie okresu kondensacji:

Jako miesiąc próbny przyjęto: wrzesień

Pierwsza kondensacja miedzy warstwowa wystąpiła we wrześniu, zatem wrzesień jest miesiącem początkowym. Okres kondensacji trwa od września do kwietnia.

wrzesień θe=11°C, φe= 0,79, pe=1036 Pa, θi=+20̊C, pi=1571 Pa
warstwa	d [m]	λ [W/mK]	Rw [m^2K/W]	∆t [°C]	t [°C]	ps [Pa]	μ	Sd	∆p	p
powierzchnia wewnętrzna	-	-	0,250	0,5	20,0	2335	-	-	-
					19,5	2263				1571
Płyta g-k	0,015	0,23	0,065	0,1			10	0,15	0,16
					19,4	2247				1570,84
EPS50-040	0,01	0,04	0,250	0,5			60	0,6	0,63
					18,9	2185				1570,22
EPS50-040	0,01	0,04	0,250	0,5			60	0,6	0,63
					18,5	2124				1569,59
EPS50-040	0,01	0,04	0,250	0,5			60	0,6	0,63
					18,0	2065				1568,96
EPS50-040	0,01	0,04	0,250	0,5			60	0,6	0,63
					17,6	2007				1568,34
EPS50-040	0,01	0,04	0,250	0,5			60	0,6	0,63
					17,1	1951				1567,71
EPS50-040	0,01	0,04	0,250	0,5			60	0,6	0,63
					16,7	1896				1567,09
EPS50-040	0,01	0,04	0,250	0,5			60	0,6	0,63
					16,2	1842				1566,46
EPS50-040	0,01	0,04	0,250	0,5			60	0,6	0,63
					15,8	1790				1565,83
EPS50-040	0,01	0,04	0,250	0,5			60	0,6	0,63
					15,3	1739				1565,21
EPS50-040	0,01	0,04	0,250	0,5			60	0,6	0,63
					14,9	1689				1564,58
EPS50-040	0,01	0,04	0,250	0,5			60	0,6	0,63
					14,4	1641				1563,95
EPS50-040	0,01	0,04	0,250	0,5			60	0,6	0,63
					14,0	1594				1563,33
EPS50-040	0,01	0,04	0,250	0,5			60	0,6	0,63
					13,5	1548				1562,70
EPS50-040	0,01	0,04	0,250	0,5			60	0,6	0,63
					13,1	1503				1562,07
EPS50-040	0,01	0,04	0,250	0,5			60	0,6	0,63
					12,6	1459				1561,45
EPS50-040	0,01	0,04	0,250	0,5			60	0,6	0,63
					12,2	1417				1560,82
EPS50-040	0,01	0,04	0,250	0,5			60	0,6	0,63
					11,7	1375				1560,20
EPS50-040	0,01	0,04	0,250	0,5			60	0,6	0,63
					11,3	1335				1559,57
Deski sosnowe	0,028	0,3	0,093	0,2			60	1,68	1,75
					11,1	1320				1557,81
Gont bit.	0,01	0,23	0,043	0,1			50000	500	521,97
					11,0	1313				1035,84
Pow. Zewn.	-	-	0,040	0,1				-	-
					11,0	1307
		SUMA	4,992				S	512,5

październik θe=8,1°C, φe= 0,84, pe=908 Pa, θi=+20̊C, pi=1615 Pa
warstwa	d [m]	λ [W/mK]	Rw [m^2K/W]	∆t [°C]	t [°C]	ps [Pa]	μ	Sd	∆p	p
powierzchnia wewnętrzna	-	-	0,250	0,6	20,0	2335	-	-	-
					19,4	2249				1615
Płyta g-k	0,015	0,23	0,065	0,2			10	0,15	0,21
					19,2	2228				1614,79
EPS50-040	0,01	0,04	0,250	0,6			60	0,6	0,83
					18,6	2146				1613,97
EPS50-040	0,01	0,04	0,250	0,6			60	0,6	0,83
					18,1	2068				1613,14
EPS50-040	0,01	0,04	0,250	0,6			60	0,6	0,83
					17,5	1992				1612,31
EPS50-040	0,01	0,04	0,250	0,6			60	0,6	0,83
					16,9	1918				1611,48
EPS50-040	0,01	0,04	0,250	0,6			60	0,6	0,83
					16,3	1847				1610,65
EPS50-040	0,01	0,04	0,250	0,6			60	0,6	0,83
					15,7	1778				1609,83
EPS50-040	0,01	0,04	0,250	0,6			60	0,6	0,83
					15,1	1711				1609,00
EPS50-040	0,01	0,04	0,250	0,6			60	0,6	0,83
					14,5	1647				1608,17
EPS50-040	0,01	0,04	0,250	0,6			60	0,6	0,83
					13,9	1584				1607,34
EPS50-040	0,01	0,04	0,250	0,6			60	0,6	0,83
					13,3	1524				1606,52
EPS50-040	0,01	0,04	0,250	0,6			60	0,6	0,83
					12,7	1466				1605,69
EPS50-040	0,01	0,04	0,250	0,6			60	0,6	0,83
					12,1	1409				1604,86
EPS50-040	0,01	0,04	0,250	0,6			60	0,6	0,83
					11,5	1355				1604,03
EPS50-040	0,01	0,04	0,250	0,6			60	0,6	0,83
					10,9	1303				1603,20
EPS50-040	0,01	0,04	0,250	0,6			60	0,6	0,83
					10,3	1252				1602,38
EPS50-040	0,01	0,04	0,250	0,6			60	0,6	0,83
					9,7	1203				1601,55
EPS50-040	0,01	0,04	0,250	0,6			60	0,6	0,83
					9,1	1156				1600,72
EPS50-040	0,01	0,04	0,250	0,6			60	0,6	0,83
					8,5	1110				1599,89
Deski sosnowe	0,028	0,3	0,093	0,2			60	1,68	2,32
					8,3	1093				1597,58
Gont bit.	0,01	0,23	0,043	0,1			50000	500	689,78
					8,2	1086				907,79
Pow. Zewn.	-	-	0,040	0,1				-	-
					8,1	1078,733
		SUMA	4,992				S	512,48

listopad θe=5,2°C, φe= 0,87, pe=769 Pa, θi=+20̊C, pi=1648 Pa
warstwa	d [m]	λ [W/mK]	Rw [m^2K/W]	∆t [°C]	t [°C]	ps [Pa]	μ	Sd	∆p	p
powierzchnia wewnętrzna	-	-	0,250	0,7	20,0	2335	-	-	-
					19,3	2230				1648
Płyta g-k	0,015	0,23	0,065	0,2			10	0,15	0,26
					19,1	2203				1647,74
EPS50-040	0,01	0,04	0,250	0,7			60	0,6	1,03
					18,3	2103				1646,71
EPS50-040	0,01	0,04	0,250	0,7			60	0,6	1,03
					17,6	2008				1645,68
EPS50-040	0,01	0,04	0,250	0,7			60	0,6	1,03
					16,8	1916				1644,66
EPS50-040	0,01	0,04	0,250	0,7			60	0,6	1,03
					16,1	1827				1643,63
EPS50-040	0,01	0,04	0,250	0,7			60	0,6	1,03
					15,4	1743				1642,60
EPS50-040	0,01	0,04	0,250	0,7			60	0,6	1,03
					14,6	1662				1641,57
EPS50-040	0,01	0,04	0,250	0,7			60	0,6	1,03
					13,9	1584				1640,54
EPS50-040	0,01	0,04	0,250	0,7			60	0,6	1,03
					13,1	1509				1639,51
EPS50-040	0,01	0,04	0,250	0,7			60	0,6	1,03
					12,4	1438				1638,48
EPS50-040	0,01	0,04	0,250	0,7			60	0,6	1,03
					11,7	1369				1637,45
EPS50-040	0,01	0,04	0,250	0,7			60	0,6	1,03
					10,9	1304				1636,42
EPS50-040	0,01	0,04	0,250	0,7			60	0,6	1,03
					10,2	1241				1635,39
EPS50-040	0,01	0,04	0,250	0,7			60	0,6	1,03
					9,4	1181				1634,36
EPS50-040	0,01	0,04	0,250	0,7			60	0,6	1,03
					8,7	1123				1633,34
EPS50-040	0,01	0,04	0,250	0,7			60	0,6	1,03
					7,9	1068				1632,31
EPS50-040	0,01	0,04	0,250	0,7			60	0,6	1,03
					7,2	1015				1631,28
EPS50-040	0,01	0,04	0,250	0,7			60	0,6	1,03
					6,5	965				1630,25
EPS50-040	0,01	0,04	0,250	0,7			60	0,6	1,03
					5,7	917				1629,22
Deski sosnowe	0,028	0,3	0,093	0,3			60	1,68	2,88
					5,4	899				1626,34
Gont bit.	0,01	0,23	0,043	0,1			50000	500	857,59
					5,3	891				768,74
Pow. Zewn.	-	-	0,040	0,1				-	-
					5,200000	883,8413
		SUMA	4,992				S	512,48

grudzień θe=1,9°C, φe= 0,89, pe=623 Pa, θi=+20̊C, pi=1698 Pa
warstwa	d [m]	λ [W/mK]	Rw [m^2K/W]	∆t [°C]	t [°C]	ps [Pa]	μ	Sd	∆p	p
powierzchnia wewnętrzna	-	-	0,250	0,9	20,0	2335	-	-	-
					19,1	2207				1698
Płyta g-k	0,015	0,23	0,065	0,2			10	0,15	0,31
					18,9	2174				1697,69
EPS50-040	0,01	0,04	0,250	0,9			60	0,6	1,26
					18,0	2054				1696,43
EPS50-040	0,01	0,04	0,250	0,9			60	0,6	1,26
					17,0	1940				1695,17
EPS50-040	0,01	0,04	0,250	0,9			60	0,6	1,26
					16,1	1832				1693,91
EPS50-040	0,01	0,04	0,250	0,9			60	0,6	1,26
					15,2	1729				1692,65
EPS50-040	0,01	0,04	0,250	0,9			60	0,6	1,26
					14,3	1630				1691,39
EPS50-040	0,01	0,04	0,250	0,9			60	0,6	1,26
					13,4	1537				1690,13
EPS50-040	0,01	0,04	0,250	0,9			60	0,6	1,26
					12,5	1449				1688,88
EPS50-040	0,01	0,04	0,250	0,9			60	0,6	1,26
					11,6	1365				1687,62
EPS50-040	0,01	0,04	0,250	0,9			60	0,6	1,26
					10,7	1285				1686,36
EPS50-040	0,01	0,04	0,250	0,9			60	0,6	1,26
					9,8	1210				1685,10
EPS50-040	0,01	0,04	0,250	0,9			60	0,6	1,26
					8,9	1138				1683,84
EPS50-040	0,01	0,04	0,250	0,9			60	0,6	1,26
					8,0	1070				1682,58
EPS50-040	0,01	0,04	0,250	0,9			60	0,6	1,26
					7,1	1006				1681,32
EPS50-040	0,01	0,04	0,250	0,9			60	0,6	1,26
					6,2	945				1680,07
EPS50-040	0,01	0,04	0,250	0,9			60	0,6	1,26
					5,3	888				1678,81
EPS50-040	0,01	0,04	0,250	0,9			60	0,6	1,26
					4,4	833				1677,55
EPS50-040	0,01	0,04	0,250	0,9			60	0,6	1,26
					3,4	782				1676,29
EPS50-040	0,01	0,04	0,250	0,9			60	0,6	1,26
					2,5	733				1675,03
Deski sosnowe	0,028	0,3	0,093	0,3			60	1,68	3,52
					2,2	715				1671,51
Gont bit.	0,01	0,23	0,043	0,2			50000	500	1048,82
					2,0	707				622,69
Pow. Zewn.	-	-	0,040	0,1				-	-
					1,900000	700,1775
		SUMA	4,992				S	512,48

styczeń θe=-0,7°C, φe= 0,88, pe=508 Pa, θi=+20̊C, pi=1696 Pa
warstwa	d [m]	λ [W/mK]	Rw [m^2K/W]	∆t [°C]	t [°C]	ps [Pa]	μ	Sd	∆p	p
powierzchnia wewnętrzna	-	-	0,250	1,0	20,0	2335	-	-	-
					19,0	2189				1696
Płyta g-k	0,015	0,23	0,065	0,3			10	0,15	0,35
					18,7	2152				1695,65
EPS50-040	0,01	0,04	0,250	1,0			60	0,6	1,39
					17,7	2017				1694,26
EPS50-040	0,01	0,04	0,250	1,0			60	0,6	1,39
					16,6	1889				1692,87
EPS50-040	0,01	0,04	0,250	1,0			60	0,6	1,39
					15,6	1768				1691,48
EPS50-040	0,01	0,04	0,250	1,0			60	0,6	1,39
					14,5	1654				1690,09
EPS50-040	0,01	0,04	0,250	1,0			60	0,6	1,39
					13,5	1546				1688,70
EPS50-040	0,01	0,04	0,250	1,0			60	0,6	1,39
					12,5	1445				1687,31
EPS50-040	0,01	0,04	0,250	1,0			60	0,6	1,39
					11,4	1350				1685,92
EPS50-040	0,01	0,04	0,250	1,0			60	0,6	1,39
					10,4	1260				1684,53
EPS50-040	0,01	0,04	0,250	1,0			60	0,6	1,39
					9,4	1175				1683,13
EPS50-040	0,01	0,04	0,250	1,0			60	0,6	1,39
					8,3	1096				1681,74
EPS50-040	0,01	0,04	0,250	1,0			60	0,6	1,39
					7,3	1021				1680,35
EPS50-040	0,01	0,04	0,250	1,0			60	0,6	1,39
					6,3	951				1678,96
EPS50-040	0,01	0,04	0,250	1,0			60	0,6	1,39
					5,2	885				1677,57
EPS50-040	0,01	0,04	0,250	1,0			60	0,6	1,39
					4,2	823				1676,18
EPS50-040	0,01	0,04	0,250	1,0			60	0,6	1,39
					3,1	765				1674,79
EPS50-040	0,01	0,04	0,250	1,0			60	0,6	1,39
					2,1	711				1673,40
EPS50-040	0,01	0,04	0,250	1,0			60	0,6	1,39
					1,1	660				1672,01
EPS50-040	0,01	0,04	0,250	1,0			60	0,6	1,39
					0,0	612				1670,62
Deski sosnowe	0,028	0,3	0,093	0,4			60	1,68	3,89
					-0,4	595				1666,72
Gont bit.	0,01	0,23	0,043	0,2			50000	500	1159,07
					-0,5	587				507,65
Pow. Zewn.	-	-	0,040	0,2				-	-
					-0,700000	580,117
		SUMA	4,992				S	512,48

luty θe=0°C, φe= 0,87, pe=531 Pa, θi=+20̊C, pi=1719 Pa
warstwa	d [m]	λ [W/mK]	Rw [m^2K/W]	∆t [°C]	t [°C]	ps [Pa]	μ	Sd	∆p	p
powierzchnia wewnętrzna	-	-	0,250	1,0	20,0	2335	-	-	-
					19,0	2194				1719
Płyta g-k	0,015	0,23	0,065	0,3			10	0,15	0,35
					18,7	2158				1718,65
EPS50-040	0,01	0,04	0,250	1,0			60	0,6	1,39
					17,7	2027				1717,26
EPS50-040	0,01	0,04	0,250	1,0			60	0,6	1,39
					16,7	1903				1715,87
EPS50-040	0,01	0,04	0,250	1,0			60	0,6	1,39
					15,7	1785				1714,48
EPS50-040	0,01	0,04	0,250	1,0			60	0,6	1,39
					14,7	1674				1713,09
EPS50-040	0,01	0,04	0,250	1,0			60	0,6	1,39
					13,7	1569				1711,70
EPS50-040	0,01	0,04	0,250	1,0			60	0,6	1,39
					12,7	1469				1710,31
EPS50-040	0,01	0,04	0,250	1,0			60	0,6	1,39
					11,7	1376				1708,92
EPS50-040	0,01	0,04	0,250	1,0			60	0,6	1,39
					10,7	1287				1707,53
EPS50-040	0,01	0,04	0,250	1,0			60	0,6	1,39
					9,7	1204				1706,13
EPS50-040	0,01	0,04	0,250	1,0			60	0,6	1,39
					8,7	1125				1704,74
EPS50-040	0,01	0,04	0,250	1,0			60	0,6	1,39
					7,7	1051				1703,35
EPS50-040	0,01	0,04	0,250	1,0			60	0,6	1,39
					6,7	982				1701,96
EPS50-040	0,01	0,04	0,250	1,0			60	0,6	1,39
					5,7	916				1700,57
EPS50-040	0,01	0,04	0,250	1,0			60	0,6	1,39
					4,7	854				1699,18
EPS50-040	0,01	0,04	0,250	1,0			60	0,6	1,39
					3,7	796				1697,79
EPS50-040	0,01	0,04	0,250	1,0			60	0,6	1,39
					2,7	742				1696,40
EPS50-040	0,01	0,04	0,250	1,0			60	0,6	1,39
					1,7	691				1695,01
EPS50-040	0,01	0,04	0,250	1,0			60	0,6	1,39
					0,7	643				1693,62
Deski sosnowe	0,028	0,3	0,093	0,4			60	1,68	3,89
					0,3	626				1689,72
Gont bit.	0,01	0,23	0,043	0,2			50000	500	1159,07
					0,2	618				530,65
Pow. Zewn.	-	-	0,040	0,2				-	-
					0,000000	610,5
		SUMA	4,992				S	512,48

marzec θe=0°C, φe= 0,77, pe=470 Pa, θi=+20̊C, pi=1658 Pa
warstwa	d [m]	λ [W/mK]	Rw [m^2K/W]	∆t [°C]	t [°C]	ps [Pa]	μ	Sd	∆p	p
powierzchnia wewnętrzna	-	-	0,250	1,0	20,0	2335	-	-	-
					19,0	2194				1658
Płyta g-k	0,015	0,23	0,065	0,3			10	0,15	0,35
					18,7	2158				1657,65
EPS50-040	0,01	0,04	0,250	1,0			60	0,6	1,39
					17,7	2027				1656,26
EPS50-040	0,01	0,04	0,250	1,0			60	0,6	1,39
					16,7	1903				1654,87
EPS50-040	0,01	0,04	0,250	1,0			60	0,6	1,39
					15,7	1785				1653,48
EPS50-040	0,01	0,04	0,250	1,0			60	0,6	1,39
					14,7	1674				1652,09
EPS50-040	0,01	0,04	0,250	1,0			60	0,6	1,39
					13,7	1569				1650,70
EPS50-040	0,01	0,04	0,250	1,0			60	0,6	1,39
					12,7	1469				1649,31
EPS50-040	0,01	0,04	0,250	1,0			60	0,6	1,39
					11,7	1376				1647,92
EPS50-040	0,01	0,04	0,250	1,0			60	0,6	1,39
					10,7	1287				1646,53
EPS50-040	0,01	0,04	0,250	1,0			60	0,6	1,39
					9,7	1204				1645,13
EPS50-040	0,01	0,04	0,250	1,0			60	0,6	1,39
					8,7	1125				1643,74
EPS50-040	0,01	0,04	0,250	1,0			60	0,6	1,39
					7,7	1051				1642,35
EPS50-040	0,01	0,04	0,250	1,0			60	0,6	1,39
					6,7	982				1640,96
EPS50-040	0,01	0,04	0,250	1,0			60	0,6	1,39
					5,7	916				1639,57
EPS50-040	0,01	0,04	0,250	1,0			60	0,6	1,39
					4,7	854				1638,18
EPS50-040	0,01	0,04	0,250	1,0			60	0,6	1,39
					3,7	796				1636,79
EPS50-040	0,01	0,04	0,250	1,0			60	0,6	1,39
					2,7	742				1635,40
EPS50-040	0,01	0,04	0,250	1,0			60	0,6	1,39
					1,7	691				1634,01
EPS50-040	0,01	0,04	0,250	1,0			60	0,6	1,39
					0,7	643				1632,62
Deski sosnowe	0,028	0,3	0,093	0,4			60	1,68	3,89
					0,3	626				1628,72
Gont bit.	0,01	0,23	0,043	0,2			50000	500	1159,07
					0,2	618				469,65
Pow. Zewn.	-	-	0,040	0,2				-	-
					0,000000	610,5
		SUMA	4,992				S	512,48

kwiecień θe=6,6°C, φe= 0,69, pe=673 Pa, θi=+20̊C, pi=1469 Pa
warstwa	d [m]	λ [W/mK]	Rw [m^2K/W]	∆t [°C]	t [°C]	ps [Pa]	μ	Sd	∆p	p
powierzchnia wewnętrzna	-	-	0,250	0,7	20,0	2335	-	-	-
					19,3	2239				1469
Płyta g-k	0,015	0,23	0,065	0,2			10	0,15	0,23
					19,2	2215				1468,77
EPS50-040	0,01	0,04	0,250	0,7			60	0,6	0,93
					18,5	2124				1467,84
EPS50-040	0,01	0,04	0,250	0,7			60	0,6	0,93
					17,8	2037				1466,90
EPS50-040	0,01	0,04	0,250	0,7			60	0,6	0,93
					17,1	1952				1465,97
EPS50-040	0,01	0,04	0,250	0,7			60	0,6	0,93
					16,5	1871				1465,04
EPS50-040	0,01	0,04	0,250	0,7			60	0,6	0,93
					15,8	1792				1464,11
EPS50-040	0,01	0,04	0,250	0,7			60	0,6	0,93
					15,1	1717				1463,18
EPS50-040	0,01	0,04	0,250	0,7			60	0,6	0,93
					14,5	1644				1462,24
EPS50-040	0,01	0,04	0,250	0,7			60	0,6	0,93
					13,8	1574				1461,31
EPS50-040	0,01	0,04	0,250	0,7			60	0,6	0,93
					13,1	1507				1460,38
EPS50-040	0,01	0,04	0,250	0,7			60	0,6	0,93
					12,4	1442				1459,45
EPS50-040	0,01	0,04	0,250	0,7			60	0,6	0,93
					11,8	1380				1458,52
EPS50-040	0,01	0,04	0,250	0,7			60	0,6	0,93
					11,1	1320				1457,58
EPS50-040	0,01	0,04	0,250	0,7			60	0,6	0,93
					10,4	1262				1456,65
EPS50-040	0,01	0,04	0,250	0,7			60	0,6	0,93
					9,8	1207				1455,72
EPS50-040	0,01	0,04	0,250	0,7			60	0,6	0,93
					9,1	1154				1454,79
EPS50-040	0,01	0,04	0,250	0,7			60	0,6	0,93
					8,4	1102				1453,86
EPS50-040	0,01	0,04	0,250	0,7			60	0,6	0,93
					7,7	1053				1452,92
EPS50-040	0,01	0,04	0,250	0,7			60	0,6	0,93
					7,1	1006				1451,99
Deski sosnowe	0,028	0,3	0,093	0,3			60	1,68	2,61
					6,8	989				1449,38
Gont bit.	0,01	0,23	0,043	0,1			50000	500	776,62
					6,7	981				672,77
Pow. Zewn.	-	-	0,040	0,1				-	-
					6,600000	973,7935
		SUMA	4,992				S	512,48

maj θe=14,2°C, φe= 0,68, pe=1102 Pa, θi=+20̊C, pi=1447 Pa
warstwa	d [m]	λ [W/mK]	Rw [m^2K/W]	∆t [°C]	t [°C]	ps [Pa]	μ	Sd	∆p	p
powierzchnia wewnętrzna	-	-	0,250	0,3	20,0	2335	-	-	-
					19,7	2293				1447
Płyta g-k	0,015	0,23	0,065	0,1			10	0,15	0,10
					19,6	2282				1446,90
EPS50-040	0,01	0,04	0,250	0,3			60	0,6	0,40
					19,3	2241				1446,50
EPS50-040	0,01	0,04	0,250	0,3			60	0,6	0,40
					19,1	2201				1446,09
EPS50-040	0,01	0,04	0,250	0,3			60	0,6	0,40
					18,8	2162				1445,69
EPS50-040	0,01	0,04	0,250	0,3			60	0,6	0,40
					18,5	2123				1445,28
EPS50-040	0,01	0,04	0,250	0,3			60	0,6	0,40
					18,2	2084				1444,88
EPS50-040	0,01	0,04	0,250	0,3			60	0,6	0,40
					17,9	2047				1444,48
EPS50-040	0,01	0,04	0,250	0,3			60	0,6	0,40
					17,6	2010				1444,07
EPS50-040	0,01	0,04	0,250	0,3			60	0,6	0,40
					17,3	1973				1443,67
EPS50-040	0,01	0,04	0,250	0,3			60	0,6	0,40
					17,0	1937				1443,26
EPS50-040	0,01	0,04	0,250	0,3			60	0,6	0,40
					16,7	1902				1442,86
EPS50-040	0,01	0,04	0,250	0,3			60	0,6	0,40
					16,4	1867				1442,46
EPS50-040	0,01	0,04	0,250	0,3			60	0,6	0,40
					16,1	1833				1442,05
EPS50-040	0,01	0,04	0,250	0,3			60	0,6	0,40
					15,9	1799				1441,65
EPS50-040	0,01	0,04	0,250	0,3			60	0,6	0,40
					15,6	1766				1441,24
EPS50-040	0,01	0,04	0,250	0,3			60	0,6	0,40
					15,3	1734				1440,84
EPS50-040	0,01	0,04	0,250	0,3			60	0,6	0,40
					15,0	1702				1440,44
EPS50-040	0,01	0,04	0,250	0,3			60	0,6	0,40
					14,7	1670				1440,03
EPS50-040	0,01	0,04	0,250	0,3			60	0,6	0,40
					14,4	1639				1439,63
Deski sosnowe	0,028	0,3	0,093	0,1			60	1,68	1,13
					14,3	1628				1438,50
Gont bit.	0,01	0,23	0,043	0,1			50000	500	336,60
					14,2	1622				1101,90
Pow. Zewn.	-	-	0,040	0,0				-	-
					14,20	1617,331
		SUMA	4,992				S	512,48

czerwiec θe=14,5°C, φe= 0,71, pe=1174 Pa, θi=+20̊C, pi=1500 Pa
warstwa	d [m]	λ [W/mK]	Rw [m^2K/W]	∆t [°C]	t [°C]	ps [Pa]	μ	Sd	∆p	p
powierzchnia wewnętrzna	-	-	0,250	0,3	20,0	2335	-	-	-
					19,7	2295				1500
Płyta g-k	0,015	0,23	0,065	0,1			10	0,15	0,10
					19,7	2285				1499,90
EPS50-040	0,01	0,04	0,250	0,3			60	0,6	0,38
					19,4	2246				1499,52
EPS50-040	0,01	0,04	0,250	0,3			60	0,6	0,38
					19,1	2208				1499,14
EPS50-040	0,01	0,04	0,250	0,3			60	0,6	0,38
					18,8	2170				1498,76
EPS50-040	0,01	0,04	0,250	0,3			60	0,6	0,38
					18,6	2133				1498,38
EPS50-040	0,01	0,04	0,250	0,3			60	0,6	0,38
					18,3	2097				1498,00
EPS50-040	0,01	0,04	0,250	0,3			60	0,6	0,38
					18,0	2061				1497,61
EPS50-040	0,01	0,04	0,250	0,3			60	0,6	0,38
					17,7	2025				1497,23
EPS50-040	0,01	0,04	0,250	0,3			60	0,6	0,38
					17,4	1991				1496,85
EPS50-040	0,01	0,04	0,250	0,3			60	0,6	0,38
					17,2	1956				1496,47
EPS50-040	0,01	0,04	0,250	0,3			60	0,6	0,38
					16,9	1922				1496,09
EPS50-040	0,01	0,04	0,250	0,3			60	0,6	0,38
					16,6	1889				1495,71
EPS50-040	0,01	0,04	0,250	0,3			60	0,6	0,38
					16,3	1856				1495,32
EPS50-040	0,01	0,04	0,250	0,3			60	0,6	0,38
					16,1	1824				1494,94
EPS50-040	0,01	0,04	0,250	0,3			60	0,6	0,38
					15,8	1792				1494,56
EPS50-040	0,01	0,04	0,250	0,3			60	0,6	0,38
					15,5	1761				1494,18
EPS50-040	0,01	0,04	0,250	0,3			60	0,6	0,38
					15,2	1730				1493,80
EPS50-040	0,01	0,04	0,250	0,3			60	0,6	0,38
					15,0	1700				1493,42
EPS50-040	0,01	0,04	0,250	0,3			60	0,6	0,38
					14,7	1670				1493,03
Deski sosnowe	0,028	0,3	0,093	0,1			60	1,68	1,07
					14,6	1659				1491,97
Gont bit.	0,01	0,23	0,043	0,0			50000	500	318,06
					14,5	1654				1173,90
Pow. Zewn.	-	-	0,040	0,0				-	-
					14,50	1649,011
		SUMA	4,992				S	512,48

lipiec θe=17,3°C, φe= 0,76, pe=1502 Pa, θi=+20̊C, pi=1662 Pa
warstwa	d [m]	λ [W/mK]	Rw [m^2K/W]	∆t [°C]	t [°C]	ps [Pa]	μ	Sd	∆p	p
powierzchnia wewnętrzna	-	-	0,250	0,1	20,0	2335	-	-	-
					19,9	2315				1662
Płyta g-k	0,015	0,23	0,065	0,0			10	0,15	0,05
					19,8	2310				1661,95
EPS50-040	0,01	0,04	0,250	0,1			60	0,6	0,19
					19,7	2291				1661,77
EPS50-040	0,01	0,04	0,250	0,1			60	0,6	0,19
					19,6	2272				1661,58
EPS50-040	0,01	0,04	0,250	0,1			60	0,6	0,19
					19,4	2253				1661,39
EPS50-040	0,01	0,04	0,250	0,1			60	0,6	0,19
					19,3	2234				1661,20
EPS50-040	0,01	0,04	0,250	0,1			60	0,6	0,19
					19,2	2215				1661,02
EPS50-040	0,01	0,04	0,250	0,1			60	0,6	0,19
					19,0	2196				1660,83
EPS50-040	0,01	0,04	0,250	0,1			60	0,6	0,19
					18,9	2178				1660,64
EPS50-040	0,01	0,04	0,250	0,1			60	0,6	0,19
					18,7	2160				1660,45
EPS50-040	0,01	0,04	0,250	0,1			60	0,6	0,19
					18,6	2142				1660,27
EPS50-040	0,01	0,04	0,250	0,1			60	0,6	0,19
					18,5	2123				1660,08
EPS50-040	0,01	0,04	0,250	0,1			60	0,6	0,19
					18,3	2106				1659,89
EPS50-040	0,01	0,04	0,250	0,1			60	0,6	0,19
					18,2	2088				1659,71
EPS50-040	0,01	0,04	0,250	0,1			60	0,6	0,19
					18,1	2070				1659,52
EPS50-040	0,01	0,04	0,250	0,1			60	0,6	0,19
					17,9	2053				1659,33
EPS50-040	0,01	0,04	0,250	0,1			60	0,6	0,19
					17,8	2035				1659,14
EPS50-040	0,01	0,04	0,250	0,1			60	0,6	0,19
					17,7	2018				1658,96
EPS50-040	0,01	0,04	0,250	0,1			60	0,6	0,19
					17,5	2001				1658,77
EPS50-040	0,01	0,04	0,250	0,1			60	0,6	0,19
					17,4	1984				1658,58
Deski sosnowe	0,028	0,3	0,093	0,1			60	1,68	0,52
					17,3	1978				1658,06
Gont bit.	0,01	0,23	0,043	0,0			50000	500	156,10
					17,3	1975				1501,95
Pow. Zewn.	-	-	0,040	0,0				-	-
					17,30	1971,956
		SUMA	4,992				S	512,48

sierpień θe=16,4°C, φe= 0,78, pe=1455 Pa, θi=+20̊C, pi=1669 Pa
warstwa	d [m]	λ [W/mK]	Rw [m^2K/W]	∆t [°C]	t [°C]	ps [Pa]	μ	Sd	∆p	p
powierzchnia wewnętrzna	-	-	0,250	0,2	20,0	2335	-	-	-
					19,8	2309				1669
Płyta g-k	0,015	0,23	0,065	0,0			10	0,15	0,06
					19,8	2302				1668,94
EPS50-040	0,01	0,04	0,250	0,2			60	0,6	0,25
					19,6	2276				1668,69
EPS50-040	0,01	0,04	0,250	0,2			60	0,6	0,25
					19,4	2251				1668,44
EPS50-040	0,01	0,04	0,250	0,2			60	0,6	0,25
					19,2	2226				1668,19
EPS50-040	0,01	0,04	0,250	0,2			60	0,6	0,25
					19,1	2201				1667,94
EPS50-040	0,01	0,04	0,250	0,2			60	0,6	0,25
					18,9	2176				1667,68
EPS50-040	0,01	0,04	0,250	0,2			60	0,6	0,25
					18,7	2152				1667,43
EPS50-040	0,01	0,04	0,250	0,2			60	0,6	0,25
					18,5	2128				1667,18
EPS50-040	0,01	0,04	0,250	0,2			60	0,6	0,25
					18,3	2104				1666,93
EPS50-040	0,01	0,04	0,250	0,2			60	0,6	0,25
					18,2	2080				1666,68
EPS50-040	0,01	0,04	0,250	0,2			60	0,6	0,25
					18,0	2057				1666,43
EPS50-040	0,01	0,04	0,250	0,2			60	0,6	0,25
					17,8	2034				1666,18
EPS50-040	0,01	0,04	0,250	0,2			60	0,6	0,25
					17,6	2011				1665,93
EPS50-040	0,01	0,04	0,250	0,2			60	0,6	0,25
					17,4	1988				1665,68
EPS50-040	0,01	0,04	0,250	0,2			60	0,6	0,25
					17,2	1966				1665,43
EPS50-040	0,01	0,04	0,250	0,2			60	0,6	0,25
					17,1	1943				1665,18
EPS50-040	0,01	0,04	0,250	0,2			60	0,6	0,25
					16,9	1921				1664,93
EPS50-040	0,01	0,04	0,250	0,2			60	0,6	0,25
					16,7	1899				1664,68
EPS50-040	0,01	0,04	0,250	0,2			60	0,6	0,25
					16,5	1878				1664,43
Deski sosnowe	0,028	0,3	0,093	0,1			60	1,68	0,70
					16,5	1870				1663,73
Gont bit.	0,01	0,23	0,043	0,0			50000	500	208,79
					16,4	1866				1454,94
Pow. Zewn.	-	-	0,040	0,0				-	-
					16,40	1862,591
		SUMA	4,992				S	512,48

4)Bilans strumienia wilgoci w przegrodzie:

	KONDENSACJA		PAROWANIE
miesiąc	gc		gev
wrzesień	4,236*10^-9		-
październik	9,261*10^-9		-
listopad	1,482*10^-8		-
grudzień	1,796*10^-8		-
styczeń	2,070*10^-8		-
luty	2,062*10^-8		-
marzec	1,901*10^-8		-
kwiecień	8,403*10^-9		-
maj	-		-3,111*10^-9
czerwiec	-		-2,742*10^-9
lipiec	-		-5,255*10^-9
sierpień	-		-3,387*10^-9
	1,151*10^-7		-1,450*10^-8
	Σ	gc+gev	1,006*10^-7

5)Wnioski z przeprowadzonych obliczeń:

Ocena wilgotnościowa ściany zewnętrznej wypadła negatywnie.

Obliczenia wykazały, iż wystąpiło ryzyko rozwoju pleśni na wewnętrznej powierzchni przegrody dla wybranych złączy. Analiza kondensacji pary wodnej wykazała, że wewnątrz ściany zewnętrznej występuje kondensacja międzywarstwowa pary wodnej od września do kwietnia i w kolejnych miesiącach nie następuje wyparowanie zalegającej wilgoci. Parowanie nie przewyższa kondensacji pary wodnej, a więc przegroda nie została zaprojektowana poprawnie.

6) Propozycja prawidłowego rozwiązania

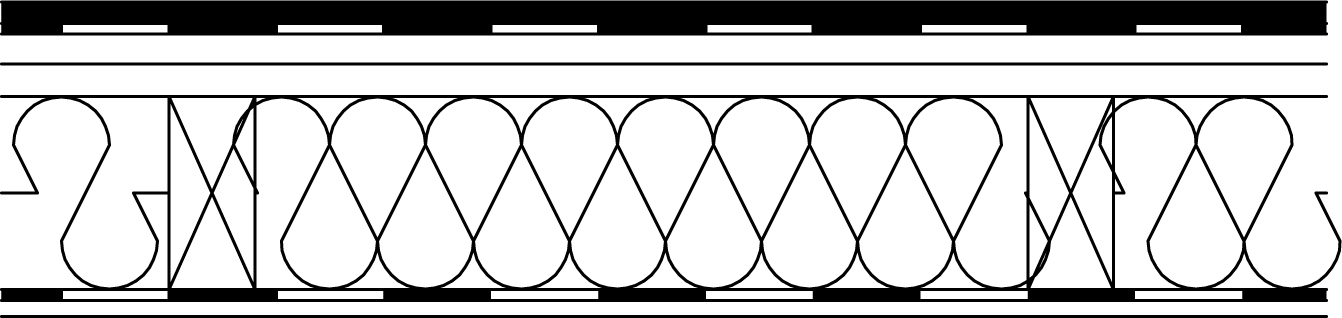

POŁAĆ DACHOWA:

-gonty bitumiczne

-papa

-deski 2,8 cm

-szczelina wentylacyjna 3 cm

-EPS 50-040 18 cm

-folia paroizolacyjna

-płyta g-k 1,5 cm
