Politechnika Lubelska w Lublinie	Laboratorium elektronicznych układów analogowych i cyfrowych
		Ćwiczenie Nr 6
Imię i nazwisko: Tadeusz Klukowski		Semestr VII	Grupa ED 7.1	Rok akad. 1999/2000
Temat ćwiczenia: Układ odejmujący pełny liczb jednobitowych.			Data wykonania 30.11.99	Ocena

1. Założenia i cel ćwiczenia:

Celem ćwiczenia było zaprojektowanie układu odejmującego pełnego liczb jedno bitowych.

2. Wyprowadzenie wzorów z tabel prawdy:

a	b	c	E
0	0	0	0
0	0	1	1
0	1	0	1
0	1	1	1
1	0	0	1
1	0	1	0
1	1	0	0
1	1	1	1

a	b	c	D
0	0	0	0
0	0	1	0
0	1	0	0
0	1	1	0
1	0	0	0
1	0	1	1
1	1	0	1
1	1	1	1

Wyjście E:

		c
		0	1
ab	00	0	1
	01	1	1
	11	0	1
	10	1	0

Wyjście D:

		c
		0	1
ab	00	0	0
	01	0	0
	11	1	1
	10	0	1

Z tablic prawdy otrzymujemy następujące zależności:

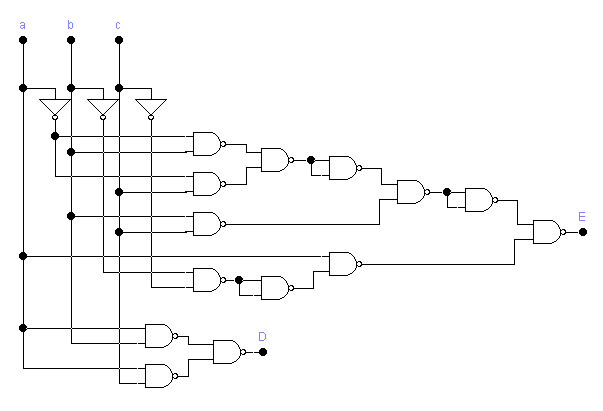

3. Schemat pomiarowy (układ po minimalizacji):

Po przeprowadzeniu pomiarów potwierdzonych przez prowadzącego zajęcia można stwierdzić, że układ realizuje założenia ćwiczenia.

4. Wnioski:
