1.CEL PROJEKTU

Celem projektu jest zaprojektowanie kopalni węgla brunatnego „KRYPTA”.

2. OPIS TERENU GÓRNICZEGO

Obszar na którym zalega złoże węgla brunatnego zlokalizowany jest w obrębie województwa zachodniopomorskiego. Został on utworzony decyzją Ministra Ochrony Środowiska Zasobów Naturalnych i Leśnictwa i wpisany do rejestru obszarów górniczych Wyższego Urzędu Górniczego.

Powierzchnia obszaru górniczego wynosi 1400 ha. Obszar ten położony jest w 85% na terenach rolniczych i leśnych oraz nieużytkach, w 6% na terenach zabudowanych, pozostałą zaś część stanowią drogi oraz linie wysokiego napięcia.

Czas istnienia kopalni przewidziano na 28 lat. Pierwsze 4 lata przewidziano na wykonanie wkopu udostępniającego, następne 21 lat na eksploatację węgla, a ostatnie 3 lata na rekultywację terenu.

3. STOSUNEK DO NIERUCHOMOŚCI

Powyższe grunty stanowią własność: Skarbu Państwa, Gminy Gryfice jak i osób fizycznych. Decyzjami właściwych Ministrów zostały przeznaczone na cele nie rolne i nieleśne, co jest zgodne z planem zagospodarowania przestrzennego. Pozyskanie ich dla kopalni nastąpi w trybie:

• nabycia lub wykupu prawa użytkowania wieczystego ( zgodnie z prawem )

• wywłaszczenia na zasadach ustawy o gospodarce gruntami i uwłaszczeniu nieruchomości.

4. OPIS KOPALINY ORAZ NADKŁADU

Wielkość zasobów obliczono biorąc pod uwagę dane z odwiertów geologicznych wykonanych na terenie wyżej wymienionej gminy.

Złoże węgla brunatnego występuje w postaci jednego nie nachylonego pokładu o miąższości: 25 m.

Średnie parametry jakościowe węgla bilansowego wynoszą:

• wartość opałowa - 8132 [kJ/ kg]

• zawartość popiołu - 24,3 [%]

• zawartość siarki - 0,65 [%]

• gęstość - 1,24 [Mg/m³]

Nadkład stanowią piaski i żwiry oraz iły . Średnia miąższość nadkładu wynosi 105 [m].

TABELA 1. Procentowy udział poszczególnych gruntów w nadkładzie:

Piaski	60 [%]
Glina piaszczysta	40 [%]

Urabiany węgiel będzie odstawiany do pobliskiej elektrownii .

Za kryterium, na podstawie którego wyznaczono granicę złoża bilansowego, przyjęto 3,5 m miąższość pokładu.

5. ZASOBY GEOLOGICZNE I PRZEMYSŁOWE

Zasoby węgla brunatnego i nadkładu zostały policzone metodą trójkątów wg wzoru:

gdzie:

Q - zasoby bilansowe złoża

m_i - średnia miąższość i - tego trójkąta

S_i - pole powierzchni i - tego trójkąta

TABELA 2. Wielkość zasobów węgla dla pokładu o miąższości 20 [m]

	Si [m^2]	mi [m.]	Qi [m^3]
S1	234532,12	23,0	5394239
S2a	225746,5	9,48	2140077
S2b	225746,5	21,21	4788083
S3a	214735,4	9,48	2035692
S3b	214735,4	21,21	4554538
S4	206803,2	9,84	2034943

Q_c = 16Q₁ + 8Q_2a + 8Q_2b + 4Q_3a + 4Q_3b + 8Q₄ = 184373568 [m³].

Objętość nadkładu wynosi: Q_N = 626870131 [m³].

Wskaźnik nadkładu wynosi: W = Q_N : Q_C =3,4 : 1

Granicę eksploatacji na powierzchni wyznaczono przyjmując generalny kąt nachylenia 26 [ ^o].

6. URABIANIE I TRANSPORT

Urabianie węgla oraz nadkładu odbywać się będzie koparkami wielonaczyniowymi kołowymi.

Węgiel urabiany będzie 2 poziomami ( + 90, + 105 ) przy pomocy koparek kołowych typu SRs 1200.

Nadkład będzie urabiany 3 poziomami ( + 120, + 140, + 165 ) przy pomocy koparek kołowych typu SRs 1700 i SRs 120

TABELA 3. Zestawienie wydajności koparek

Typ koparki	Wydajność teoretyczna [m^3/h]	Wydajność teoretyczna [m^3/h]
SRS 1300 26/3,5	2800	2340
SRS 1200 28/4*20	3450	2760
SRs 1700 22/2*0	5000	4000

System urabiania zabierkowy , postęp robót równoległy. Na poziomie gdzie występuje przerost iłów w węglu odbywać się będzie urabianie selektywne.

TEBELA 4. Max kąty nachylenia skarp:

Nr poziomu	Kat nachylenia skarpy [°]
1	70
2	65
3	60
4	55
5	60

Dla gruntów zwałowych naturalny kąt usypu wynosi: 15 - 35 [ ^o].

Zbieranie nadkładu będzie prowadzone równolegle z eksploatacją węgla. Nadkład będzie transportowany na zwałowisko zewnętrzne, a następnie na zwałowisko wewnętrzne. Węgiel w całości skierowany zostanie do elektrowni.

Transport węgla oraz nadkładu odbywać się będzie za pomocą transportu taśmowego. Rozdział nadkładu od węgla nastąpi za pomocą układów rewersyjnych.

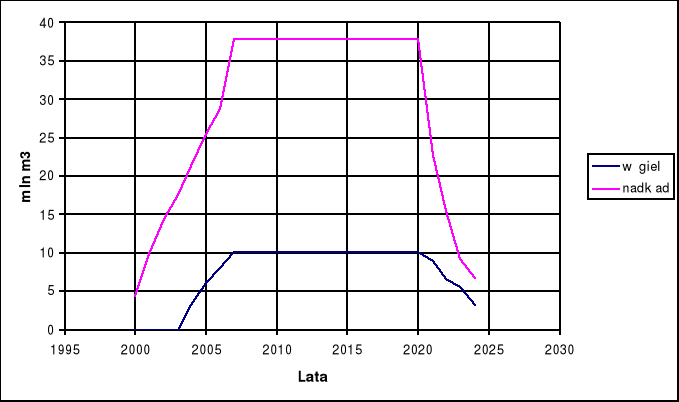

TABELA 5. Wydobycie węgla oraz nadkładu przez okres istnienia kopalni przedstawia się następująco:

Rok	Wydobycie węgla	Wydobycie nadkładu
	[mln m^3]	[mln m^3]
2000	-	2,1
2001	-	5,7
2002	-	8,5
2003	-	11,6
2004	3,6	12,2
2005	4,6	15,6
2006	6,5	22,1
2007	10,4	35,36
2008	10,4	35,36
2009	10,4	35,36
2010	10,4	35,36
2011	10,4	35,36
2012	10,4	35,36
2013	10,4	35,36
2014	10,4	35,36
2015	10,4	35,36
2016	10,4	35,36
2017	10,4	35,36
2018	10,4	35,36
2019	10,4	35,36
2020	10,4	35,36
2021	5,6	22,8
2022	4,5	15,3
2023	2,7	9,2
2024	1,9	6,7
Suma	184,37	626,87

7.STRATY EKSPLOATACYJNE I POZAEKSPLOATACYJNE

Na straty eksploatacyjne w KWB „KRYPTA” składają się straty z tytułu:

• selektywnego wybierania węgla

• pozostawienia węgla w lokalnych zagłębieniach

• częściowego eliminowania węgla wysokopopiołowego i zasiarczonego

Straty pozaeksploatacyjne to głównie zasoby pozostawione w pochylniach zjazdowych skarp stałych zboczy wyrobisk.

8.ZWAŁOWANIE

Przez pierwsze 6 lat nadkład będzie zwałowany na zwałowisko zewnętrzne. Po tym okresie kopalnia przejdzie na zwałowanie wewnętrzne.

Zwałowisko zewnętrzne będzie położone nie daleko odkrywki, co wpłynie na spadek kosztów transportowych. Zwałowisko zewnętrzne formowały będą 2 zwałowarki, a jego docelowa objętość wyniesie około 130 mln [m³]. Zwałowanie odbywać się będzie za pomocą zwałowarek typu:

• zwałowarka Ars - B5500.100

• wydajność teoretyczna - 5500 [m³/ h]

• max wysokość zwałowania - 31 [m]

Zwałowanie prowadzone będzie systemem blokowym podpoziomowo i nadpoziomowo.

9. OWODNIENIE ZŁOŻA I ZWAŁÓW

Na 1,5 roku przed rozpoczęciem wkopu udostępniającego przewidziano rozpoczęcie odwadniania górotworu. W obszarze wyrobiska odkrywkowego nadkład oraz złoże węgla będą odwodnione za pomocą studni głębinowych. Ze studni głębinowych i otworów przelewowych zlokalizowanych w odkrywce woda odprowadzana będzie rowami do zbiorników zlokalizowanych przy pompowniach. Na przedpolu odkrywki i częściowo w odkrywce w zakresie odwadniania realizowane będą następujące prace:

• studnie głębinowe z powierzchni - z odprowadzeniem wody rurociągami do potoku

• studnie głębinowe z poziomów odkrywki - z odprowadzeniem wody do rowów na poziomach

Dla uniknięcia zagrożenia wodnego w miarę potrzeb prowadzone jest odwodnienie podłoża i przedpola zwałowisk. Odwodnienie to polega na wykonaniu drenaży i rowów odprowadzających wody poza obręb zwałowiska. Odwodnienie zwałów oraz zapobieganie tworzeniu się zbiorników wodnych polega na:

• niwelowaniu powierzchni poziomów zwałowych z uwzględnieniem zachowania spadków umożliwiających wpływ wody poza obręb zwałowiska,

• wykonanie rowów umocnionych ( różne wymiary i przekroju)

• wykonanie rowów nie umocnionych ( na poziomach ruchowych zwałów)

10. OCHRONA ŚRODOWISKA

Kopalnia Prowadzona będzie stała kontrola wpływu eksploatacji na otaczające środowisko naturalne. Wybudowana zostanie oczyszczalnia ścieków , sieć osadników oraz stacja badawcza prowadząca stałą kontrolę zanieczyszczeń emitowanych przez kopalnię.

Strefa wpływu szkodliwego działania kopalni na otaczające środowisko nie jest jednoznacznie określona. Duży wpływ na środowisko będzie miało:

- wgłębne odwodnienie odkrywki, prowadzenie robót górniczych

- hałas emitowany przez maszyny i urządzenia górnicze ( koparki, zwałowarki, przenośniki taśmowe ).

Odwodnienie górotworu powoduje osiadanie terenu.

11. REKULTYWACJA

Rozpoczęcie rekultywacji nastąpi po przejściu na system zwałowania wewnętrznego. Zbocza zostaną odpowiednio ukształtowane i obsiane trawami, zasadzone zostaną gatunki drzew przystosowanych do wzrastania w trudnych warunkach glebowych, a jednocześnie o znacznym przyroście rocznym.

POLITECHNIKA WROCŁAWSKA

WYDZIAŁ GÓRNICZY

EOP GR II

PROJEKT Z PROJEKTOWANIA KOPALŃ W GÓRNICTWIE ODKRYWKOWYM

TEMAT: PROJEKT KOPALNI WĘGLA BRUNATNEGO „ KRYPTA „

WYKONAŁ : PROWADZĄCY :

MIROSŁAW WIERZBICKI PROF. DR INŻ. Z. KOZŁOWSKI
