Zadania domowe - zestaw 7

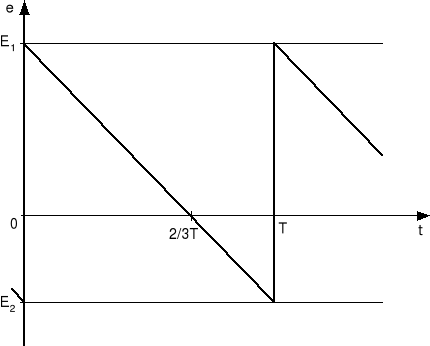

  1. Oblicz wartość średnią i skuteczną przebiegu przedstawionego na rysunku.

Dane: E1 = 100 V, E1 = 50 V.

0x01 graphic

  1. Obliczyć wartość skuteczną prądu płynącego w obwodzie podanym na rysunku a). Charakterystyka rezystancji nieliniowej podana jest na rysunku b). Napięcie zasilające ma przebieg sinusoidalny u = Usin ωt. Przebieg prądu podano na rysunku c).
    Dane: Um = 100V, U1 = 80V, I1 = 8A.

0x01 graphic

  1. Napięcie na zaciskach obwodu podanego na rysunku wynosi u = 179 sin 1256 t. Obliczyć wskazania przyrządów, funkcję przebiegu prądu dopływającego do obwodu oraz narysować wykres wektorowy napięcia i prądów. Dane: R = 10Ω, L = 20,2mH.

0x01 graphic

  1. W obwodzie podanym na rysunku przy zasilaniu napięciem sinusoidalnym o częstotliwości f, przyrządy wskazują I1 = 6A, I2 = 4A. Obliczyć wskazania amperomierza A. Jak zmienią się wskazania wszystkich amperomierzy, jeżeli częstotliwość napięcia zasilającego wzrośnie dwukrotnie, a jego wartość skuteczna pozostanie bez zmian?

0x01 graphic

  1. Oblicz prąd całkowity w obwodzie podanym na rysunku. Dane: u = 20 sin(ωt + 45°), R1 = ωL = 0x01 graphic
     = 10Ω, R2 = 100x01 graphic
    Ω.

0x01 graphic
