1. Oszacowanie objętości mieszanki betonowej

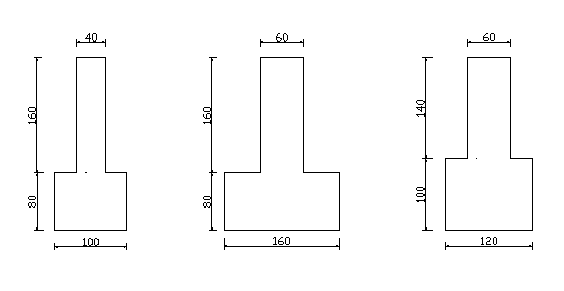

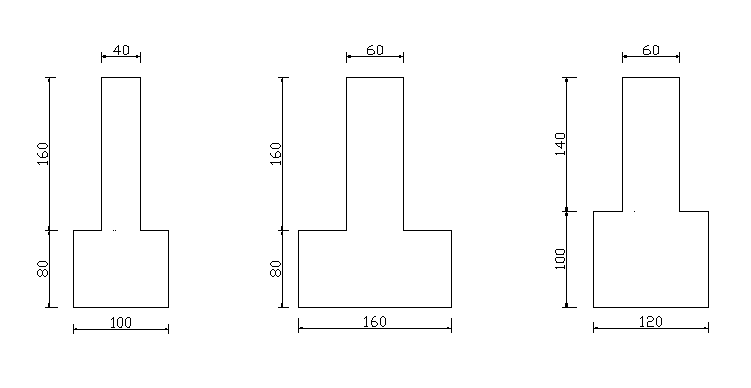

A B C

Pola powierzchni:

P_ś - pole powierzchni ściany

P_f - pole powierzchni fundamentu

A: P_ś = 0,64 m² P_f = 0,8 m³ P = 1,44 m³

B: P_ś = 0,96 m² P_f = 1,28 m³ P = 2,24 m³

C: P_ś = 0,84 m² P_f = 1,20 m³ P = 2,04 m³

Objętości betonu:

V_ś = objętość betonu dla ścian

V_f = objętość betonu dla fundamentów

V_ś = 3*200*P_śC + 3*72* P_śC + 3*60* P_śC + 5*24* P_śC + 11*24* P_śC + 9*120* P_śB + 7*48* P_śA =2411 m³

V_f = 3*200*P_fC + 3*72* P_fC + 3*60* P_fC + 5*24* P_fC + 11*24* P_fC + 9*120* P_fB + 7*48* P_fA =3307 m³

V = 2411 + 3307 = 5718 m³

Całość okresu robót podzielono na 6 pakietów 5-cio dniowych i 1 pakiet 6-cio dniowy.

Pakiet 5-cio dniowy:

1 dzień: przygotowanie i montaż deskowania

2 dzień: układanie mieszanki betonowej

3 dzień: twardnienie betonu

4 dzień: jw.

5 dzień: demontaż i oczyszczenie deskowania

Pakiet 6-cio dniowy przewiduje 3 dni twardnienia betonu w deskowaniu.

2. Podział na działki robocze i harmonogram betonowania.

Zastosowano podział na 4 działki robocze dla fundamentów (rys.1) i 3 działki robocze dla ścian (rys.2) Harmonogram betonowania - rys.4

3. Dobór betonowozu i pompy do betonu

Dobrano betonowozy marki Mercedes o pojemności 9 m³

Dobrano pompy do podawania betonu marki Putzmeister o wysięgu 33 m.

Oszacowanie ilości samochodów:

Fundamenty składają się ze stref po ok. 820 m³ każda. Potrzeba aby 5 samochodów równolegle obsługiwało 5 pomp przez ok. 9,5 godzin dziennie.

Ściany składają się ze stref po ok. 800 m³ każda. Potrzeba aby 5 samochodów obsługiwało 5 pomp przez ok. 9 godzin dziennie.

4. Wskazanie kolejności betonowania poszczególnych działek

Rys. 1 i 2

Fundamenty - 1. strefa I Ściany - 1. strefa I

2. strefa III 2. strefa III

3. strefa II 3. strefa II

4.strefa IV

5. Wskazanie przerw roboczych.

Rys. 1 i 2

6. Dobór deskowania. Wykaz elementów do zamówienia.

Przyjęto deskowanie Manto firmy Thyssen Hünnebeck Polska.

Według zaleceń producenta (instrukcja montażu - maj'98) nakład czasu pracy na montaż i demontaż deskowania wynosi ok. 0,2 - 0,5 h/m². Założono, iż prace będzie wykonywać doświadczona brygada montażowa - 0,2 h/m².

W strefach fundamentowych jest 6065 m² deskowania, co daje ok. 1516 m² na każdą strefę. Aby zamontować i zdemontować deskowanie w ciągu 2 dni potrzeba na to brygady 20 osób pracującej przez 8 godzin dziennie.

W strefach ścianowych jest 6291 m² deskowania, co daje ok. 2097 m² na każdą strefę. Aby zamontować i zdemontować deskowanie w ciągu 2 dni potrzeba na to brygady 20 osób pracującej przez 10,5 godzin dziennie.

ZAMÓWIENIE - rys. 3

7. Oszacowanie czasu betonowania

Czas betonowania - patrz harmonogram betonowania rys. 4

8. Oszacowanie kosztów robót

Koszt pomp do betonu: 152PLN * 5 * 65 godz. = 49400 PLN

Koszt betonu: 206PLN * 5718m³ = 1177908 PLN

Kosz żurawi samochodowych: 48PLN * 2 * 65 godz. = 6240 PLN

Koszt deskowania: 1,8PLN * 8242 m³ * 22dni = 326383 PLN

Suma: 1559931 PLN

---
