POLITECHNIKA LUBELSKA |
||
Laboratorium instalacji i oświetlenia |
||
Nazwisko i Imię: Piotr Gomoła (ćwiczenie odrabiane) |
Temat ćwiczenia: UKŁADY POŁĄCZEŃ INSTALACJI ELEKTRYCZNYCH |
|
Grupa ED 6.2 |
Data wykonania 04.06.2008 |
Podpis:
|
Cel ćwiczenia
Celem ćwiczenia jest zapoznanie się ze schematami jednokreskowymi, a następnie wykonanie na modelu fragmentu instalacji wzorując się na schemacie podanym przez prowadzącego.
Rys. 1
Schemat jednokreskowy połączeń odbiorników oświetleniowych z
wykorzystaniem łącznika krzyżowego
Rys. 2
Schemat ideowy rozdzielnicy R1
Rys. 3
Schemat montażowy rozdzielnicy R1

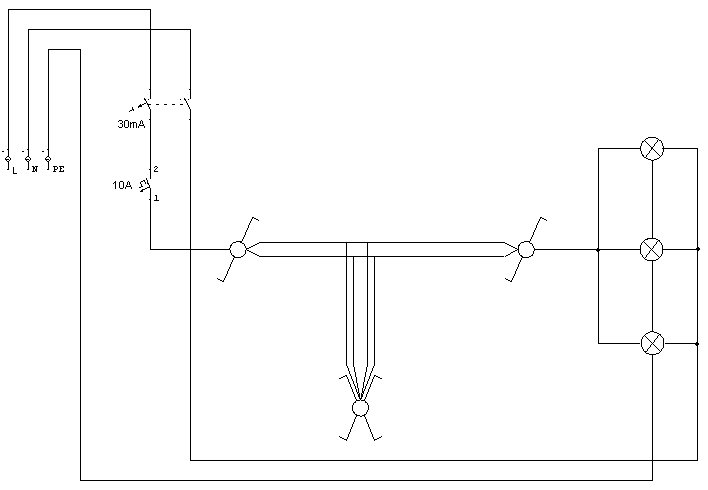

Rys. 4
Schemat realizowanego układu
Wnioski
W ćwiczeniu mieliśmy zaprojektować oraz wykonać na modelu fragment sieci elektrycznej z 3 punktami oświetleniowymi sterowanymi za pomocą dwóch łączników schodowych oraz jednego łacznika krzyżowego wzorując się na modelu jednokreskowym przedstawionym na rys. 1. W rozdzielnicy R1 zastosowaliśmy 2 rodzaje zabezpieczeń, jedno nadmiaroprądowe (10A) oraz jedno różnicowoprądowe. Wykonany układ działał poprawnie, oświetlenie można było załączyć/wyłączyć z dowlonego łącznika.
