Politechnika Lubelska |
Laboratorium Energoelektroniki |
||||
w Lublinie |
Ćwiczenie Nr 4. |
||||
Nazwisko: Ligaj Blicharz Latawiec Lis |
Imię: Mirosław Wiesław Andrzej Leszek |
Semestr
VI |
Grupa
E.D. 6.2 |
Rok akad.
1996/97 |
|
Temat ćwiczenia: Badanie prostownika jednofazowego pełnookresowego w układzie mostkowym |
Data wykonania 13.03.1997 |
Ocena
|
Układ pomiarowy:
a) Wyniki pomiarów napięćdla stanu jałowego prostownika:
Uf [V] |
U0[V] |
USK[V] |
Ut [V] |
t% [%] |
|
2Uf / π |
Uf |
|
Ut / U0 |
|
wyniki uzyskane z obliczeń |
|||
100 |
90.1 |
100 |
43.38 |
47.8 |
|
wyniki uzyskane z pomiarów |
|||
|
86,5 |
100 |
41,6 |
48,1 |
b) Wyniki pomiarów przy wyznaczaniu charakterystyki zewnętrznej prostownika :
I0 |
A |
0 |
0,14 |
0,25 |
0,32 |
0,39 |
0,45 |
0,52 |
0,57 |
0,64 |
ISK |
A |
0 |
0,25 |
0,5 |
0,65 |
0,87 |
0,95 |
1,1 |
1,2 |
1,35 |
U0 |
V |
86,5 |
86 |
86 |
85 |
85 |
84 |
84 |
83 |
83 |
USK |
V |
100 |
99 |
99 |
98 |
98 |
96 |
96 |
96 |
96 |
Ut |
V |
41,6 |
41,5 |
41,1 |
41 |
40,9 |
40,6 |
40,5 |
40,2 |
40,1 |
t |
% |
48,1 |
48,3 |
47,8 |
48,2 |
48,1 |
48,3 |
48,2 |
48,4 |
48,3 |
Charakterystyki prostownika jednofazowego pełnookresowego w układzie mostkowym :

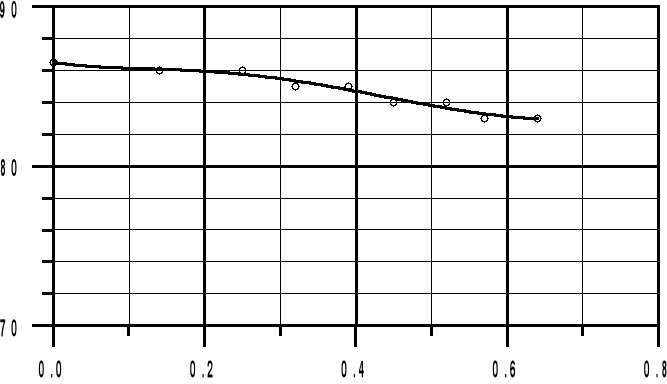

Rys. 3 Charakterystyka : U0 = f ( I0 )

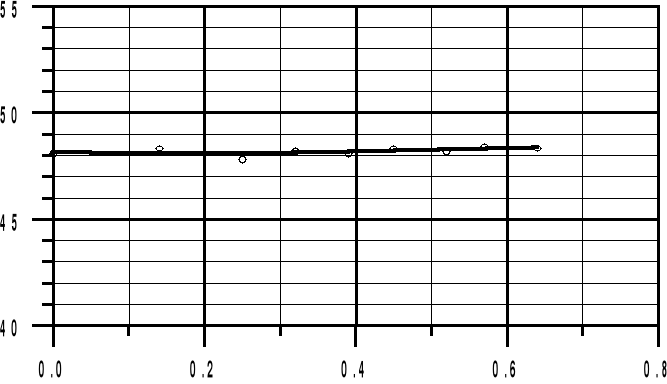

Rys. 4 Charakterystyka : t% = f ( I0 )
III. Wnioski.
W układzie mostkowym charakterystyka U0 = f ( I0 ) Rys. 3 opada od napięcia 86,5V do wartości 83V, dla ostatnich punktów pomiarowych obserwujemy stablilizację napięcia na odbirorniku na poziomie 83V. Wykres zależności t% = f ( I0 ) Rys. 4 jest prawie linią prostą, wartość współczynnika tętnień jest dość duża i powoli rośnie wraz ze wzrostem prądu obciążenia, niemniej w porównaniu z układem z punktu pierwszego jest ona nieco mniejsza.
Jak wynika z przeprowadzonych pomiarów badany układ charakteryzuje duży współczynnik tętnień napięcia wyjściowego rosnący wraz ze wzrostem obciążenia oraz bardzo niewielka stabilność napięcia, pomimo że nie były one obciążane znacznymi prądami. Wykorzystanie tych układów do zasilania urządzeń elektronicznych, czy też elektrycznych jest raczej nie realne ze względu na wymienione wcześniej wady, ponieważ każde urządzenie do stabilnej pracy potrzebuje stabilnego zasilania, czego nie zapewniają badane układy. Natomiast po zastosowaniu odpowiednich filtrów dolnoprzepustowych (opartych o elementy pojemnościowe bądź indukcyjne) dołączanych równolegle do wyjścia prostownika, których zadaniem jest wygładzanie napięcia wyprostowanego możemy już wykorzystać do zasilania innych urządzeń.
