STACJA CHŁODZENIA

CHILPAK1

WRAT-A 21-25-31-51-61-71

OBWODY ELEKTRYCZNE

ZAWARTOŚĆ:

1.0 - OBWODY GŁÓWNE

1.2 - PRESTOSTAT RÓŻNICOWY WODNY

(jeśli jest dostarczany osobno )

1.3 - WYŁĄCZNIK PRZEPŁYWU

1.4 - ZASILANIE

2.0 - DODATKOWE PRZYŁĄCZA

2.1 - ZDALNE WŁĄCZANIE/WYŁĄCZANIE

2.2 - ZDALNY ALARM ZBIORCZY

2.3 - ZDALNE STEROWANIE

2.4 - PRZYŁĄCZA DO KOMPUTERA LUB DO SYSTEMU ZARZĄDZAJĄCEGO BUDYNKAMI (BMC).

WAŻNE

UPEWNIJ SIĘ, ŻE URZĄDZENIE NIE JEST PODŁĄCZONE DO SIECI ELEKTRYCZNEJ PRZED ROZPOCZĘCIEM PRACY.

1.0 - OBWODY GŁÓWNE

Przed uruchomieniem urządzenia, następujące urządzenia będą musiały być uruchomione

1.1 - PRESTOSTAT RÓŻNICOWY WODNY

(jeśli jest dostarczany osobno ).

1.1.1 - Podłącz normalnie otwarty styk prestostatu różnicowego wodnego do końcówek 41-1 ( szeregowo z innymi urządzeniami zabezpieczającymi ) na łączówce XT1. STYK MUSI SIĘ OTWORZYĆ, GDY CIŚNIENIE RÓŻNICOWE POMIĘDZY WLOTEM, A WYLOTEM WYMIENNIKA SPADA. URZĄDZENIE MOŻE BYĆ ZAMÓWIONE Z PRESTOSTATEM JUŻ ZAINSTALOWANYM I PODŁĄCZONYM.

1.2 -WYŁĄCZNIK PRZEPŁYWU

(Jeśli nie jest zainstalowany prestostat różnicowy wodny)

1.2.1 - Podłącz normalnie otwarty styk wyłącznika przepływu do końcówek 41-1 ( szeregowo z innymi urządzeniami zabezpieczającymi ) na łączówce XT1 . STYK MUSI Się OTWORZYĆ, GDY NIE MA PRZEPŁYWU WODY.

SPECYFIKACJA

			WRAT-A
TYP URZĄDZENIA			21	25	31	51	61	71
		220-240 / 1 / 50	12,1	14,9	--	--	--	--
	Sprężarka ( A )	220-240 / 3 / 50	--	8,5	9,9	20,6	24,1	--
		380-415 / 3 / 50	--	5,0	5,7	9,8	11,4	13,3
F.L.A. ( 1 )	Razem	220-240 / 1 / 50	13.9	16.7	--	--	--	--
	( A )	220-240 / 3 / 50	--	10.3	11.6	23.2	27,2	--
		380-415 / 3 / 50	--	6.8	7.4	12.4	13,9	15,8
		220-240 / 1 / 50	62	82	--	--	--	--
L.R.A. ( 2 )	Sprężarka ( A )	220-240 / 3 / 50	--	52	112	130	172	--
		380-415 / 3 / 50	--	33	40	65	70,5	95,8
	Sprężarka ( KW )		2,5	2,9	3,4	5,9	6,5	7,3
F.L.I. ( 3 )	Razem ( KW )		3	3.4	3.8	6.5	7,1	7,9
		220-240 / 1 / 50	64	84	--	--	--	--
M.I.C. ( 4 )		220-240 / 3 / 50	--	53.8	113,8	132,6	176,2	--
		380-415 / 3 / 50	--	34,8	41,7	67,6	74,1	99,3

1) F.L.A. Natężenie prądu przy pełnym obciążeniu

2) L.R.A. Natężenie prądu przy stojącym wirniku sprężarki

3) F.L.I. Moc wejściowa sprężarki przy pełnym obciążeniu (przy maksymalnych znamionowych warunkach pracy

4) M.I.C. Maksymalny prąd rozruchowy urządzenia

Skoki napięcia : maks. 3%

Napięcie: 220 / 240 * 6%

380 / 415 * 6%

UWAGA:

Urządzenia WRAT-A wielkość 61 i 71 różnią się od mniejszych jednostek przez zastosowanie obiegowych pomp wodnych zasilanych napięciem trójfazowym (400/3/50) zamiast zasilania napięciem jednofazowym (230/1/50).

OSTRZEŻENIE:

WSZYSTKIE URZĄDZENIA ZABEZPIE-CZAJĄCE PODŁĄCZONE DO KOŃCÓWEK 41-1 AUTOMATYCZNIE SIĘ ZERUJĄ, GDY AWARIA ZOSTANIE USUNIĘTA.

1.3 -ZASILANIE

1.3.1 - 220-240/1/50+N URZĄDZENIE JEDNOFAZOWE.

1.3.1.1 - Podłącz przewód FAZOWY do końcówki L1 na automatycznym wyłączniku QM1.

1.3.1.2 - Podłącz przewód ZEROWY do końcówki N na automatycznym wyłączniku QM1.

1.3.1.3 - Podłącz przewód uziemiający do końcówki uziomowej.

1.3.2 - 380-415/3/50+N URZĄDZENIE TRÓJFAZOWE

1.3.2.1 - Podłącz przewód FAZOWY do końcówki L1 L2 L3 na automatycznym wyłączniku QM1.

1.3.2.2 - Podłącz przewód ZEROWY do końcówki N na automatycznym wyłączniku QM1.

1.3.2.3 - Podłącz przewód uziemiający do końcówki uziomowej.

OSTRZEŻENIE KABLE ŁĄCZĄCE MUSZĄ MIEĆ ODPOWIEDNIĄ SEKCJĘ DLA MOCY UŻYWANEJ PRZEZ URZĄDZENIE (PATRZ ZAŁĄCZONA TABELA SPECYFIKACJI ELEKTRYCZNEJ) I MUSZĄ SIĘ ZGADZAĆ Z OBOWIĄZUJĄCYMI PRZEPISAMI. ZE SZCZEGÓLNĄ OSTROŻNOŚCIĄ NALEŻY ZADBAĆ O UZIEMIENIE SYSTEMU PRZY UŻYCIU OKREŚLONYCH KOŃCÓWEK NA PANELU STEROWNICZYM.

WAŻNE JEST ZAINSTALOWANIE NA POCZĄTKU OBWODU JAKIEGOŚ ZABEZPIECZENIA PRZECIWKO ZWARCIOM. TO

ZABEZPIECZENIE MUSI POSIADAĆ MOC ZDOLNĄ PRZERWAĆ OBWÓD PRZY OKREŚLONYM PRĄDZIE ZWARCIA W TEJ CZĘŚCI URZĄDZENIA

2.0 - DODATKOWE PRZYŁĄCZA

2.1 - ZDALNE WŁĄCZANIE/WYŁĄCZANIE

( Zegar lub programator tygodniowy )

To przyłącze umożliwia załączenie i wyłączenie urządzenia z oddalonej pozycji bez potrzeby pójścia do pomieszczenia, gdzie ono się znajduje.

2.1.1 - Podłącz wolny styk na zdalnym urządzeniu załączająco/wyłączającym do końcówek 4-1 na łączówce XT1.

UWAGA: OTWARTY STYK oznacza WYŁĄCZONE URZĄDZENIE..

ZEWRZYJ KOŃCÓWKI 4-1, JEŚLI NIE MASZ ZAMIARU UŻYWAĆ TEGO ZŁĄCZA JEŚLI ICH NIE ZEWRZESZ, BŁĄD (E00) ZOSTANIE WYŚWIETLONY NA WYŚWIETLACZU PANELU STEROWNICZEGO.

2.2 - ZDALNY ALARM ZBIORCZY.

To złącze zapewnia zdalne wskazywanie alarmów urządzenia.

2.2.1 - Podłącz zbiorczy system alarmowy ( światło, brzęczyk itp. ) szeregowo do końcówek 5-6 na łączówce XT1.

2.2.2 - Powstały w ten sposób system należy podłączyć do zasilania o prądzie przemiennym i napięciu maks. 24V. Maksymalne obciążenie wynosi 300 mA.

OSTRZEŹENIE: Triak przewodzi, gdy zostanie wyzwolony alarm.

KOD	ELEMENT
AP1	Główny moduł sterowniczy
AP2	Moduł sterowniczy wentylatora
AP3	Przełącznik czasowy
BT1	Czujnik temp. wody na wlocie
BT2	Czujnik temp. wody na wylocie
BT3	Czujnik temp. czynnika chłodniczego
C1 C2	Skraplacze
E1	Termik wentylatorów
FU1	Bezpiecznik obwodu dodatkowego
HL1	Zdalna zbiorcza sygnalizacja
KM1	Stycznik sprężarki
M1	Silnik sprężarki
M2 M3	Silnik wentylatora
M4	Silnik pompy
Q	Wyłącznik przepływu
QM1	Automatyczny wyłącznik obwodu
R1	Zabezpieczenie przeciwzamarzaniowe
R2	Zabezpieczenie
S1	Zdalne włączanie/wyłączanie
SP1	Wyłącznik wysokiego ciśnienia
SP2	Wyłącznik niskiego ciśnienia
SP5	Prestostat różnicowy
ST1	Termostat zabezpieczający sprężarkę
TZ1	Transformator zawierający filtr przeciwzakłóceniowy
XT1	Łączówka
YV1	Zawór 4-drogowy
Z2	Filtr eliminujący zakłócenia RC
..............	Podłączenie użytkownika
1	Nie zawiera zasilania
2	Dodatkowy
3	Jedynie urządzenia 31-51
4	Jedynie urządzenia 51

Uwaga :

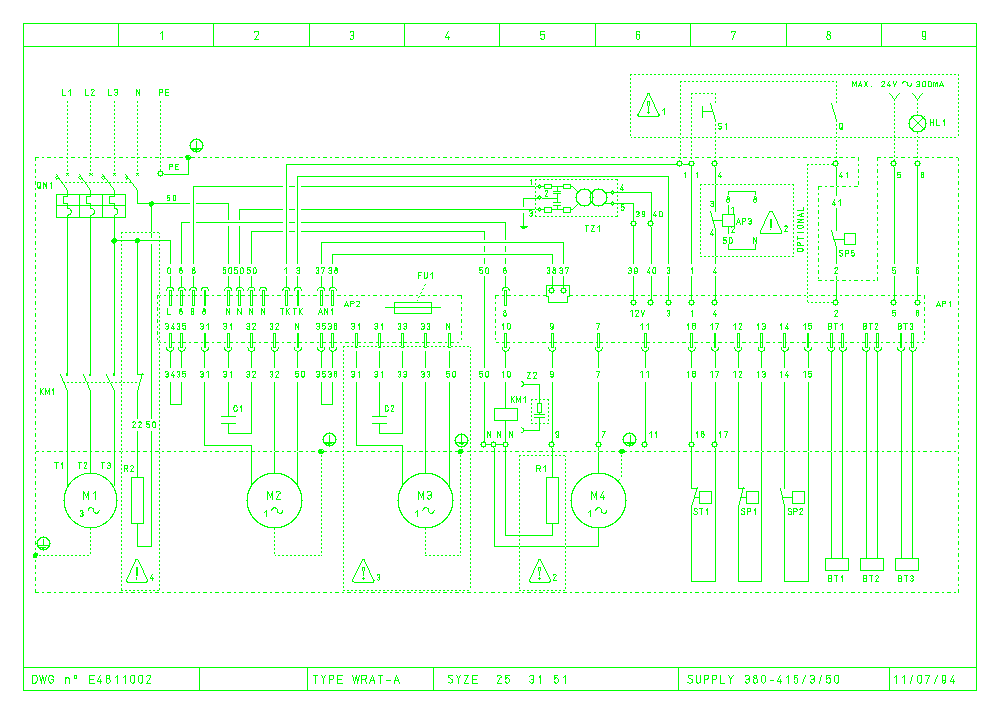

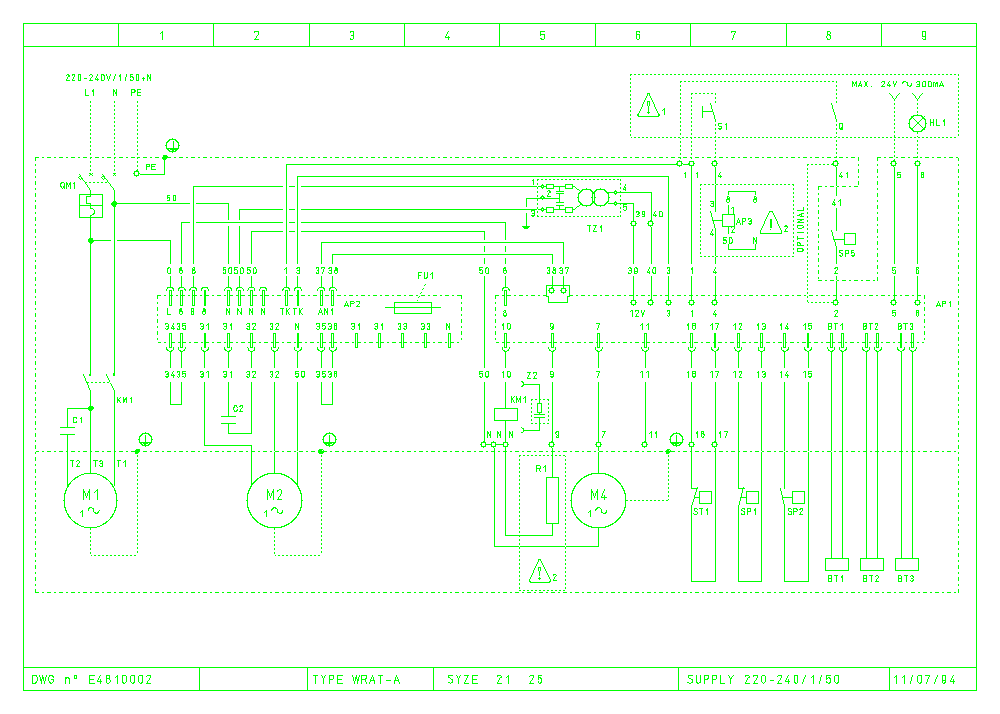

Powyższy rysunek pokazuje schemat standartowego urządzenia. Kod identyfikujący go jest taki sam jak na tabliczce znamionowej. Urządzenia specjalnie są zaopatrzone w swój wykres, który musi mieć ten sam kod jak na tabliczce znamionowej.

2.3 - PODŁĄCZENIE DO ZDALNEGO STEROWANIA.

Ten zestaw umożliwia kontrolowanie urządzenia z oddalonej pozycji przy użyciu oddzielnego panelu sterującego bez konieczności podejścia do urządzenia. Działanie zdalnego panelu sterującego jest dokładnie takie samo jak panelu sterującego na urządzeniu.

Ten zestaw zawiera :

- 1 x ZDALNY PANEL STERUJĄCY

- 1 x MODUŁ OBWODU PRĄDOWEGO

- 1 x 8 - ŻYŁOWY KABEL POŁĄCZENIOWY

Aby zainstalować moduł:

2.3.1 - Wyłącz zasilanie urządzenia poprzez zwolnienie zainstalowanego automatycznego wyłącznika.

2.3.2 - Osiągnij dostęp do płyty elektrycznej poprzez usunięcie śrub z przedniego panelu urządzenia i ściągnięcie panelu.

2.3.3 - Umieść moduł obwodu prądowego w dostarczonym zacisku DIN.

2.3.4 - Włącz jeden koniec 8-żyłowego kabla do gniazda na GŁÓWNYM MODULE STERUJĄCYM.

2.3.5 - Włącz jeden koniec 8-żyłowego kabla do gniazda na MODULE OBWODU PRĄDOWEGO.

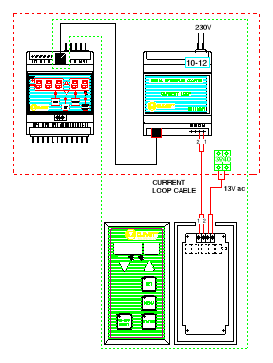

2.3.6 -Podłącz ZDALNY PANEL STERUJĄCY do MODUŁU OBWODU PRĄDOWEGO jak jest to pokazane na załączonym wykresie obwodu. Zalecamy użycie skręcanego kabla, by uniknąć zakłóceń elektromagnetycznych. MAKSYMALNA DŁUGOŚĆ KABLA - 80 M.

2.3.7 - Podłącz MODUŁ OBWODU PRĄDOWEGO do zasilania poprzez połączenie końcówek 10-12 na module, do końcówek 8-N na płycie elektrycznej.

2.4 - PRZYŁĄCZA DO KOMPUTERA LUB DO SYSTEMU ZARZĄDZAJĄCEGO BUDYNKAMI (BMC).

Ten zestaw umożliwia podłączenie MODUŁU STERUJĄCEGO urządzenia do KOMPUTERA lub DO SYSTEMU ZARZĄDZAJĄCEGO BUDYNKAMI (BMC) .

Zestaw zawiera.

- 1 x RS485 MODUŁ

- 1 x RS232 MODUŁ

- 1 x 8 - ŻYŁOWY KABEL POŁĄCZENIOWY

- 1 x RS485 i 1 x RS232 KABEL POŁĄCZENIOWY

(nie dostarczany )

Aby zainstalować zestaw:

2.4.1 - Wyłącz zasilanie urządzenia poprzez zwolnienie zainstalowanego automatycznego wyłącznika.

2.4.2 - Osiągnij dostęp do płyty elektrycznej poprzez usunięcie śrub z przedniego panelu urządzenia i ściągnięcie panelu.

2.4.3 - Umieść moduł RS485 w dostarczonym zacisku DIN.

2.4.4 - Włącz jeden koniec 8-żyłowego kabla do gniazda na GŁÓWNYM MODULE STERUJĄCYM.

2.4.5 - Włącz jeden koniec 8-żyłowego kabla do gniazda na MODULE 485.

2.4.6 - Podłącz MODUŁ RS485 do MODUŁU RS232 jak jest to pokazane na załączonym wykresie obwodu. Zalecamy użycie koncentrycznego kabla ekranowego. Ekran musi być bezpośrednio uziemiony ( różny uziom do uziomu zasilania ). MAKSYMALNA DŁUGOŚĆ KABLA - 1000 M.

2.4.7 - Podłącz MODUŁ RS485 do zasilania poprzez połączenie końcówek 10-11 na module, do końcówek 8-N na płycie AP2.

2.4.8 - Podłącz MODUŁ RS232 do zasilania poprzez połączenie końcówek 10-12 na module, do gniazda zasilającego 230 V.

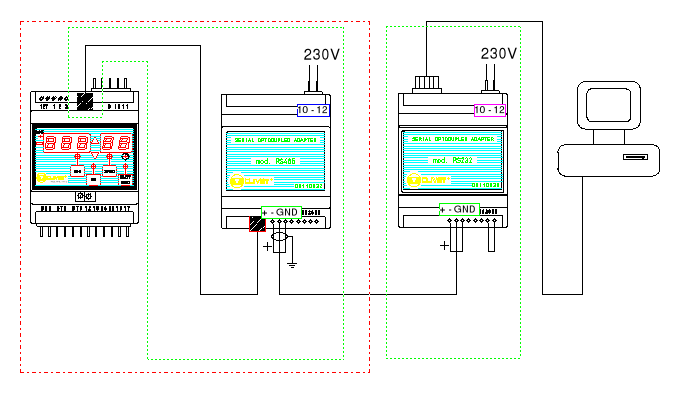

2.4.9. - Podłącz MODUŁ RS232 do wejścia RS232 na komputerze jak pokazano na załączonym schemacie obwodu.

Zestaw szeregowych interfejsów RS485 i RS232 do łączenia z komputerem lub z systemem zarządzającego budynkami (BMC) .

1

2

2

4

3

5

4

ME 48021-12/94-PL

WRAT-A 51

WRAT-A 21-25-31

---
