STACJA CHŁODZENIA CHILPAK 2

WRAT-A 21-25-31-51-61-71

INSTALOWANIE,

ZASADA DZIAŁANIA,

KONSERWACJA I

ZALECENIA B.H.P.

WSTĘP

INSTRUKCJA ZAWIERA NASTĘPUJĄCE SEKCJE, KTÓRE NALEŻY TRAKTOWAĆ JAKO INTEGRALNĄ CZĘŚĆ CAŁOŚCI I NIE NALEŻY ICH ROZDZIELAĆ.

MG 48021-12/94-PL	MR 48021 -PL	ME 48021 -PL	MF 48021 -PL	MC 48021 -PL
Wstęp	Odbiór	Obwody elektryczne	Rozruch	Układ sterowania
MT 48021 -PL	MM 48021 -PL
Szukanie usterek	Okresowa konserwacja

WAŻNE

Zawartość instrukcji została opracowana tak, by zapewnić prawidłowe zainstalowanie, dopasowanie i konserwację, tak więc:

* uważnie i starannie przeczytaj instrukcję;

* urządzenie musi być instalowane przez wykwalifikowany personel inwestora lub wykonawcy, który wcześniej winien zostać zapoznany z odpowiednimi rozdziałami niniejszej instrukcji.

* uprawnionymi do rozruchu są wyłącznie pracownicy serwisu producenta.

* inwestor zgodnie z zaleceniami producenta wyznaczy pracownika do nadzoru nad urządzeniami.

* pracownik wyznaczony do nadzoru winien posiadać stosowne kwalifikacje, oraz winien szczegółowo zapoznać się z zasadami działania i konserwacji urządzenia zgodnie z całością niniejszej dokumentacji.

* ww. pracownik winien także uczestniczyć w procesie rozruchu dokonywanymi przez serwis producenta, by w sposób czynny zapoznać się z zasadami pracy urządzenia.

* pracownik wyznaczony do nadzoru winien stosować się do zaleceń w zakresie ochrony przed porażeniem prądem elektrycznym.

• Producent odmawia wszelkiej odpowiedzialności i automatycznie odstępuje od prawa gwarancji, jeśli dokonano mechanicznych lub elektrycznych modyfikacji urządzenia. Manipulowanie, nieautoryzowane naprawy i modyfikacje urządzenia powodują utratę gwarancji.

• Podczas instalowania postępuj zgodnie z przepisami bezpieczeństwa i higieny pracy.

• Upewnij się, że zasilanie zgadza się z danymi na tabliczce znamionowej, znajdującej się wewnątrz panelu elektrycznego.

• Przechowuj instrukcję i schemat obwodu elektrycznego. Upewnij się, że gdy zajdzie potrzeba, są one łatwo dostępne dla użytkownika .

• Opakowanie (torby plastikowe, porowaty polistyren, gwoździe itp.) są potencjalnie niebezpieczne i powinny być trzymane z dala od dzieci.

• Agregat skraplający został zaprojektowany na potrzeby klimatyzacji ( wraz z wewnętrznym urządzeniem) na czynnik chłodniczy R22..

• Odłącz urządzenie w przypadku awarii lub złego funkcjonowania.

• Jeśli konieczne są naprawy, należy zamawiać serwis zaaprobowany przez CLIVET i zawsze należy nalegać na użycie oryginalnych części zamiennych. Użycie nieoryginalnych części i/lub nieautoryzowanego serwisu może spowodować niebezpieczną pracę urządzenia.

Producent odmawia wszelkiej odpowiedzialności za bezpośrednie lub pośrednie

zniszczenie przedmiotów lub zranienie ludzi , wynikające z niestosowania się do tej instrukcji.

MG 48021-12/94-PL

USTAWIANIE

Urządzenia te zostały zaprojektowane do instalowania na zewnątrz

• Upewnij się, że podłoże jest idealnie poziome i może udźwignąć pełny ciężar urządzenia (patrz rozkład wagi na stronie 4).

Umieść płytę gumy pomiędzy podstawą urządzenia, a podłożem (by zredukować hałas i drgania).

• Upewnij się, że urządzenie posiada minimalną, wymaganą przestrzeń roboczą.

• Jeśli urządzenie jest zainstalowane na balkonie lub dachu, użyj podkładek przeciwdrganiowych. W takim przypadku zewnętrzne instalacje muszą być podłączone za pomocą elastycznych złączy

• Umieść urządzenie tak, aby było zabezpieczone na dwóch dłuższych bokach przed dominującymi wiatrami.

• Umocuj urządzenie do podłoża.

OGÓLNA CHARAKTERYSTYKA

Model WRAT A	21	25	31	51	61	71	Dane dla:
Napięcie nominalne	220-240/150		380-415/3/50				* Nasycona temperatura
Moc znamionowa kW	6,7	8	9,1	14,2	16,1	17,6	ssania 12/7 °C
Wyd. przepływu wody l/s	0,32	0,38	0,43	0,67			* Temperatura otoczenia
Spadek ciśnienia kPa	52	49	44	29			30°C
Typ Sprężarki	Spiralna			Tłokowa	Scroll		Typ oleju:
Pręd. obrotowa obr/min	2900	2900	2900	2900	2900	2900	WHITE OIL (SONTEX 200L) 21-25-31
Ilość oleju l	0,7	0,9	1	2	1,7	1,7	TEXACO WF 32 51
Stopień sterowania	1
Zabez. sprężarki	Klixon wewnętrzny

Skraplacz
Materiał	miedziane rury/aluminiowe żebra
Ilość	1
Pole pow. str. przedniej m^2	0,66	0,83	0,83	1,07	1,55	1,55
Odstęp żeber mm	2,1
Ilość rzędów	2
Średnica rury mm	9,52
Ciśnienie próbne kPa	3000

Wentylator osiowy							Uwaga :
Liczba i średnica n° x ∅	1x450		2x360	2x450	1x630	1x630	* Silnik klatkowy
Prędkość obrotowa obr/min	870		890	870	870		* Kratka zabezpieczająca
Wydatek powietrza l/s	930	970	1380	1945	2222	2222
Moc znamionowa n° x kW	1x0,16		2x0,07	2x0,16	1x0,32

Parownik
Materiał	Fe 37
Ilość	1
Pojemność wodna l.	2,9	3,7	5,7

Zbiornik zasobnikowy
Materiał	AISI 304
Ilość	1
Pojemność wodna l.	35	50	80

Czynnik chłodniczy R22
Ilość kg	2,3	2,6	3,0	3,3	4,7

Waga i rozmiary
Waga dostawy (ok.) kg	112	124	127	164	203	203
Objętość opakowania (ok.) m^3	0,52	0,63	0,63	0,82	1,1	1,1

Zakres działania							Uwaga:
Maks. temp. powietrza na wlocie do skraplacza (1) °C	46,5			47	47,5	46	1 - Urządzenie w pełni obciążone - woda schładzana 12/7°C
Min. temp. powietrza na wlocie do skraplacza (1) °C	-10	-8	-11	-15	-10	-15	2 - Z Δt=5 °C
Maks. temp. wody na wyjściu z parownika (2), pow.30°C °C	19	18	19		18	19
Maks. temp. wody na wyjściu z parownika (2), pow.40°C °C	18	17	18		17	18
Min. temp. wody na wyjściu z parownika (2) °C	3
Zakres schłodzenia wody °C	3 ÷ 8

AKCESORIA

Urządzenia WRAT mogą być wyposażone w akcesoria:

* sitko ze stali nierdzewnej

* zabezpieczenie wymiennika ciepła

* podkładki przeciwdrganiowe

* podgrzewacz przeciwzamarzaniowy

* zestaw interfejsów PC lub BMS

* inne od standardowego napięcie zasilające

* przyłącze do zdalnego panelu sterującego mikroprocesora

* działanie przy schłodzonej wodzie poniżej +4°C

INSTALACJA URZĄDZENIA

Dla optymalnej pracy, konieczne jest prawidłowe ustawienie urządzenia.

Wszelkie przeszkody dla strumienia powietrza, źródła ciepła (wyloty gorącego powietrza itp.), zła wentylacja, liście lub inne odpady zatykające wymienniki ciepła, dominujące wiatry, które zmniejszają lub zwiększają przepływ powietrza, mogą spowodować złe funkcjonowanie lub zatrzymanie urządzenia.

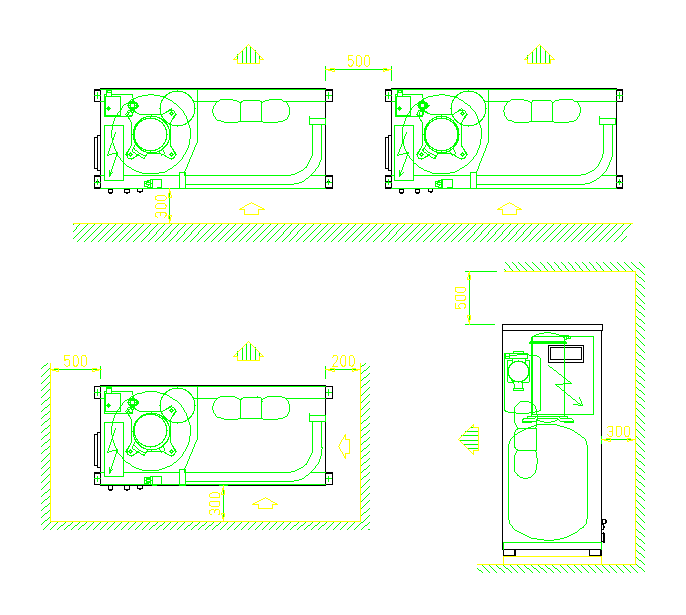

Dla dobrej pracy i konserwacji, podczas instalowania urządzenia należy pozostawić konieczne odstępy.

Rysunki poniżej pokazują różne rozwiązania, które należy ocenić indywidualnie i wykonać polecenia zgodnie z instrukcją.

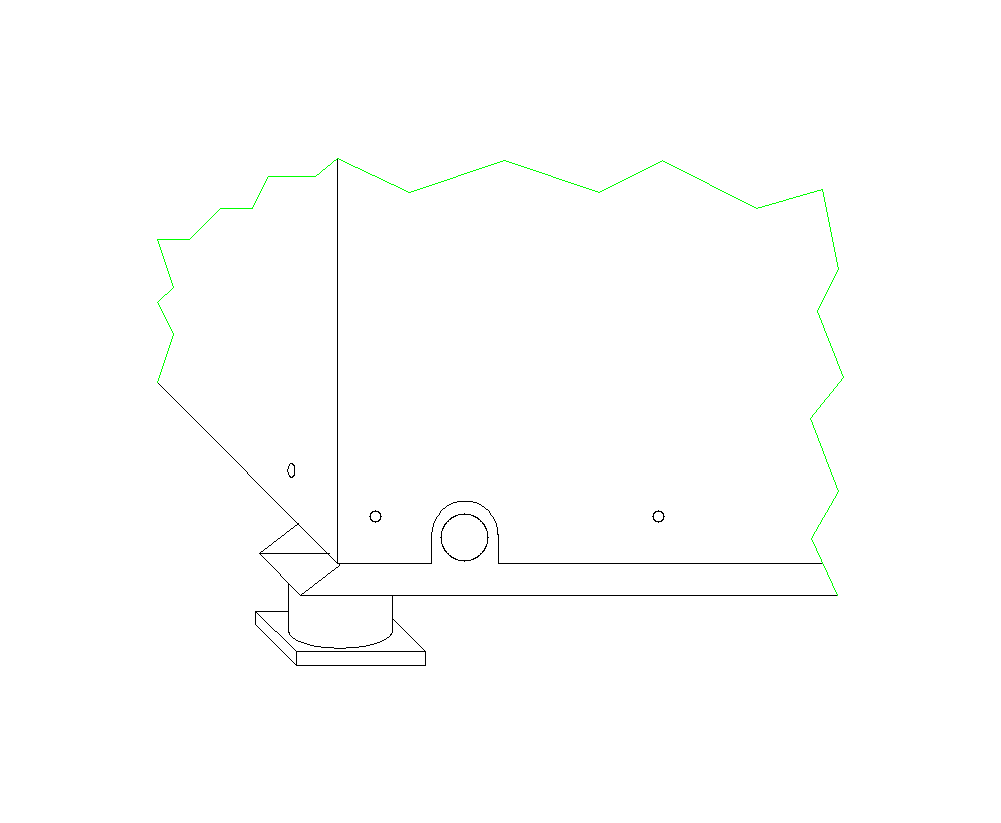

SCHEMAT INSTALACJI WODNEJ PODKŁADKI PRZECIWDRGANIOWE

(proponowany)

Legenda:

A = Przyłącze serwisowe R = Zawór kulowy

F = Czyszczak z sitem RS = Zawór spustowy

GE = Złącze elastyczne SA = Zbiornik (jeśli jest potrzebny)

GRA = Automatyczny dozownik T = Termometr

wody z zasuwą VP = Zbiornik przeponowy

M = Manometr VS = Zawór nadmiarowy

P = Pompa VSA = Automatyczny zawór

PD = Prestostat różnicowy odpowietrzający

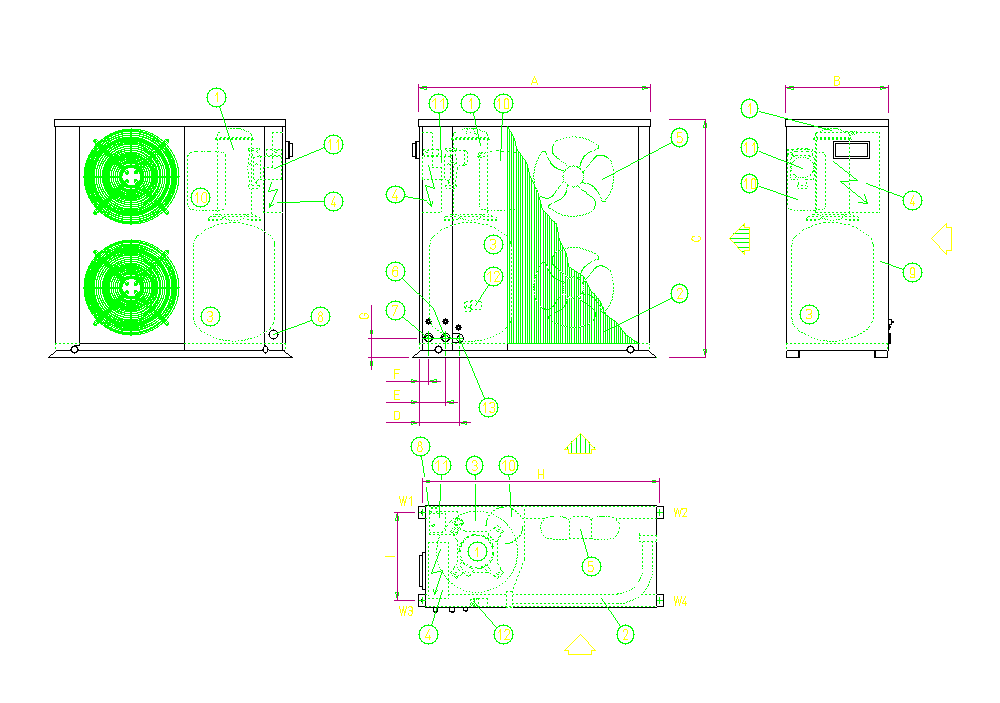

WYMIARY I ROZKŁAD WAGI

WYMIARY										WAGA
Typ	A	B	C	D	E	F	G	H	I	W1	W2	W3	W4	Całk.
21	1040	461	870	180	120	45	86	1070	398	39	20	35	18	112
25	1040	461	1070	180	120	45	86	1070	398	46	24	36	18	124
31	1040	461	1070	180	120	45	86	1070	398	47	24	37	19	127
51	1103	532	1150	180	120	45	86	1129	465	55	32	49	28	164
61	1397	542	1222	203	143	68	95	1415	493	75	26	75	27	203
71	1397	542	1222	203	143	68	95	1415	493	105	36	105	37	283

Uwaga: wymiary w mm, waga w kg

NASTAWY AUTOMATYKI

	Otwarty	Zamknięty
Prestostat wysokiego ciśnienia (kPa)	2402	1814	Zabezpieczenie przed wys. ciśn. - płytka łatwotopliwa (°C)	124
Prestostat niskiego ciśnienia (kPa)	274	411	Maks. ilość załączeń sprężarki na godz.(n°)	10
Podgrzewacz przeciwzamarzaniowy (°C)	3	5,5	Termostat zabezpieczający na wyjściu ze sprężarki (°C)	120

Uwaga: Prestostat wysokiego ciśnienia i termostat zabezpieczający na wyjściu ze sprężarki muszą być resetowane ręcznie. Prestostat niskiego ciśnienia resetuje się automatycznie

DANE OHAŁASIE

	Poziom szumu ( dB )							Całkowity
Typ	Średnia częstotliwość pasma ( Hz )							poziom szumu
	125	250	500	1000	2000	4000	8000	dB(A)
21	64,4	58,4	61,2	65,0	61,6	53,3	41,1	41,8
25	63,8	64,4	66,7	66,9	63,0	54,9	45,3	42,8
31	58,1	51,1	64,8	63,4	60,7	52,4	41,4	38,4
51	64,6	67,6	68,2	63,6	65,0	58,6	50,6	43,8
61	60,6	67,8	67,6	67,7	64,8	60,0	53,1	43,2
71	60,6	67,8	67,6	67,7	64,8	60,0	53,1	43,2

Uwaga:

- Poziomy szumu odnoszą się do pracy przy pełnym obciążeniu, przy maksymalnej prędkości wentylatora, przy schłodzonej wodzie 7°C i przy temperaturze powietrza w skraplaczu 32°C

- Poziom szumu mierzony jest 10 metrów od obudowy w trakcie pracy urządzenia ( w otwartej przestrzeni).

- Poziom szumu dla 1x10^-12 W

- Poziom ciśnienia akustycznego dla 2x10^-5 Pa

4

2

2

4

3

MG 18102-05/94-GB

4

4

MG 18102-05/94-GB

6

MG 18102-05/94-GB

Uwaga: wymiary w mm

(dodatkowo)

PANEL STEROW. OBSŁUGI

( dodatkowo )

Legenda :

1 - Sprężarka

2 - Wężownica skraplacza

3 - Zbiornik zasobnikowy

4 - Panel elektryczny

5 - Wentylatory osiowe

6 - Wlot wody ∅ 1”

7 - Wylot wody ∅ 1”

8 - Wejście kabla elektrycznego

9 - Dostęp do panelu elektrycznego

i sprężarki

10 - Zbiornik przeponowy

11 - Pompa (rozmiar 21 - 51) Pompa (rozmiar 71 )

12 - Zawór bezpieczeństwa

13 - Złącza do napełniania

∅ 1/2” ( rozmiar 21 -51 )

14 - Złącza do napełniania

∅ 1/2” (rozmiar 71 )

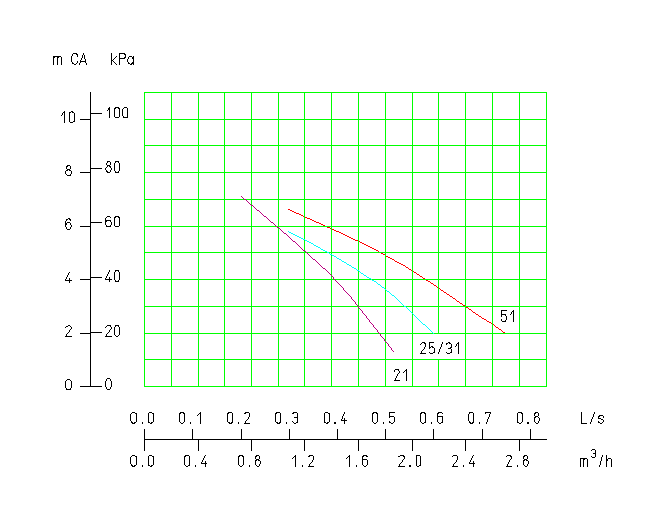

Wysokość podnoszenia pompy

---
