1. Sprawdzam wyznaczalność ramy:

Rama jest jednokrotnie niewyznaczalna.

2. Wyznaczam obciążenia od sił:

2.1. Od sił rzeczywistych:

a) słup

b) rygiel

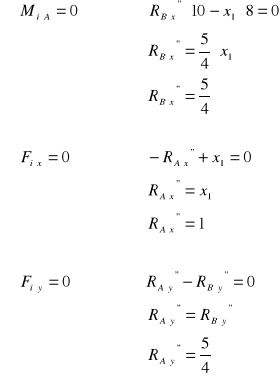

2.2. Od siły
:

a) słup

b) rygiel

3. Wyznaczam reakcje X₁:

Dla ramy jednokrotnie statycznie niewyznaczalnej kanoniczny układ równań na postać:

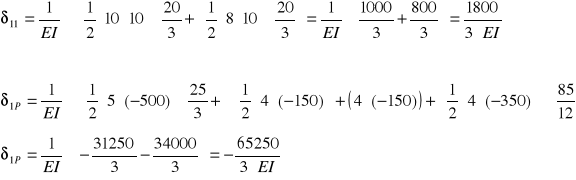

Do wyznaczenia poszczególnych elementów równania korzystam z wykresów obciążeń:

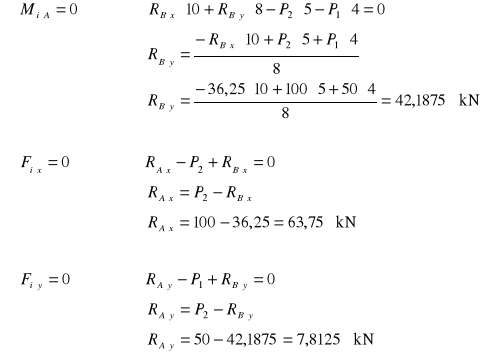

4. Wyznaczam reakcje w podporach:

5. Wyznaczam momenty gnące:

a) słup

b) rygiel

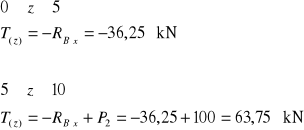

6. Wyznaczam siły tnące:

a) słup

b) rygiel

7. Wyznaczam siły normalne:

a) rygiel

b) słup
