WĘZŁY:

WĘZŁY:

------------------------------------------------------------------

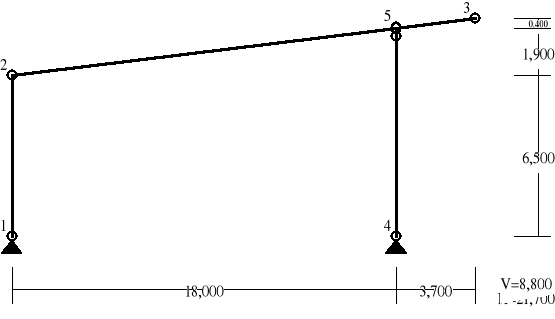

Nr: X [m]: Y [m]: Nr: X [m]: Y [m]:

------------------------------------------------------------------

1 0,000 0,000 4 18,000 0,000

2 0,000 6,500 5 18,000 8,400

3 21,700 8,800

------------------------------------------------------------------

PRĘTY UKŁADU:

Typy prętów: 00 - sztyw.-sztyw.; 01 - sztyw.-przegub;

10 - przegub-sztyw.; 11 - przegub-przegub

22 - cięgno

------------------------------------------------------------------

Pręt: Typ: A: B: Lx[m]: Ly[m]: L[m]: Red.EJ: Przekrój:

------------------------------------------------------------------

1 00 1 2 0,000 6,500 6,500 1,000 3 I 600

2 01 4 5 0,000 8,400 8,400 1,000 1 I 550

3 00 5 3 3,700 0,400 3,722 1,000 2 I 360

4 00 2 5 18,000 1,900 18,100 1,000 3 I 600

------------------------------------------------------------------

WIELKOŚCI PRZEKROJOWE:

------------------------------------------------------------------

Nr. A[cm2] Ix[cm4] Iy[cm4] Wg[cm3] Wd[cm3] h[cm] Materiał:

------------------------------------------------------------------

1 213,0 99180 3490 3607 3607 55,0 1 Stal St0

2 97,1 19610 818 1089 1089 36,0 1 Stal St0

3 253,0 138394 4850 4613 4613 60,0 1 Stal St0

------------------------------------------------------------------

STAŁE MATERIAŁOWE:

------------------------------------------------------------------

Materiał: Moduł E: Napręż.gr.: AlfaT:

[N/mm2] [N/mm2] [1/K]

------------------------------------------------------------------

1 Stal St0 205000 175,000 1,20E-05

------------------------------------------------------------------

ZESTAWIENIE MATERIAŁU:

------------------------------------------------------------------

Oznaczenie: Materiał: Długość[m] Masa[t]

------------------------------------------------------------------

I 600 Stal St0 1x 6,50 + 1x18,10 = 24,60 4,885

I 550 Stal St0 1x 8,40 = 8,40 1,405

I 360 Stal St0 1x 3,72 = 3,72 0,284

------------------------------------------------------------------

MASA CAŁKOWITA USTROJU: 6,574

------------------------------------------------------------------

OBCIĄŻENIA: ([kN],[kNm],[kN/m])

------------------------------------------------------------------

Pręt: Rodzaj: Kąt: P1(Tg): P2(Td): a[m]: b[m]:

------------------------------------------------------------------

Grupa: C "ciężar własny" Stałe γf= 1,10/0,90

3 Liniowe-Y 0,0 4,60 4,60 0,00 3,72

4 Liniowe-Y 0,0 4,60 4,60 0,00 18,10

Grupa: P "ssanie wiatru" Zmienne γf= 1,30

3 Liniowe 6,2 -1,65 -0,40 0,00 3,72

4 Liniowe 6,0 -7,50 -1,65 0,00 18,10

Grupa: S "śnieg" Zmienne γf= 1,40

3 Liniowe-Y 0,0 4,00 4,00 0,00 3,72

4 Liniowe-Y 0,0 4,00 4,00 0,00 18,10

Grupa: T "technologiczne" Zmienne γf= 1,20

3 Liniowe-Y 0,0 0,60 0,60 0,00 3,72

4 Liniowe-Y 0,0 0,60 0,60 0,00 18,10

Grupa: W "parcie wiatru" Zmienne γf= 1,30

3 Liniowe 6,2 1,65 0,40 0,00 3,72

4 Liniowe 6,0 7,50 1,65 0,00 18,10

------------------------------------------------------------------

==================================================================

W Y N I K I

Teoria I-go rzędu

Kombinatoryka obciążeń

==================================================================

OBCIĄŻENIOWE WSPÓŁ. BEZPIECZ.:

------------------------------------------------------------------

Grupa: Znaczenie: d: γf:

------------------------------------------------------------------

C -"ciężar własny" Stałe 1,10/0,90

P -"ssanie wiatru" Zmienne 1 1,00 1,30

S -"śnieg" Zmienne 2 0,90 1,40

T -"technologiczne" Zmienne 1 1,00 1,20

W -"parcie wiatru" Zmienne 1 1,00 1,30

------------------------------------------------------------------

RELACJE GRUP OBCIĄŻEŃ:

------------------------------------------------------------------

Grupa obc.: Relacje:

------------------------------------------------------------------

C -"ciężar własny" ZAWSZE

P -"ssanie wiatru" EWENTUALNIE

S -"śnieg" EWENTUALNIE

T -"technologiczne" EWENTUALNIE

W -"parcie wiatru" EWENTUALNIE

------------------------------------------------------------------

KRYTERIA KOMBINACJI OBCIĄŻEŃ:

------------------------------------------------------------------

Nr: Specyfikacja:

------------------------------------------------------------------

1 ZAWSZE : C

EWENTUALNIE: P/S/T/W/W+T/P+T

------------------------------------------------------------------

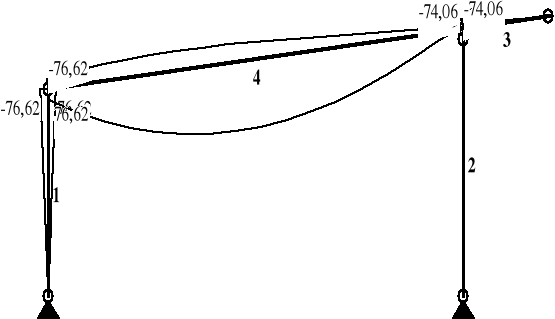

MOMENTY-OBWIEDNIE:

TNĄCE-OBWIEDNIE:

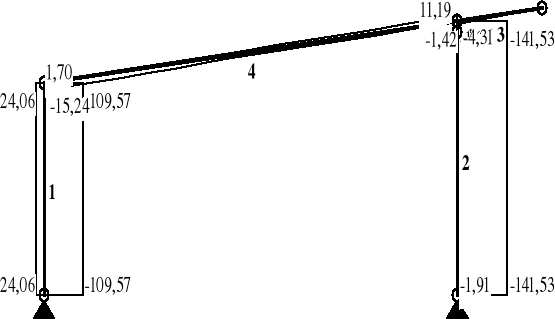

NORMALNE-OBWIEDNIE:

SIŁY PRZEKROJOWE - WARTOŚCI EKSTREMALNE: T.I rzędu

Obciążenia obl.: "Kombinacja obciążeń"

------------------------------------------------------------------

Pręt: x[m]: M[kNm]: Q[kN]: N[kN]: Kombinacja obciążeń:

------------------------------------------------------------------

1 6,500 76,62* 11,79 -109,57 CTW

6,500 -76,62* -11,79 -33,52 CPST

6,500 76,62 11,79* -109,57 CTW

6,500 -76,62 -11,79* -33,52 CPST

0,000 -0,00 -11,79* -33,52 CPST

0,000 0,00 11,79* -109,57 CTW

0,000 0,00 -11,79 24,06* cP

6,500 -76,62 -11,79 24,06* cP

0,000 0,00 11,79 -109,57* CTW

6,500 76,62 11,79 -109,57* CTW

2 0,000 -0,00* 0,00 -141,53 CST

0,000 -0,00* 0,00 -141,53 CST

0,000 -0,00 0,00* -141,53 CST

0,000 0,00 0,00 -1,91* cP

0,000 -0,00 0,00 -141,53* CST

3 3,722 -0,00* 0,00 0,00 CS

0,000 -74,06* 39,80 -4,30 CST

0,000 -74,06 39,80* -4,30 CST

3,722 0,00 0,00 0,00* cS

0,000 -66,71 34,84 -4,31* CPST

4 7,919 499,15* 0,90 5,03 CTW

5,656 -141,18* 0,10 -6,77 cP

0,000 76,62 110,20* 0,22 CTW

18,100 -46,92 -100,91 11,19* CTW

0,000 -76,62 32,09 -15,24* CPST

------------------------------------------------------------------

* = Max/Min

PRZEMIESZCZENIA - WARTOŚCI EKSTREMALNE: T.I rzędu

Obciążenia char.: "Kombinacja obciążeń"

------------------------------------------------------------------

Węzeł: Ux[m]: Uy[m]: Wypadkowe[m]: Kombinacja obciążeń:

------------------------------------------------------------------

1 0,00000 CPST

0,00000 CTW

0,00000

2 0,06437 CTW

0,00011 CTW

0,06437 CTW

3 0,06155 CTW

0,02605 CTW

0,06684 CTW

4 0,00000 CTW

0,00000 CST

0,00000

5 0,06439 CTW

0,00023 CST

0,06439 CTW

------------------------------------------------------------------

DEFORMACJE - WARTOŚCI EKSTREMALNE: T.I rzędu

Obciążenia char.: "Kombinacja obciążeń"

------------------------------------------------------------------

Pręt: L/f: Kombinacja obciążeń:

------------------------------------------------------------------

1 11555,2 CPST

2 1,4777E+14 CS

3 4357,2 CST

4 368,3 CTW

------------------------------------------------------------------

---
