Wyznaczam z charakterystyki bramki 74LS04następujące parametry :

napięcie zera logicznego U_L=0.4V

napięcie jedynki logicznej U_H=3.7V

napięcie progowe U_T=1.2V

marginesy szumowe:

dla HIGH na wejściu -

NMH=3,665-1,253=2,409V

dla LOW na wejściu -

NML=0,852-0,399= 0,453V

Wyznaczam z charakterystyki bramki 74HCU04 następujące parametry :

napięcie zera logicznego U_L=0.5V

napięcie jedynki logicznej U_H=4.5V

napięcie progowe U_T=2.5V

marginesy szumowe:

dla HIGH na wejściu -

NMH=4,553-2,974=1,559V

dla LOW na wejściu -

NML=2.026-0,447= 1,579V

Tomasz Mroczek

Charakterystyki przejściowe inwerterów.

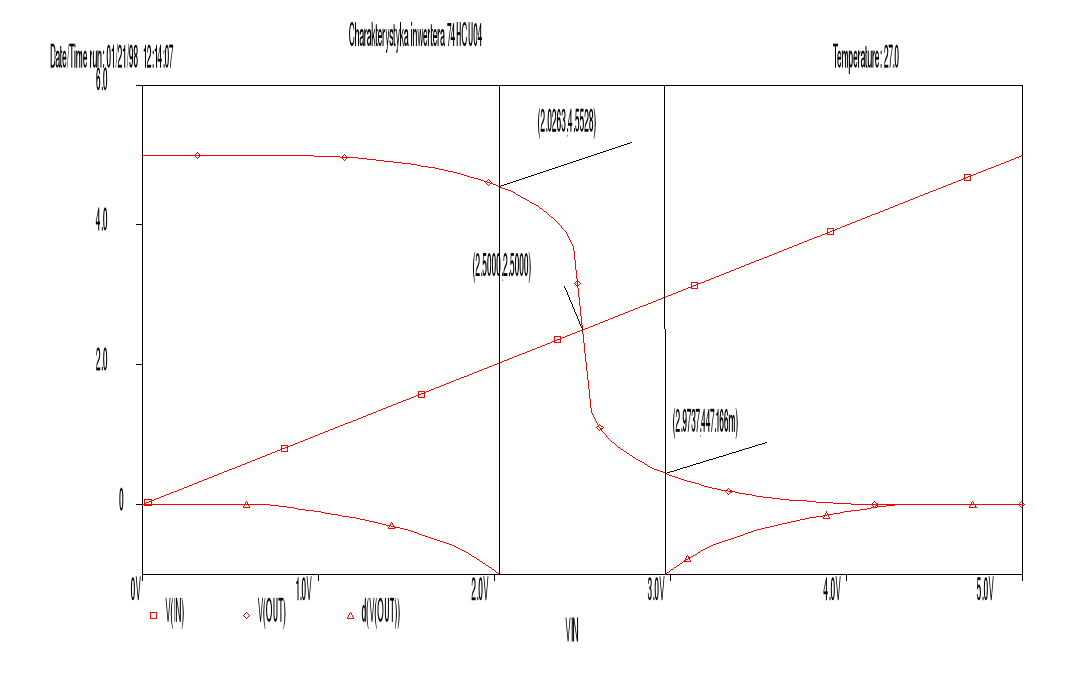

Charakterystyka przejściowa inwertera 74HCU04.

Charakterystyka przejściowa inwertera 74LS04.

---
