POLITECHNIKA CZĘSTOCHOWSKA

LABORATORIUM ELEKTROTECHNIKI TEORETYCZNEJ

Temat :

Badanie składowych symetrycznych w niesymetrycznym układzie trójfazowym trójprzewodowym

Urbańczyk Radosław

Janikowski Piotr

Szeląg Piotr

Wydz. Elektryczny

Grupa III

Zespół IV

1) Cel ćwiczenia.

Celem ćwiczenia są pomiary składowych symetrycznych zgodnej i przeciwnej napięć przewodowych oraz porównanie otrzymanych wyników z wyliczeniami analitycznymi i wykreślnymi.

2) Przebieg ćwiczenia.

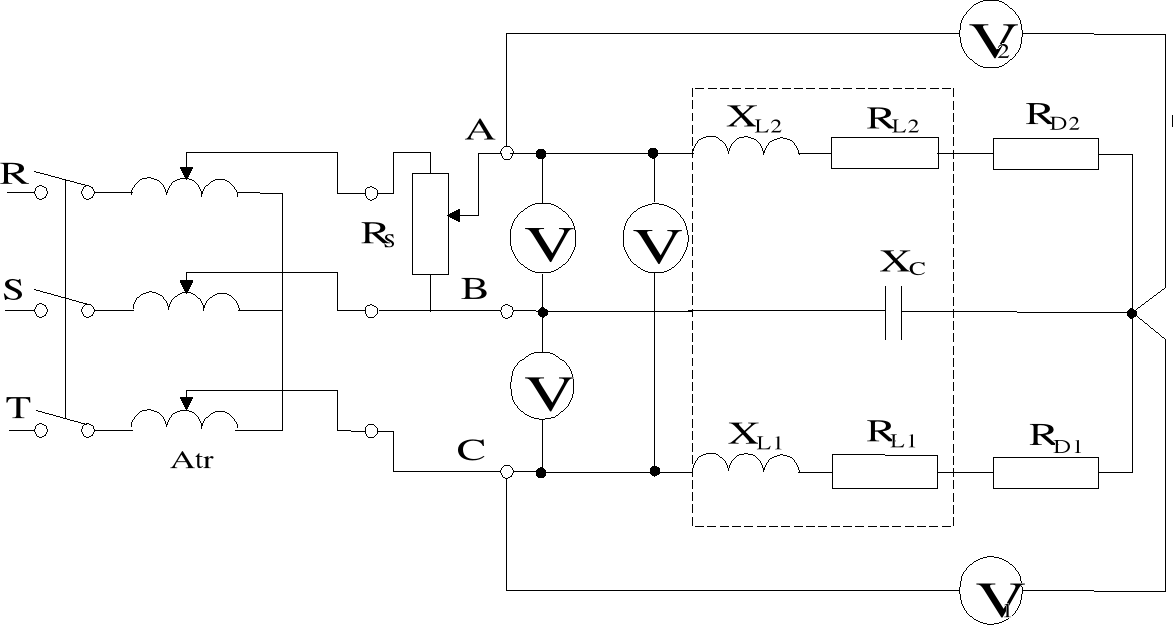

a ) Schemat połączeń:

0x01 graphic

Atr - autotransformator trójfazowy

Rs - opornica suwakowa

RL1, XL1, RL2, XL2 - dwie jednakowe cewki powietrzne

Xc - kondensator

RD1, RD2 - oporniki dodatkowe, dekadowe

RD1 = 686,4 Ω

RD2 = 686,8 Ω

V - woltomierze elektromagnetyczne

V1, V2 - woltomierze lampowe

b ) Tabela pomiarowa.

Lp.

Pomiary

Obliczenia

Wykreślnie

UAB

UBC

UCA

U1

U2

U1

U2

U1

U2

V

V

V

V

V

V

V

V

V

1

16

59

53

40,5

25

42,7

13,4

41,7

13,6

2

31

60

52

46,7

16

47,7

8,6

46,5

9

3

44

59,8

53

52,7

8,24

52,3

4,6

51

4,9

4

58,5

60

59

59,2

1,5

59,2

0,5

58

0,9

3 ) Obliczenia:

a) metoda analityczna

U1 = 1/3 ⋅ ( UAB + a UBC + a2 UCA )

U2 = 1/3 ⋅ ( UAB + a2 UBC + a UCA )

Dla pierwszego pomiaru:

U1 = 1/3 ⋅ ( 16 + 59 + 53 ) = 42,7

U2 = 1/3 ⋅ (16 + a 59 + a2 53 ) = -13,3+1,7j

Stąd

U1 = 42,7 V

U2 = 13,4 V

b) metoda wykreślna

0x01 graphic
0x01 graphic

dla pierwszego pomiaru:

U1 = 41,7 U2 = -13,5-2j

U1 = 41,7 V U2 = 13,6 V

4) Wnioski:

Na początku trzeba wyjaśnić różnicę jaka pojawiła się w tabeli między wartościami zmierzonymi a obliczonymi. Wyniki obliczeń są, w przybliżeniu dwa razy mniejsze niż odpowiadające im wartości zmierzone. Wynika to ze złego odczytu z mierników tzn. został przyjęty błędny zakres pomiarowy miernika - stąd te różnice.

Ćwiczenie pozwoliło nam stwierdzić jaki wpływ na układ mają poszczególne składowe symetryczne (zerowej, zgodnej i przeciwnej kolejności). Im dany układ jest bardziej niesymetryczny, tym większa jest składowa niezgodnej kolejności. Czynnikiem charakteryzującym układy niesymetryczne jest współczynnik asymetrii ε, jest stosunek składowej niezgodnej do składowej zgodnej, wyrażony w procentach. W układach trójfazowych nie powinien on przekraczać 5%.

Składowe zgodnej i niezgodnej kolejności źle wpływają na pracę urządzeń elektrycznych wywołując magnetyczne pola wirujące a to powoduje dodatkowe straty. Dlatego powinno dążyć się do zmniejszania współczynnika asymetrii.
