POLITECHNIKA LUBELSKA Wydział Elektryczny
LABORATORIUM ENERGOELEKTRONIKI
Wykonali: Paweł Kutnik Młynarczyk Artur Grudzień Grzegorz Gawłowski Piotr	Grupa: E.D. 7.5	Rok szkolny: 1996/97	Semestr: VII	Grupa lab.:	Nr ćwiczenia:
Temat ćwiczenia: Prostownik sterowany 1-fazowy.

I. Cel ćwiczenia

Celem ćwiczenia jest zapoznanie się z pracą i właściwościami prostownika sterowanego 1-fazowego.

II. Schemat układu pomiarowego

Amperomierze:

A₁,A₃ - EM do pomiaru prądu skutecznego diody i obciążenia

A₂,A₄ - ME do pomiaru wartości średniej prądu diody i obciążenia

Woltomierze:

V₁ - ME do pomiaru wartości średniej napięcia

V₂ - lampowy do pomiaru napięcia tętnień

V₃ - EM do pomiaru wartości skutecznej napięcia wyprostowanego

St. - sterownik impulsów przesuniętych o 180^o

III. Wykonanie ćwiczenia

Obciążenie rezystancyjne prostownika

a) Charakterystyka regulacyjna

a	b	α	λ	Uśr	Usk	Id	I0dα	Iα	I0α
mm	mm	st	st	V	V	A	A	A	A
5	25	36	144	38	56	1,3	0,6	1,85	1,2
5	25	36	144	40	60	1,25	0,6	1,75	1,25
6	25,5	42,4	137,7	45	65	1,5	0,75	2,3	1,5
6	26	41,6	138,5	50	70	1,65	0,85	2,3	1,7
6,5	26	45	135	55	75	1,8	0,95	2,5	1,85
7	27	46,7	133,3	63	80	1,9	1,05	2,7	2,075
8	28	51,4	128,6	70	85	2	1,2	2,8	2,4
9	29	55,9	124,1	75	90	2,1	1,3	3	2,65

Przykład obliczeń dla pomiaru 1:

Charakterystyka regulacyjna U₀=f(α)

b) Charakterystyka zewnętrzna U₀=f(I₀)

α=0		α≠0
I­0	U0	I­0	U0
A	V	A	V
3,5	86	0,5	60
3	87	0,75	59
2,75	88	1	58
2,5	89	1,25	56
2,25	90	1,5	55
2	90	1,75	54
1,75	91	2	52
1,5	92	2,25	51
1,25	92
1	92
0,75	93
0,5	93

Prostownik sterowany z obciążeniem RL

Charakterystyka regulacyjna

a	b	α	λ	Usk	Uśr	I1	I2	I3	I­4
m.	st	st	st	V	V	A	A	A	A
6	26	41,5	138,5	50	32	0,95	0,45	1,4	0,9
7	27	46,7	133,3	55	37	1,1	0,52	1,6	1,1
6,5	26,5	44,2	135,9	60	40	1,15	0,6	1,7	1,175
7,5	27,5	49,1	130,9	65	45	1,3	0,7	1,8	1,35
7,5	27,5	49,1	130,9	70	50	1,425	0,75	2	1,55
8	28	51,4	128,6	75	57	1,55	0,85	2,2	1,725
9	29	55,9	124,1	80	65	1,725	1	2,4	2
9,5	29,5	57,9	122,1	87	75	1,8	1,15	2,6	2,3

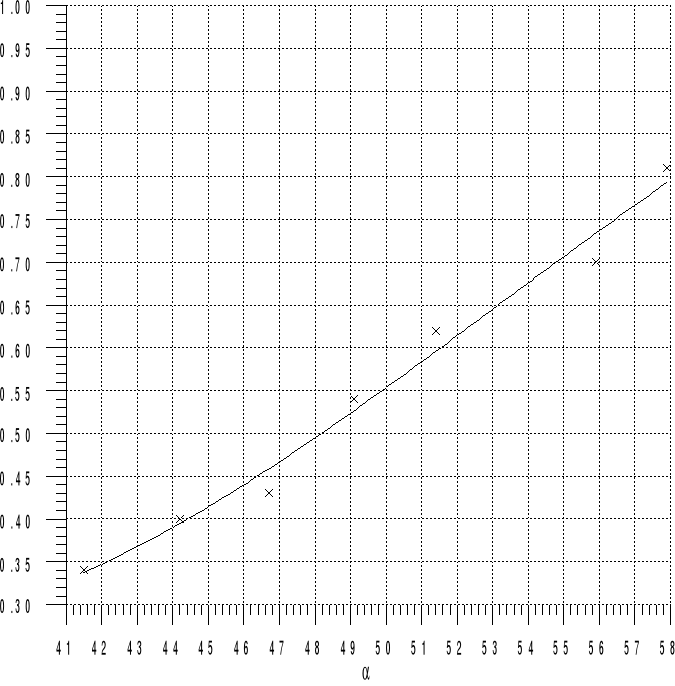

Charakterystyka regulacyjna U₀=f(α)

b) Charakterystyka zewnętrzna U₀=f(I₀)

α=0		α≠0
I­0	U0	I­0	U0
A	V	A	V
0.5	92	0.5	80
0.75	92	0.85	79
1	91	1	78
1.25	91	1.25	77
1.5	90	1.75	74
1.75	89	2	72
2	89	2.25	71
2.25	88	2.5	69
2.5	87	2.75	68
2.75	85
3	84
3.25	84

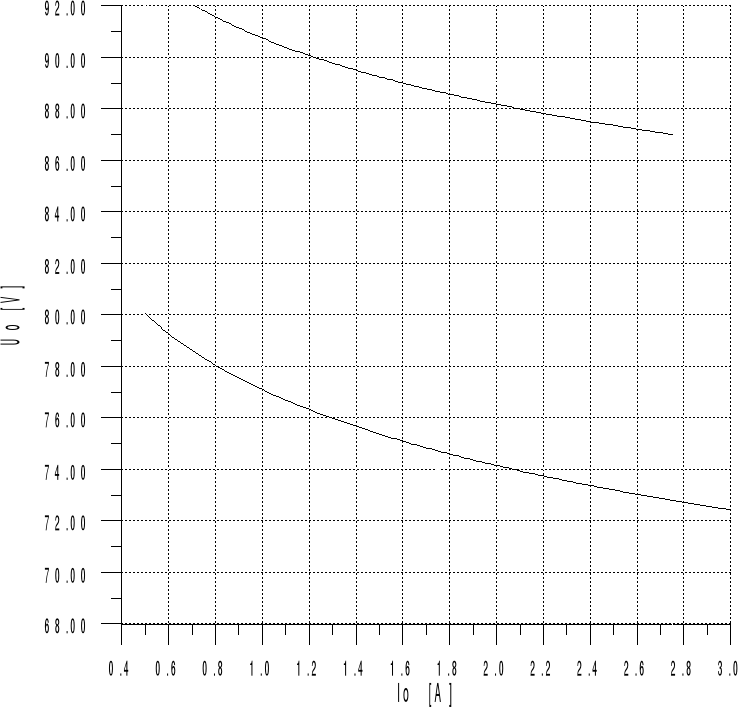

Charakterystyka zewnętrzna U₀=f(I₀)

IV. Wnioski

Na podstawie wykonanych pomiarów i wykreślonych na ich podstawie charakterystyk można zauważyć, że wraz ze wzrostem kąta wysterowania tyrystorów, zarówno przy obciążeniu rezystancyjnym, jak i rezystancyjno-indukcyjnym, rośnie wartość średnia napięcia na odbiorniku. Zależność ta jest jednak zupełnie sprzeczna z teorią. Wynik przeprowadzonych przez nas pomiarów może być spowodowany niepoprawnym odczytem odległości a i b z ekranu oscyloskopu. Na wykreślonych charakterystykach zamieściłem dodatkowo (przerywaną linią) przebieg teoretycznych charakterystyk regulacyjnych w badanym zakresie kątów wysterowania tyrystorów.

Zbyt mały zakres przyrządów pomiarowych uniemożliwił nam zbadanie charakterystyki regulacyjnej w pełnym zakresie regulacji kąta wysterowania.

Wykonaliśmy także dwie serie pomiarów, dla **0 oraz *=0, w celu wykreślenia charakterystyk zewnętrznych U0=f(I0). Jak widać dla charakterystyka zewnętrzna dla **0 leży poniżej charakterystyki dla *=0 i ma większą stromość, co jest zgodne z rozważaniami teoretycznymi. Zastanawiające jest jednak zbyt duże „rozsunięcie” charakterystyk (34V & 13V).

---
