Wrocław 21.11.96.

Sprawozdanie z ćwiczenia nr 12 .

Temat: Wzmacniacze mocy.

Ćwiczenie wykonali:

Mariusz Wiatr

Andrzej Wikiera

1. Pomiary wielkości zależnych od napięcia wejściowego przy częstotliwości f=1kHz :

Wyniki pomiarów zamieszczone są w protokole dołączonym do sprawozdania. W sprawozdaniu przedstawiamy jedynie wykresy żądanych wielkości.

Zależność napięcia wyjściowego od napięcia wejściowego :

[V]

[V]

1.2.Zależność mocy wyjściowej od napięcia wejściowego :

[W]

maximum record size = 36 record size = 262196
[V]

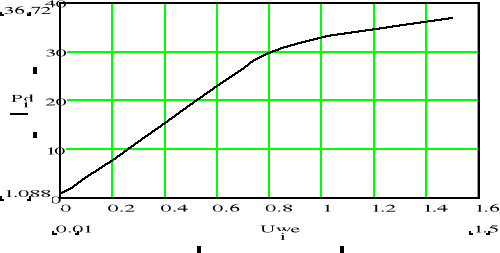

Zależność mocy pobieranej przez układ od napięcia wejściowego : Pd = 2*Uz*Iz :

[W]

[V]

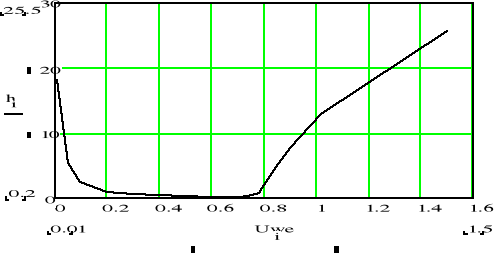

Zależność współczynnika zawartości harmonicznych od napięcia wejściowego :

[%]

[V]

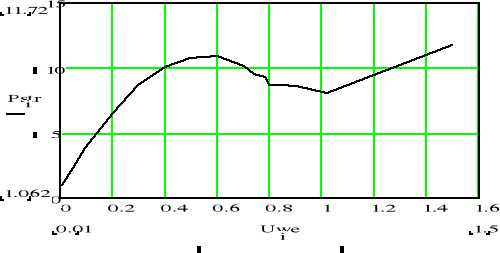

1.5.Zależność wartości mocy strat od napięcia wejściowego: Pstr=Pd-Pwy :

[W]

[V]

1.6. Zależność sprawności energetycznej od napięcia zasilania: η=Pwy/Pd :

maximum record size = 36 record size = 262144
[V]

Pomiary wielkości zależnych od napięcia wejściowego przy częstotliwości f=15kHz :

Charakterystyki otrzymane na podstawie pomiarów:

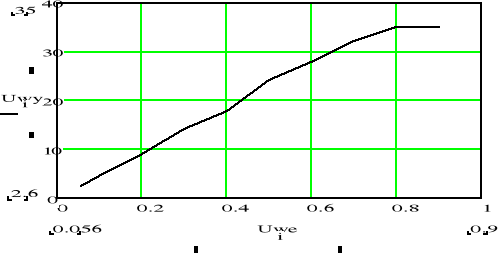

Uwy=f(Uwe),

[V]

[V]

2.2. Pwy=f(Uwe),

maximum record size = 24 record size = 327680
[V]

2.3. Pd=f(Uwe),

[V]

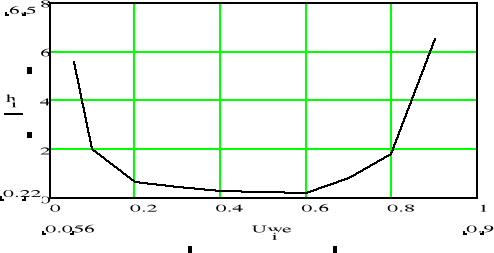

h=f(Uwe),

[%]

[V]

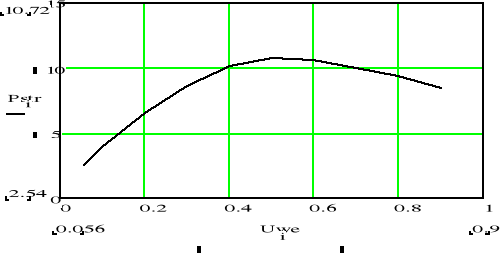

Pstr=f(Uwe),

[W]

[V]

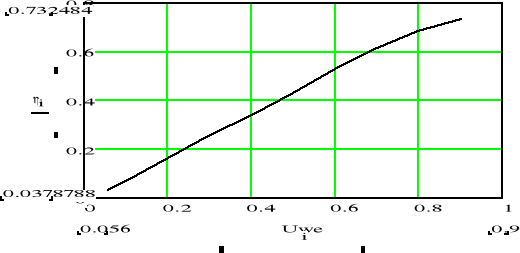

2.6. η=f(Uwe).

3. Pomiar charakterystyk częstotliwościowych.

Pomiar charakterystyki częstotliwościowej.

Tabela zawierająca wyniki pomiarów i obliczone na ich podstawie wartości współczynników wzmocnienia napięciowego Ku.

f [kHz]	0.01	0.1	1	5	10	15	40	100	120	150	300	400	500	540	600	700	1000
Uwy [V]	3.56	4.7	4.76	4.76	4.78	4.76	4.65	4.15	3.98	3.85	3.5	2.9	2.65	1.05	0.87	0.64	0.19
Ku [V/V]	11.9	15.7	15.9	15.9	15.9	15.8	15.5	13.8	13.3	12.8	11.7	9.66	8.83	3.5	2.9	2.13	0.63

Charakterystyka amplitudowa Ku=f(f)

maximum record size = 38 record size = 327680

- - -prosta określająca spadek wzmocnienia napięciowego o 3dB

Częstotliwości graniczne:

- dolna fd<10Hz,

- górna fg=330kKz.

Wnioski.

W punkcie nr 1 i 2 wykonaliśmy pomiary wpływu napięcia wejściowego na zmiany różnych parametrów. Pomiarów dokonaliśmy dla dwóch różnych częstotliwości 1kHz i 15kHz.Jak widać na podstawie wyznaczonych charakterystyk różnice w zachowaniu się wzmacniacza dla tych częstotliwości są niewielkie ( kilku procent).

W przypadku pomiaru napięcia wyjściowego widzimy liniowy wzrost mocy posiada liniowy charakter w przedziale napięć od 0.4 do 0.8,w przedziale napięć 0.8 do1V wzmacniacz wchodzi w stan nasycenia , a gdy osiąga poziom 1V dalszy wzrost napięcia nie powoduje zmiany mocy wyjściowej.Wykres mocy pobieranej przez układ pokazuje nam jej liniową zależność od napięcia wejściowego.Wzmacniacz posiada małe zniekształcenia o czym świadczy mała wartość współczynnika zawartości harmonicznych, w przedziale od 0.1 do 0.8 nie przekracza on 2%. W punkcie nr 3. Sporządziliśmy charakterystykę amplitudowa badanego wzmacniacza na podstawie której określiliśmy trzydecybelowe częstotliwości graniczne. Na podstawie pomiarów widzimy, że badany wzmacniacz prawidłowo pracuje w przedziale częstotliwości od1kHz do 15kHz i dla napięć wejściowych z przedziału (0.1, 0.8V).Pasmo trzydecybelowe badanego wzmacniacza (10Hz-330kHz)

---
