WZM MOCY MCZ DOC


Celem ćwiczenia było zaznajomienie się z zasadami działania współczesnych wzmacniaczy mocy

małej częstotliwości i ich parametrami oraz z wpływem sprzężenia zwrotnego na zniekształcenia.

Układ wzmacniacza mocy m.cz. wkładka DA 015A

0x01 graphic

Założenia projektowe:

Uwepp < 0.2[V]

Fd(3db) < 50 [Hz]

Pwy > 50 [mW]

Ku = 30 dla R2 = 130

Pwy = U2wysk / R0

Uwy = k*Uwesk

Uwesk = Uwepp / 2 * 1.41

Pwy = (k2*U2wepp) / 8 * R0

R0 = ( k2 * U2wepp ) / 8 * Pwy = 302 * 0.22 / 8 * 0.05 = 90

Fd(3db) = 1 / 2∏C6R0

C6 = 1 / ( 2∏ * Fd(3db) * R0 ) = 38 [μF]

R0 = 82 [Ω]

C6 = 47 [μF]

Ucc = 15 [V]

R2 = 130 [Ω]

Pomiar charakterystyk wzmacniacza UL1481.

0x01 graphic

Układ do pomiaru zależności mocy wyjściowej i współczynnika zawartości harmonicznych

do napięcia wyjściowego:

0x01 graphic

Opracowanie wyników:

  1. sprzężenie na 741

Dla układu z zapiętym sprzężeniem zwrotnym na 741 zaobserwowaliśmy przebieg wyjściowy

na R0 (rys.1d) Na przebiegu tym możemy dostrzec zniekształcenia skrośne powstałe w wyniku

nieczułości wtórnika. Dla częstotliwości 1 [kHz] czas trwania zerowego sygnału na wyjściu

wynosi 50 [μs]. Amplituda sygnału górnej połówki wynosi 1[V] a dolnej 0.9 [V] co jest wynikiem

różnych Bo tranzystorów. W naszym przypadku B0 T1 jest większe od Bo T2. Obcięcie górnej

części połówek występuje przy amplitudzie sygnału 4,6 [V]. Sygnał na wyjściu 741 znajduje się

na rys.1a (przebieg nie zniekształcony). Sygnały na bazach T1 i T2 zawiera rys.1b. Z rys. tego

wynika że w tych miejscach tranzystory pobierają większy prąd co powoduje odłożenie się większej

części napięcia na R7 i tym samym obniżenie amplituyd na bazach T1 i T2. Sygnały z emiterów

zawarte są na rys.1c. (sygnały podobne do tych na Ro)

  1. sprzężenie na bazach T1 i T2

Przebiegi otrzymane w poszczególnych punktach znajdują się na rys.2a,b,c. Zapięte sprzężenie

spowodowało zminimalizowanie zniekształceń na bazach T1 i T2 a tym samym na wyjściu wtórnika.

Można zauważyć że obecnie sygnał na bazie (rys.2b) nie jest zniekształcony ponieważ zadziałało

USZ. W górnej części sinusoidy wejście wtórnika obciąża więcej źródło sygnału sterującego a co za

tym idzie napięcie na R7 wzrośnie a na bazach zmaleje. Jeżeli zmaleje sygnał na bazach to sygnał

USZ doprowadzony na wejście odwracające wzmacniacza operacyjnego również spadnie, a wtedy

wzmocnienie wzmacniacza operacyjnego wzrośnie co można zaobserwować na rys.2a.

Zapięcie USZ na bazach w znaczący sposób pomogło usunąć zniekształcenia na bazach lecz nie

Pomogło usunąć zniekształceń na emiterach (rys.2c) i na wyjściu wzmacniacza (rys.2d)

c. sprzężenie na emiterach T1 i T2

Na rys.3a,b,c,d znajdują się przebiegi w poszczególnych częściach układu. Zapięcie USZ na

emiterach pomogło w dużym stopniu usunąć zniekształcenia skrośne na wyjściu wzmacniacza

rys. 3d. Gdy na wyjściu układu sygnał zbliża się do 0 [V] to wówczas otwiera się pętla sprzężenia

zwrotnego i wzmocnienie wzmacniacza operacyjnego wzrasta od 5 do 100 powodując wzrost

sygnału na jego wyjściu a tym samym na bazach T1 i T2 i dalej na wyjściu wzmacniacza. Powo

duje to że odcinek sinusoidy obserwowanej na bazach (rys.3b) jest w pobliżu przejścia przez zero

prawie pionowy a co zatym idzie czas nie przewodzenia tranzystorów T1 i T2 znacząco się zmniejszył

i zniekształcenia skrośne zostały zlikwidowane.

  1. sprzężenie na Ro

Na rys.4a,b,c,d znajdują się przebiegi z poszczególnych punktów pracy układu. Zapięcie sprzężenia

na Ro znacząco nie zmienia wygładu charakterystyk w wybranych punktach i są one podobne do

charakterystyk z rys.3a,b,c,d.

Wzmacniacz UL1481

tabela zależności amplitudy wyjściowej i współczynnika

zawartości harmonicznych w funkcji częstotliwości.

f[Hz]

VC[V]

MZN[%]

16

2,07

4

50

4,37

3

200

5,44

2

500

5,6

2

1000

5,65

2

7000

5,66

2

10000

5,64

2

20000

5,52

1,7

Moc wyjściową obliczamy ze wzoru: P = U2 / Ro , gdzie U jest wartością skuteczną

Pomiary napięcia dotyczą wartości między szczytowej , więc

U = Upp / 2 * 1,414

P = Upp2 / 8 Ro

tabela zależności mocy w funkcji częstotliwości

f[Hz]

P[mW]

16

6,5298

50

29,1023

200

45,0985

500

47,7904

1000

48,6476

7000

48,8200

10000

48,4765

20000

46,4347

0x08 graphic

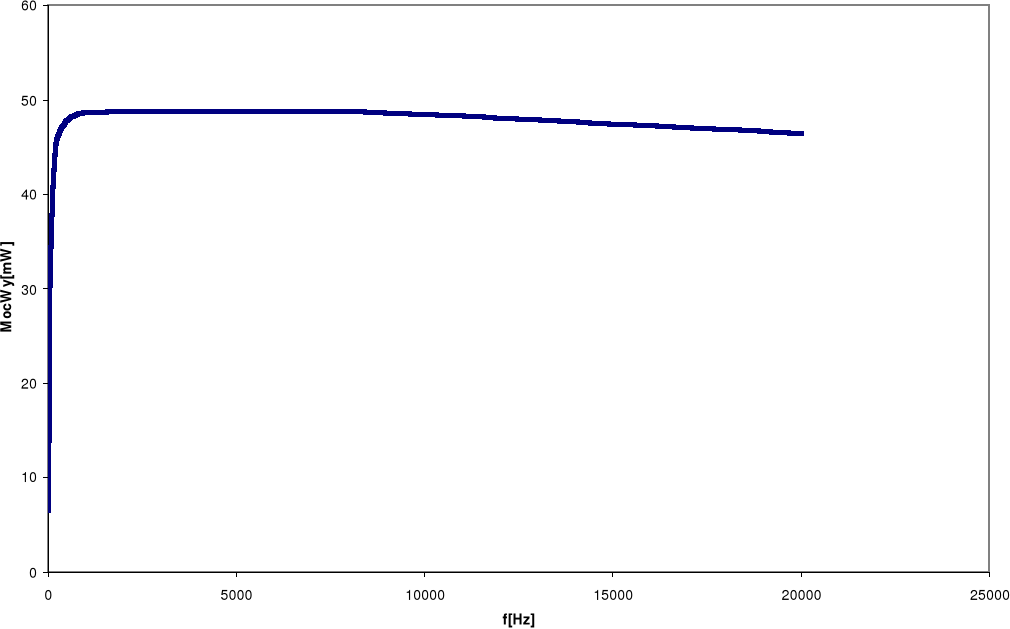

zależność mocy wyjściowej od częstotliwości

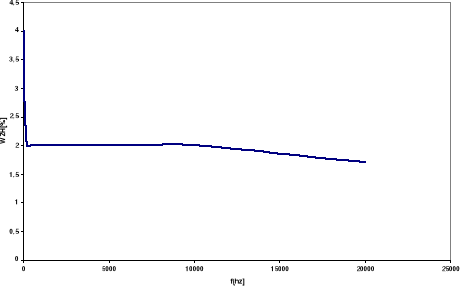

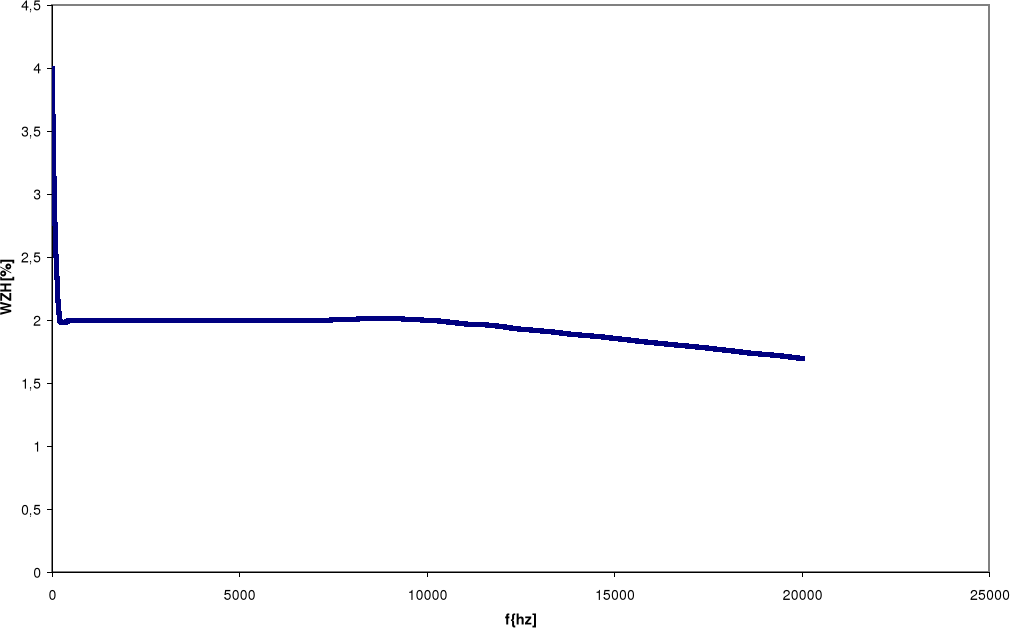

zależność współczynnika zawartości harmonicznych

od częstotliwości

0x08 graphic

tabela zależności mocy i współczynnika zawartości

harmonicznych w funkcji napięcia wejściowego.

Uwepp[mV]

Moc[mW]

WZH[%]

11

0,2439

3

19

0,6640

3

38

2,6964

4

64

7,6487

5

85

13,7195

3

107

21,3225

3

134

35,4152

4

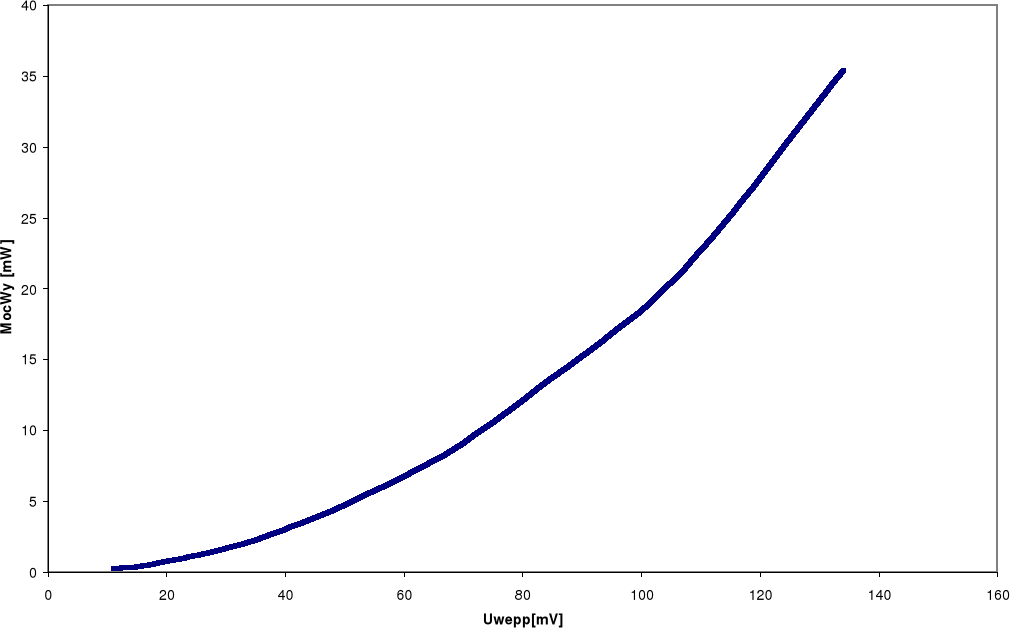

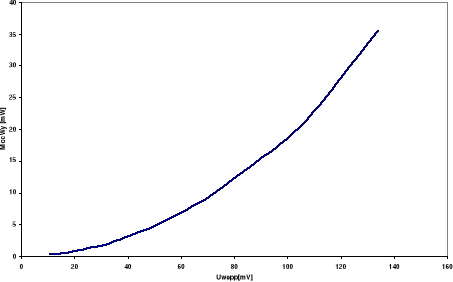

Zależność mocy wyjściowej od amplitudy

sygnału wejściowego

0x08 graphic

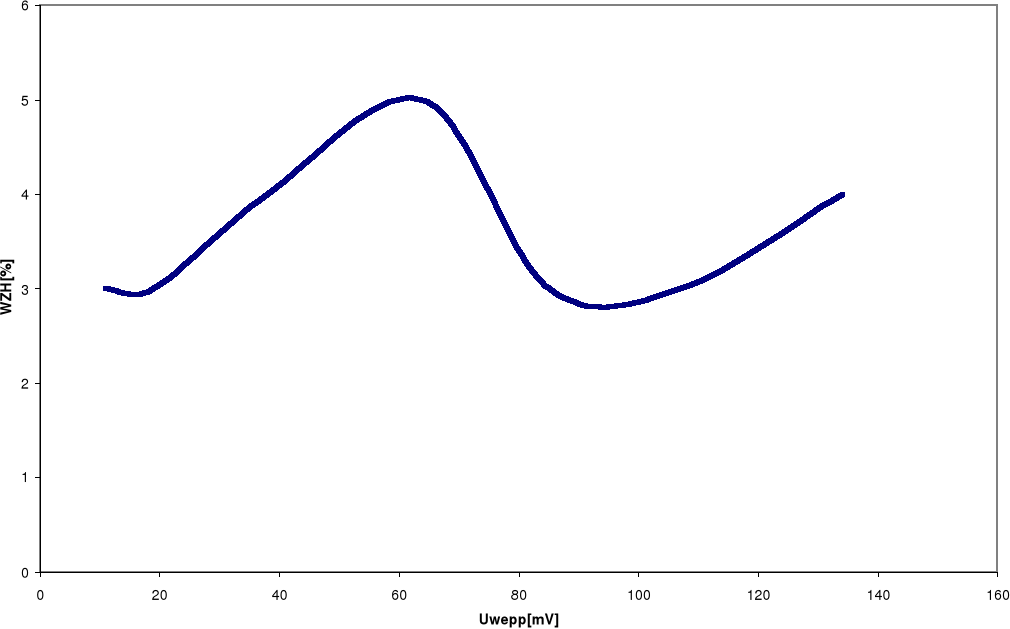

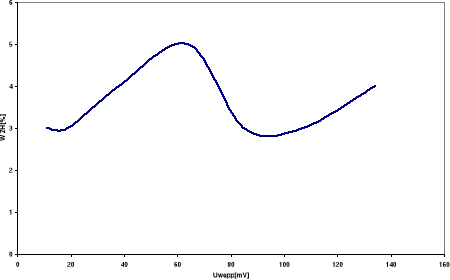

Zależność współczynnika zawartości

harmonicznych od napięcia wejściowego

0x08 graphic

Wzmocnienie wzmacniacza dla częstotliwości 3 [kHz] wynosi około 35 a wartość projektowa

wynosi 30. Różnice mogą pochodzić od tolerancji elementów i od błedów pomiarowych. Pasmo

przenoszenia wzmacniacza ( 3[dB] ) wynosi od 70[Hz] do ponad 200[kHz]. Różnica 20[kHz]

pomiędzy założeniem projektowym a praktyką ,może pochodzić od wpływu czasu na jakość

kondensatorów elektrolitycznych (efekt wysychania).

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic
