Politechnika Świętokrzyska w Kielcach

Laboratorium elektroniki

Ćwicenie

nr

5

Temat:

Badanie wzmacniaczy na

tranzystorach bipolarnych.

Zespół:

Renata Świercz

Jan Wawrzoła

Grzegorz Szot

Data wykonania ćwiczenia:

98.11.02

Data oddania sprawozdania:

Ocena:

1. Cel ćwiczenia:

Celem ćwiczenia jest zapoznanie się z zasadami projektowania wzmacniaczy m.cz. oraz wykreślenie charakterystyk ku =ku (f), Uwe=f (Uwy), ϕ=f(f) .Podczas ćwiczenia zapoznajemy się z pracą takiego wzmacniacza.

2. Schemat pomiarowy:

0x08 graphic

3. Spis przyrządów użytych w ćwiczeniu:

-Generator funkcji typ. G 432 nr.4050

-Mikroamperomierz magnetoel. typ.LM-3 kl.0,5 nr.013,91 zak.15-75[μA]

-Oscyloskop typ.OS-9020A

-Tranzystor n-p-n BC 107

-Woltomierz cyfrowy typ.V-541 nr.6990 zak.100m-1k[V]

-Zasilacz typ.ZT-980-4M nr.1531/79

-Zasilacz typ.KB-60,01 nr.405

4. Projektowane teoretyczne wzmacniacza.

Uzas=16[V]

0x01 graphic

h21=300

h11=5[kΩ]

Zg=50[Ω]

0x01 graphic

0x01 graphic

0x01 graphic
Rc≅970[Ω]

0x01 graphic

UCE=8[V] IC*RC=8 IC=0x01 graphic

IB=19[μA]

0x01 graphic

Parametry układu:

RB=805[kΩ]≅780[kΩ]

Rc=1,3[kΩ]≅970[Ω]

Ic=8,24[mA]

IB=19[μA]

C=2,2[μF]

UCE=8[V]

5. Tabele pomiarowe.

kU=f(f)

Lp

f

[Hz]

Ku

[V/V]

1

50

92,30

2

70

104,16

3

100

96,15

4

300

84

5

600

80,76

6

900

48,16

7

1k

46,42

8

5k

48,21

9

7k

60

10

10k

60

11

30k

50

12

60k

40

13

90k

68

14

100k

29,16

15

300k

45,83

16

600k

45,83

17

900k

37,5

18

1M

34,78

19

1,1M

31,81

Uwe=f(Uwy)

f=1[kHz]

Lp

Uwe

[V]

Uwy

[V]

1

0,05

4

2

0,225

13,8

3

0,26

14

4

0,3

14,6

5

0,35

15

6

0,49

15

7

0,86

15

f=100[kHz]

Lp

Uwe

[V]

Uwy

[V]

1

0,08

3,8

2

0,07

4,6

3

0,1

6

4

0,14

7,2

5

0,17

9

6

0,2

11

7

0,35

15

8

1,3

15

9

2,5

15

10

3,2

15

f=1[MHz]

Lp

Uwe

[V]

Uwy

[V]

1

0,1

4

2

0,24

10

3

0,54

12

4

1,05

12,6

5

1,35

12,6

6

1,7

12,6

7

2,3

12,6

0x01 graphic
ϕ=f(Hz)

Lp

ϕ

[°]

f

[Hz]

1

0

50

2

0

100

3

0

300

4

0

500

5

0

700

6

0

900

7

0

1k

8

0

3k

9

0

8k

10

0

10k

11

0

30k

12

4,32

60k

13

9,72

90k

14

14,4

100k

15

27

300k

16

54

500k

17

88,2

700k

18

57,6

800k

19

71,28

900k

5. Wykresy:

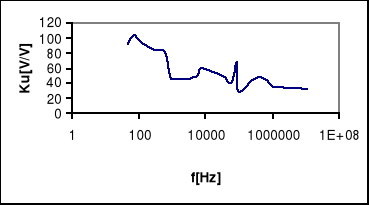

kU=f(f)

0x08 graphic

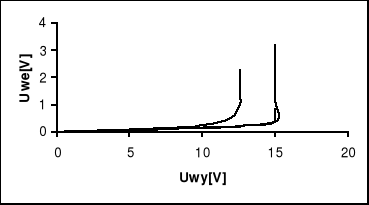

Uwe=f(Uwy)

0x08 graphic

0x01 graphic

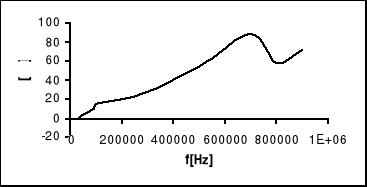

ϕ=f(Hz)

0x08 graphic

5.Uwagi i wnioski:

Na podstawie wyznaczonych charakterystyk częstotliwościowych można stwierdzić,że głównym zadaniem wzmacniacza jest wzmacnianie sygnału małej częstotliwości (akustycznej).Wzmacniacz powinien być zasilany ze źródła stabilizowanego,gdyż zmiany napięcia zasilania powodują przesunięcie punktu pracy tranzystora,co może wpływać na odkształcenia wzmacnianego sygnału. Prąd IB powinien mieć wartość taką,aby potencjał kolektora był równy w przybliżeniu połowie napięcia zasilania,gdyż wtedy wzmacniacz osiąga największą sprawność. Metoda ta jest obarczona dosyć dużym błędem ze względu na to, że obserwator odczytujący pomiary z oscyloskopu, może popełniać dosyć duży błąd.

1

6

RC

μA

+

wy

Generator

Zasilacz

-

B

A

Oscyloskop

V

RB

C

0x01 graphic

0x01 graphic

f=100k

f=1k

f=1M

0x01 graphic
