Laboratorium Urządzeń Elektrycznych 2000 − 11 − 10
Politechnika Śląska w Gliwicach
Wydział Elektryczny
Studia dzienne mgr
Sem. VII gr. MUE
Badanie wyłączników i styczników
niskiego napięcia
Sekcja nr 5:
Kołodziej Andrzej
Kudłacik Krzysztof
Szymaszek Robert
Cel ćwiczenia
Celem ćwiczenia jest zbadanie stycznika prądu przemiennego oraz sprawdzenie dwóch wyłączników typu L6A oraz S191 B6 czy ich charakterystyki czasowo-prądowe mieszczą się w normie.
Przebieg ćwiczenia

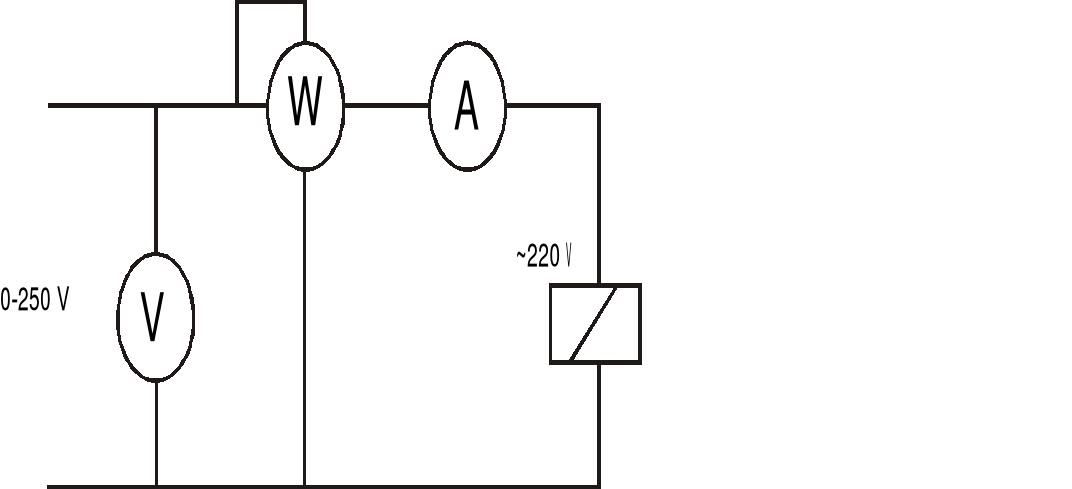

Stycznik prądu przemiennego badano przy następującym układzie pomiarowym:
Wyniki pomiarów zestawiono w tabelach:
Zachowanie się zwory elektromagnesu stycznika
U |
P |
I |
uwagi |
[V] |
[W] |
[A] |
|
160 |
35 |
1,75 |
zwora stycznika została przyciągnięta |
205 |
30 |
0,4 |
zwora stycznika została dociągnięta |
80 |
25 |
1,75 |
zwora stycznika odpadła |
Pomiary dla ±10 % napięcia znamionowego
U |
P |
I |
|
- |
[V] |
[W] |
[A] |
+10 % Un |
240 |
45 |
0,6 |
Un |
220 |
35 |
0,5 |
-10 % Un |
200 |
25 |
0,35 |
Pomiary przy U=const w zależności od grubości szczeliny
d |
P |
I |
[mm] |
[W] |
[A] |
2 |
85 |
2,25 |
4 |
120 |
3,5 |
6 |
150 |
3,85 |
8 |
160 |
3,95 |
10 |
200 |
4,6 |

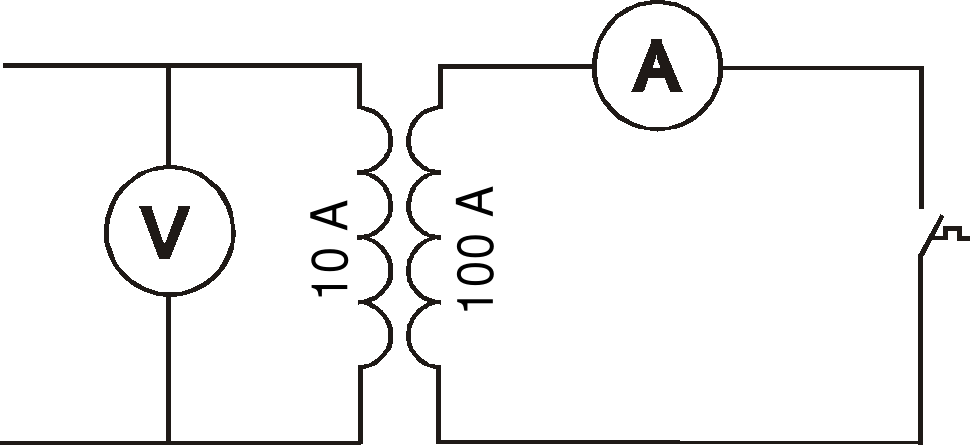

Porównanie własności wyłączników L6A i S191 B6 dokonaliśmy wg schematu:
Zmierzone czasy wyłączania w zależności od wielokrotności prądu znamionowego wyłączników zestawiono w tabeli
In |
t dla S191 B6 |
t dla L6A |
|
wielokrotność In |
[A] |
|
|
2 |
12 |
39,34 s |
1 min 35,82 s |
2,5 |
15 |
20,98 s |
17,94 s |
3 |
18 |
11,84 s |
8,82 s |
4 |
24 |
0,026 s |
3,24 s |
5 |
30 |
0,029 s |
0,018 s |
Na podstawie pomiarów przy zmianach szczeliny stycznika oraz dla pomiarów czasów wyłączania wyzwalaczy nadprądowych wyłączników typu B wyznaczono odpowiednie charakterystyki.
Wnioski
Po przeprowadzeniu ćwiczenia możemy wyciągnąć następujące wnioski.
Badając zachowanie się zwory elektromagnesu stycznika można zauważyć, że stycznik pobiera najwięcej mocy do podniesienia zwory ze stanu rozwarcia. Następnie aby przyciągnąć zworę do końca stycznik pobierał już mniej mocy jednak efekt akustyczny w tej fazie załączenia był nie do zniesienia. Pomiary należało przeprowadzić w szybkim tempie. Innym powodem szybkich pomiarów był problem nagrzewania się obwodu magnetycznego. Najmniej mocy stycznik pobierał, podczas odłączania, do odłączenia zwory.
Analizując pomiary przy zmianach napięcia zasilania o ±10 % od napięcia znamionowego stycznika widzimy, że zarówno prąd zasilania jak i moc pobierana przez stycznik:
maleje wraz ze spadkiem napięcia zasilania,
rośnie wraz ze wzrostem napięcia zasilania.
Podczas analizy charakterystyk P=f(d) oraz I=f(d) łatwo zauważyć, że wraz ze wzrostem szerokości szczeliny wzrasta pobierana moc oraz prąd. Im większa jest szczelina tym szybciej następuje wzrost pobieranej mocy.
Porównując charakterystyki czasowo-prądowe wyzwalaczy nadprądowych wyłączników typu B (wyłączniki: S191 B6 oraz L6A) z charakterystyką znormalizowaną możemy nieśmiało stwierdzić, że oba wyłączniki spełniają warunki normy.
