Laboratorium Nowoczesnych Materiałów Konstrukcyjnych |
|
Temat: Badanie właściwości termoochronnych kompozytów ablacyjnych |
|
Wydział: Mechaniczny
|
Prowadzący: |
|
Ocena: |
1.Cel ćwiczenia
Przeprowadzenie bilansu zmian energetycznych oraz bilansu wymiany masy zachodzących w procesie ablacji dla 5 różnych próbek.
2.Wyposażenie stanowiska
5próbek na bazie żywic fenolowo-formaldechydowych
Nr. próbki |
Skład fazowy |
Opis |
Opis składu |
1 |
30%(M+N) 70% =>(20Ag/80Cu ) |
Żywica fenolowo-formaldechydowa Kompozyty proszkowe |
M- żywica modafen(ciekła)-odpowiada za zwilżenie N- Żywica nowolak(sypka)odpowiada za proces utwardzenia 20Ag/80Cu- proszki,metaliczne napełniacze |
2 |
30%(M+N) 70% =>(28%SiC + 7%Al2O3 + 7%W+ 28%WCTiC) |
|
28%SiC + 7%Al2O3 + 7%W+ 28%WCTiC - wolfram dodawany ze względu na jego dużą gęstość i małą przewodność |
3 |
40%(M+N) 60% =>(60Al2O3/40C) |
|
|
4 |
25%(M+N) +26 warstw tkaniny o gramaturze 450[g/m2] [g/m2] |
Laminaty hybrydowe+ wzmocnienie włókna szklane |
|
5 |
40%(M+N) 60% =>(60Al2O3/40C)+8 warstw tkaniny szklanej o gramaturze 250[g/m2]
|
|
|

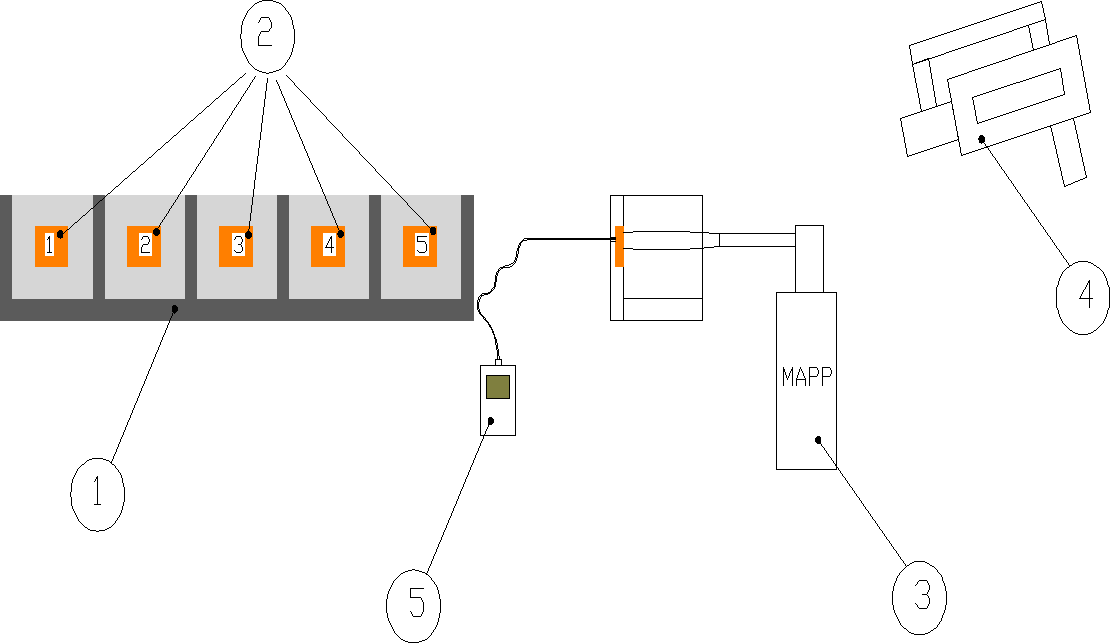

Rys1. Schemat stanowiska gdzie: 1) Osłona kartonowo-gipsowa stanowiąca szkielet w którym umieszczone są próbki, spełnia ona również rolę izolacyjną by zapobiec przechodzeniu ciepła do sąsiednich komór; 2)Próbki nagrzewane są w kolejności: 1, 3, 5, 2, 4 -by zapobiec przechodzeniu ciepła do sąsiednich komór; 3) Pojemnik z gazem MAPP wraz z palnikiem; 4)Miernik maksymalnej temperatury płomienia T;5)Miernik temperatury spodu próbki
Parametry badań cech termoochronnych
czas próby 60[s]
rodzaj użytego gazu: Gaz MAPP
Gaz MAPP to specjalnie stworzony gaz złożony z płynnej, ustabilizowanej i jednorodnej fazy metylu, acetylenu i propadienu. Zaprojektowany do celów technicznych. Posiada wszystkie cechy gazu czystego. MAPP dzięki wysokiej kaloryczności i energii spalania nagrzewa w bardzo krótkim czasie, zatem praca wykonywana jest szybciej i przy mniejszym zużyciu gazu.
Efektywność tej samej pracy jest jeszcze większa, gdy połączyć możliwości MAPP gazu z palnikami o odpowiedniej konstrukcji.
Pojemnik jednorazowy 454[g].
Temperatura płomienia w powietrzu 2100[oC].
Szybkośćpodgrzewa szybciej niż propan-butan o 50%.
3.Tabele pomiarowe:
Wzór na ubytek masy (termoerozyjna zmiana masy)
Um = [(m0-mk)/m0]*100%
gdzie:
m0- masa początkowa
mk-masa końcowa
|
Nr próbki |
||||
|
1 |
2 |
3 |
4 |
5 |
Masa początkowa m0[g] |
13,5 |
10,3 |
10,0 |
10,7 |
10,9 |
Masa końcowa mk[g] |
12,7 |
9,9 |
9,3 |
10,4 |
10,2 |
Ubytek masy Um[%] |
5,93 |
3,88 |
7 |
2,8 |
6,42 |
Tab1. Pomiar ubytku masy
\
|
|
Temperatura spodu próbki Ts[oC] |
Tp[oC] (max) |
||||||
|
Czas t[s] |
0 |
10 |
20 |
30 |
40 |
50 |
60 |
|
1 |
21,6 |
21,9 |
22,0 |
23,1 |
31,2 |
48,8 |
59,7 |
900 |
900 |
2 |
22,7 |
22,7 |
22,7 |
23,1 |
24,6 |
30,2 |
43,9 |
891 |
891 |
3 |
21,1 |
21,6 |
22,8 |
33,2 |
48,9 |
56,2 |
63,6 |
900 |
900 |
4 |
21,5 |
22,2 |
23,2 |
25,7 |
32,1 |
40,4 |
49,4 |
895 |
895 |
5 |
21,1 |
21,2 |
21,5 |
21,7 |
22,6 |
26,8 |
31,7 |
901 |
901 |
Tab2. Temperatury
4.Wnioski
stopień ochrony materiału warstwy ablacyjnej, najlepszy okazuje się materiał próbki nr 5{40%(M+N) 60% =>(60Al2O3/40C)+8 warstw tkaniny szklanej o gramaturze 250[g/m2]} , najgorszy zaś materiał próbki nr 2
{30%(M+N) 70% =>(28%SiC + 7%Al2O3 + 7%W+ 28%WCTiC)};
trwałość warstwy można zauważyć najlepszą w próbce nr 4{25%(M+N) +26 warstw tkaniny o gramaturze 450[g/m2] [g/m2]}najgorszą w próbce nr 3
Maksymalna temperatura płomienia w każdym z przypadków była prawie jednakowa; widać jednak nieznaczną różnice ok. 1,5% - jest to niewielka różnica więc można przyjąć że temperatura była jednakowa
wpływ udziału tkaniny szklanej(próbki 3 i 5) można stwierdzić, że polepsza ona trwałość warstwy i jej wpływ na ochronę powierzchni;
Im większa gęstość i ciepło właściwe(ilość energii potrzebna do zwiększenia temperatury o 1oC) materiału tym lepsze jego właściwości z punktu widzenia zastosowań ablacyjnych;
