Materiały budowlane - laboratorium.
Temat:
Badania cech technicznych kruszywa mineralnego do betonu zwykłego.
Badania cech technicznych kruszywa do betonu lekkiego.
Data ćwiczenia: 23.10.2002r.
Zespół III: Ćwik Michał,
Lembke Jakub,
Nagłowski Bartłomiej,
Skindzier Michał.
Grupa 8
R.A. 2002/2003
Rodzaje kruszyw stosowanych do betonu zwykłego:
Rozróżnia się 3 podstawowe grupy asortymentowe kruszywa mineralnego:
Piasek (zwykły - bezgatunkowy oraz uszlachetniony, uzyskany przez płukanie i refrakcjonowanie kruszywa naturalnego na mokro - produkowany gatunku I i II), piasek łamany;
Żwir, grys, grys z otoczaków;
Mieszankę kruszywa naturalnego, mieszankę z otoczaków i mieszankę kruszywa łamanego sortowaną.
W zależności od zawartości poszczególnych frakcji, kruszywa do betonu zwykłego dzieli się na 2 gatunki (1 i 2). W zależności od przydatności do odpowiedniej klasy betonu - dzieli się na 4 marki (10, 20, 30, 50). Ponadto rozróżnia się 4 podstawowe klasy petrograficzne kruszywa grubego:
Żwir;
Grys ze skał magmowych i metamorficznych;
Grys ze skał osadowych;
Grys z otoczaków.
W zależności od zawartości grudek gliny w kruszywach łamanych ze skał węglanowych i/lub nasiąkliwości w grysach ze skał magmowych i metamorficznych rozróżnia się dwie odmiany (I i II).
Wymagania dotyczące jakości kruszyw przeznaczonych do betonów zwykłych podaje norma PN-86/B-06712
Rodzaje badań przeprowadzanych dla kruszyw do betonu zwykłego:
Badania pełne:
(wykonywane co najmniej raz w roku, przy każdej zaobserwowanej zmianie jakości złoża, oraz na życzenie odbiorcy)
Skład petrograficzny
Skład ziarnowy
Wytrzymałość na miażdżenie
Zawartość ziaren słabych
Nasiąkliwość
Mrozoodporność
Kształt ziaren
Zawartość pyłów naturalnych
Zawartość zanieczyszczeń obcych
Zawartość zanieczyszczeń organicznych
Wytrzymałość na ściskanie surowca skalnego
Zawartość związków siarki
Badania niepełne:
(wykonywane przy bieżącej kontroli)
Skład ziarnowy
Kształt ziaren
Zawartość pyłów mineralnych
Zawartość zanieczyszczeń obcych
Badania specjalne:
(wykonywane dla pełnej informacji - potrzebne przy projektowaniu bwtonu)
Reaktywność alkaliczna
Promieniotwórczość naturalna
Dla potrzeb projektowych niezbędne jest również oznaczenie wilgotności kruszywa.
Wyniki, omówienie i wnioski przeprowadzonych oznaczeń dla kruszyw do betonu zwykłego:
1. Oznaczenie składu ziarnowego metodą na sucho:
W trakcie trwania ćwiczenia wykonano 3 próby przesiewania próbki kruszywa o masie 6300g przez sita. Następnie obliczone zostały wartości średnie. Wyniki przedstawia tabela:
Frakcje [mm] |
Pozostaje na sicie |
Przechodzi przez sito |
||||||
|
[mm] |
I próg |
II próg |
III próg |
średnie |
% |
[mm] |
∑ % |
0-0,125 |
0 |
97 |
97 |
80 |
91 |
1,4 |
0,125 |
1,4 |
0,125-0,25 |
0,125 |
52 |
67 |
41 |
53 |
0,8 |
0,25 |
2,2 |
0,25-0,5 |
0,25 |
83 |
90 |
67 |
80 |
1,3 |
0,5 |
3,5 |
0,5-1 |
0,5 |
103 |
113 |
87 |
101 |
1,6 |
1 |
5,1 |
1-2 |
1 |
213 |
224 |
175 |
204 |
3,2 |
2 |
8,3 |
2-4 |
2 |
947 |
924 |
824 |
898 |
14,2 |
4 |
22,5 |
4-8 |
4 |
1628 |
1667 |
1617 |
1637 |
26,0 |
8 |
48,5 |
8-16 |
8 |
2548 |
2483 |
2724 |
2586 |
41,2 |
16 |
89,7 |
16-31,5 |
16 |
629 |
635 |
685 |
650 |
10,3 |
31,5 |
100,0 |
Razem |
|
6300 |
6300 |
6300 |
6300 |
100,0 |
|
|

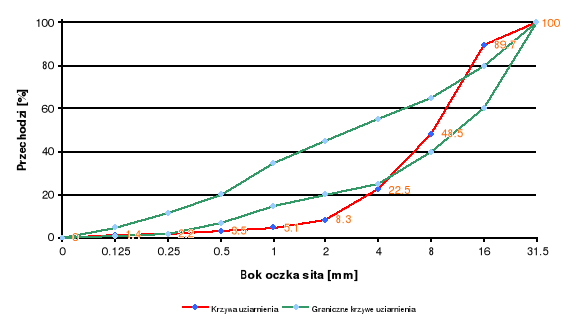

Wykres krzywej uziarnienia:
Optymalne uziarnienie kruszywa powinno zapewnić uzyskiwanie założonych właściwości mieszanki betonowej i betonu, przy możliwie najmniejszym zużyciu cementu i wody. Można mówić o optymalnym kruszywie tylko dla konkretnych, założonych wartości, jakie ma wykazać mieszanka betonowa i beton przy założonych sposobach układania, zagęszczania i formowaniu. Wyróżnia się dwa układy granulometryczne kruszyw - o uziarnieniu ciągłym (zawierającym wszystkie frakcje) i nieciągłym (z brakującymi frakcjami). Jeżeli zachodzi potrzeba celowego doboru kruszywa o nieciągłym uziarnieniu (betony wysokich wytrzymałości), zalecane jest stosowanie łamanych kruszyw grubych i piasku. Niezależnie jednak od rodzaju kruszywa i jego właściwości fizycznych dąży się do uzyskania kruszywa o najmniejszej ilości jam między ziarnami stosu, przy czym stos powinien zawierać jak najgrubsze ziarna kruszywa (przy najmniejszej wodożądności kruszywa). Graniczne krzywe uziarnienia sporządza się wg normy PN-88/B-06250 w celu ułatwienia oceny składu ziarnowego kruszywa. Za najkorzystniejsze uważa się uziarnienie, dla którego krzywa przesiewu znajduje się w środku pola wyznaczonego przez krzywe graniczne. W badanym kruszywie obserwujemy zbyt mały udział frakcji do 4 mm i zbyt dużo ziaren o frakcjach 16 i 31,5. Mieszanka betonowa z takim kruszywem będzie charakteryzowała się złą urabialnością i dużą wodożądnością. Mieszanka ta mogłaby zostać użyta do betonów wysokich wytrzymałości po zwiększeniu udziału drobnych frakcji (do 2 mm).
2. Oznaczenie kształtu ziaren dla frakcji 8-16:
Badanie przeprowadzono przy pomocy suwmiarki Schultza. Masa próbki wynosiła 500 g. W trakcie badania wydzielono 55,6 g ziaren nieforemnych co stanowi 11,12% masy próbki przeznaczonej do badania.
Rodzaje badań przeprowadzanych dla kruszywa do betonu lekkiego:
Uziarnienie
Gęstość nasypowa w stanie luźnym
Zawartość zanieczyszczeń obcych
Zawartość pyłów mineralnych
Zawartość związków siarki
Zawartość ziaren nieforemnych
Zawartość ziaren ulegających rozpadowi wapniowemu (rozpad wapniowy)
Straty przy prażeniu
Zawartość ziaren ulegających rozpadowi krzemianowemu (rozpad krzemianowy)
Wskaźnik rozkruszenia
Marka kruszywa
Promieniotwórczość naturalna
Wyniki i omówienie przeprowadzonych oznaczeń dla kruszyw do betonu lekkiego:
Do badań użyto keramzytu (lekkie kruszywo otrzymywane przez wypalanie pęczniejących glin w piecach obrotowych w temperaturze 1150 ÷ 1200°C, sortowane na frakcje). Wymagania dla keramzytu określa norma PN-86/B-23006, dzieląc kruszywo keramzytowe następująco:
Pod względem uziarnienia
Na gatunki w zależności od właściwości fizycznych i chemicznych
Na marki w zależności od wytrzymałości gwarantowanej betonu wykonanego przy użyciu danego kruszywa
1. Oznaczenie gęstości nasypowej keramzytu w stanie luźnym (frakcja 2 - 4):
Do oznaczenia gęstości nasypowej stosuje się kruszywo w stanie powietrzno - suchym. Oblicza się ją ze wzoru:
[kg/m3]
w którym:
m1 - masa cylindra pustego,
m2 - masa cylindra z kruszywem,
V - objętość cylindra.
Kruszywo badanej frakcji zostało wsypane do cylindra o objętości 5 dm3, i następnie zważone (m1 = 2971 g, m2 = 6483 g). Dla powyższych danych gęstość nasypowa wynosi
702,4 kg/m3. Pozwala ona określić markę kruszywa, która w przybliżeniu wynosi 7,5.
2.Oznaczenie wskaźnika rozkruszenia dla frakcji 4 - 8:
Wykorzystywany jest do bieżącej kontroli jakości produkowanego kruszywa. Określany jest w wyniku pomiaru wytrzymałości na miażdżenie. Wskaźnik rozkruszenia kruszywa powinien wynosić:
Nie więcej niż 16% dla kruszyw przeznaczonych dla betonów klasy LB-25
Nie więcej niż 22% dla kruszyw przeznaczonych dla betonów klasy poniżej LB-25
W celu oznaczenia próbkę kruszywa (o objętości 1,8 dm3) poddaje się ściskaniu osiowemu, przy czym przyrost siły nacisku na tłok powinien być równomierny (w granicach 1 ÷ 1,5 kN). Nacisk na tłok należy natychmiast zwolnić po uzyskaniu wartości 50 kN. Zawartość cylindra rozsiewa się na sicie o boku oczka 1mm (dla badanej frakcji). Następnie waży się pozostałość na sicie po przesianiu. Wskaźnik rozkruszenia oblicza się następnie ze wzoru:
[%]
w którym:
m - masa próbki kruszywa przed badaniem,
m1 - masa próbki po badaniu („pozostałość na sicie”).
Dla danych m = 238 g i m1 = 179 g wskaźnik rozkruszenia wynosi Xr = 24,8%.
