Laboratorium Miernictwa Elektronicznego

Sprawozdanie nr 4

Grupa nr 6

Andrzej Cebularz

Konrad Inglot

30.III.1998

1. Temat:

Pomiar parametrów sygnałów sinusoidalnych metodą próbkowania i cyfrowego przetwarzania.

2. Cel ćwiczenia

Poznanie pojęć związanych z metodą próbkowania i kwantowania sygnału napięciowego. Poznanie środków technicznych stosowanych w tej metodzie oraz źródeł i charakteru błędów występujących w pomiarach parametrów sygnałów.

3. Użyte przyrządy:

1. Komputer PC z odpowiednim osprzętem i programem AS 3.42 - 00. Program zapamiętywał podany na wejście przystawki sygnał sinusoidalny, następnie próbkował ten sygnał tyle razy ile zostało to zadane przez użytkownika. Wielkość okna pomiarowego, a więc ilość okresów badanego sygnału również określał użytkownik. Na podstawie tych informacji program obliczał wartość skuteczną i średnią badanego przebiegu.




3. Woltomierz cyfrowy V 543.

4. Licznik czasu 20 MHz C549A.

5. Generator dekadowy RC typ PW - 11 nr 38842.

6. Przebieg ćwiczenia:

1. Jako punkt pierwszy ćwiczenia preprowadzone zostały pomiary wartości średniej i skutecznej sygnału sinusoidalnie zmiennego dla różnych wielkości okna czasowego (od 1 do 9 okresów w oknie).

Pomiary przeprowadzone zostały dla następujących parametrów:

Częstotliwość sygnału badanego - 500 Hz

Rzeczywista wartość skuteczna sygnału - 1.7 V

Częstotliwość próbkowania - 5 kHz

Ilość próbek (ustawiona w programie) - 100

Wyniki przedstawia tabela nr 1.

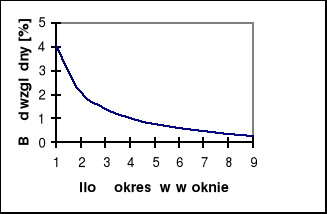

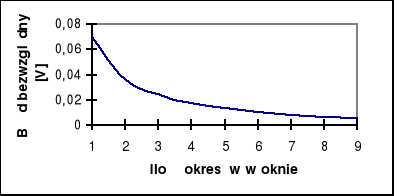

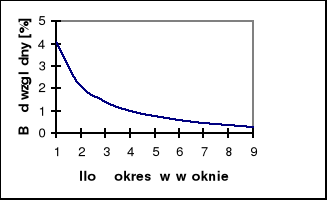

Tabela nr 1.

Lp.	Ilość próbek	Usk	Δ	δ	Usr
		[V]	[V]	[%]	[mV]
1.	10 (1 okres)	1,770	0,070	4,11	216,4
2.	20 (2 okresy)	1,736	0,036	2,11	110,3
3.	30 (3 okresy)	1,724	0,024	1,41	72,61
4.	40 (4 okresy)	1,717	0,017	1,00	54,6
5.	50 (5 okresów)	1,713	0,013	0,76	43,56
6.	60 (6 okresów)	1,710	0,010	0,58	37,26
7.	70 (7 okresów)	1,708	0,008	0,47	31,74
8.	80 (8 okresów)	1,706	0,006	0,36	27,43
9.	90 (9 okresów)	1,705	0,005	0,29	24,39

2. W kolejnym pomiarze okno czasowe zostało dobrane w ten sposób, aby obejmować dokładnie 2.5 okresu badanego sygnału

---
