Państwowa Wyższa Szkoła Zawodowa
w Jarosławiu

Rysunek techniczny i grafika komputerowa

Ćwiczenie 2. Środowisko AutoCAD. Rysowanie podstawowych obiektów.

Zagadnienia realizowane w ćwiczeniu:

  1. Otwarcie i zapis dokumentu.

  2. Poznanie podstawowych elementów środowiska systemu AutoCad.

  3. Określanie współrzędnych bezwzględnych i względnych punktów w układzie współrzędnych.

  4. Rysowanie figur na podstawie określonych współrzędnych bezwzględnych i względnych.

  5. Określanie i modyfikowanie parametrów linii.

  6. Konwersja tekstu.

Treść ćwiczenia:

  1. Otwórz nowy pusty plik rysunku. Za pomocą narzędzia Linia narysuj odcinek o dowolnej długości. Sprawdź jego właściwości - zaznacz odcinek i używając menu podręcznego (prawy klawisz myszy) wybierz [Właściwości]. Zapisz rysunek pod nazwą Odcinek_1.

  1. 0x08 graphic

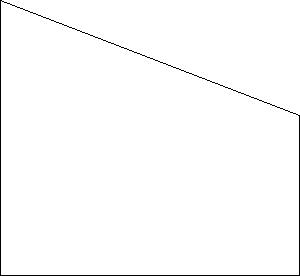

    Otwórz nowy pusty plik rysunku. Za pomocą narzędzia Linia i rozpoczynając od lewego górnego punktu i poruszając się w dół, narysuj łamaną zamkniętą, pokazaną na rysunku. W tym celu wybierz narzędzie Linia z paska narzędzi i wskazując kolejne punkty wyznacz 3 odcinki. Zamknięcia łamanej możesz dokonać na kilka sposobów: a) wskazując początek pierwszego odcinka, b) menu podręczne (prawy klawisz myszy) - Zamknij, c) wpisując na klawiaturze znak z i naciskając (Enter). Zapisz rysunek pod nazwą Łamana_1 i zamknij go.

  1. Tą samą figurę, pokazaną w zadaniu poprzednim narysuj, ale przy włączonym tzw. trybie ortogonalnym (w pasku stanu na dole). Zamknięcia łamanej dokonaj jednym z wcześniej poznanych sposobów. Zapisz rysunek pod nazwą Łamana_2 i zamknij go.

  1. Otwórz plik Figura_1. Odczytaj współrzędne początku i końca odcinka - w tym celu zaznacz odcinek i używając menu podręcznego (prawy klawisz myszy) wybierz [Właściwości]. Rozpoczynając od współrzędnych bezwzględnych (50,50) wyznacz następne odcinki (narzędzie Linia) o współrzędnych: 300,50 300,200 200,200 200,250 150,250 150,200 100,200 100,280 50,280 50,200 0,200 0,250 -50,250 -50,200 -100,200
    -100,150 -50,150 -50,100 0,100. Wszystkim liniom nadaj szerokość 0,50 mm - w tym celu zaznacz wszystkie odcinki i używając menu podręcznego (prawy klawisz myszy) wybierz [Właściwości/szerokość linii]. Zapisz rysunek pod nazwą Figura_bezwzględne i zamknij go.

  1. Otwórz plik Figura_1. Odczytaj współrzędne początku i końca odcinka. Rozpoczynając od współrzędnych bezwzględnych (50,50) wyznacz następne odcinki (narzędzie Linia), posługując się następującymi współrzędnymi względnymi: @150,0 @50,50 @100,0 @0,50 @-100,0 @-50,50 @-20,0 @0,-30 @-20,0 @0,50 @-20,0 @0,-30 @-30,0 @0,30 @-20,0 @0,-50 @-20,0 @0,30 @-20,0 @-50,-50 @-100,0 @0,-50 @100,0. Wszystkim liniom nadaj szerokość 0,50 mm i kolor niebieski. Zapisz rysunek pod nazwą Figura_względne i zamknij go.

2
