Politechnika Lubelska
Temat: Przyrządy rejestrujące.
Ćwiczenie nr 24
Wykonali: Data wykonania:
Grzegorz Szczygielski 2000-05-12
Grzegorz Kozyra
Grupa ED.6.1
ED.6.2
Celem ćwiczenia było poznane własności i zasady działania elektrycznych rejestratorów analogowych o zapisie ciągłym i punktowym.
Rejestrator kompensacyjny o zapisie punktowym.
Schemat układu:
Z powodu uszkodzenia rejestratora pośredniego PL-P3-181-E6/ jego badanie nie zostało przeprowadzone.
Sprawdzenie rejestratora bezpośredniego o zapisie ciągłym.

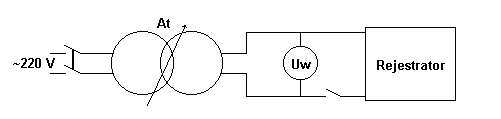

Schemat układu pomiarowego:
Spis przyrządów pomiarowych:
Rejestrator bezpośredni- 40-50-400 Hz, kl. 2,5 PL-P3-184-E6/
At- autotransformator 0÷250 V PL-P3-512-E6/
U- woltomierz kl. 0,5 zakres 150V PL-P3-73-E6/
Sprawdzenie dokładności wskazań rejestratora w odniesieniu do wielkości mierzonej.
Rejestrator w tym przypadku traktujemy jako woltomierz .
Lp |
Ux |
Uw |
ΔU |
δ |
|
V |
V |
V |
% |
1 |
45,5 |
50 |
-4,5 |
-3,0 |
2 |
75,0 |
80 |
-5,0 |
-3,3 |
3 |
94,5 |
100 |
-5,5 |
-3,7 |
4 |
114,0 |
120 |
-6,0 |
-4,0 |
5 |
145,0 |
150 |
-5,0 |
-3,3 |
Przykładowe obliczenia:
Na podstawie przeprowadzonych obliczeń badany rejestrator ciągły możemy zakwalifikować do klasy 5,0 ponieważ błąd δ nie przekracza w przedstawionej tabelce wartości 5% .
Na podstawie przeprowadzonych pomiarów i obliczeń wykonujemy wykres: ΔU=f(Ux)
Sprawdzenie błędu rejestracji w odniesieniu do czasu.
V |
l |
tw |
tx |
δ |
mm/s |
mm |
s |
s |
% |
2 |
343 |
180 |
172 |
4,44 |
Na podstawie obliczeń zawartych w tabelce błąd rejestracji czasu jest mniejszy od 5% a więc możemy zaliczyć go do klasy 5,0.
Sprawdzenie poprawności czasu uspokojenia.
Nastawiamy wartość αu równą 2/3 zakresowi pomiarowemu nie włączając nośnika Następnie wyłączyć obwód pomiarowy i ponownie gwałtownie załączyć. Ponowne załączenie odbywa się z jednoczesnym włączeniem stopera. Pomiaru dokonujemy trzykrotnie i określamy wartość średnią.
|
Δt1 |
Δt2 |
Δt3 |
Δtśr |
Lp |
s |
s |
s |
s |
1 |
1,20 |
1,30 |
1,25 |
1,25 |
Zgodnie z normą czas uspokojenia określa się dla rejestratorów o zapisie ciągłym jako czas potrzebny do osiągnięcia przez element zapisujący położenia końcowego z dokładnością wynikającą z klasy przy skokowym włączeniu wielkości wejściowej. Czas ten nie powinien przekraczać 4 s, co jest w zasadzie zgodne z wynikiem uzyskanym w trakcie wykonania ćwiczenia.
3. Wnioski.
Badany rejestrator ciągły możemy zaliczyć do klasy 5,0 ponieważ maksymalna wartość błędu δ wynosi -4,0% i nie przekracza wartości 5% . Wartość błędu rejestracji czasu wyniosła 4,44% i jest mniejsza od 5% z tego też względu można go zaliczyć do klasy 5% .
Czas uspokojenia wyniósł 1,25 co jest zgodne z normą.
Klasa rejestratora podana przez producenta (klasa pomiaru 2,5 i klasa przesuwu 1) nie zgadza się z pomiarami, przyczyną tego mogło być mechaniczne zniszczenie pewnych elementów pod wpływem czasu.

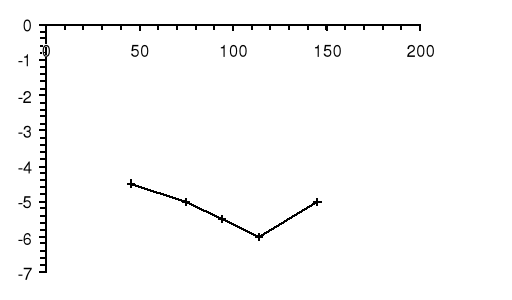

Charakterystyka ΔU=f(Ux)
Ux [V]
ΔU [V]
