Politechnika Lubelska	Laboratorium Miernictwa Elektrycznego
w Lublinie	Ćwiczenie Nr 6
Imię i nazwisko: Piotr Jurek & Tadeusz Klukowski		Semestr V	Grupa ED 5.1	Rok akad. 1998/99
Temat ćwiczenia: Badanie przekładnika prądowego.			Data wykonania 26.11.98	Ocena

Spis przyrządów pomiarowych:

Amperomierze:

• PL-P3-249-E6/ kl.1

• PL-P3-217-E6/ kl.0,5

• PL-P3-232-E6/ kl.0,5

• PL-P3-217-137/E6 kl.0,2

• PL-P3-640/E6 kl.0,5

Woltomierze:

• PL-P3-249-E6/ kl.1

• PL-P3-478-E6/ kl.1,5

Rezystory:

• PL-P3-101-E6/ 1,9Ω 7,5A

• PL-K-019-E6/ 10,5Ω 3,6A

• PL-P3-90-E6/ 2,1Ω 8A

Przekładniki prądowe:

• badany 5A/5A kl.0,5

• wzorcowy PL-P3-37-E6/ 10A/5A kl.0,2

• pomocniczy PL-P3-44-E6/ 10A/5A kl.0,5

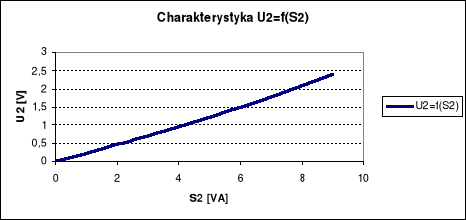

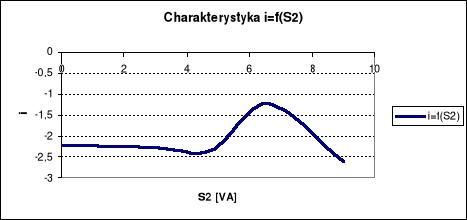

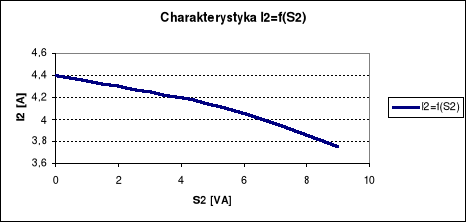

1.Wpływ obciążenia przekładnika na wartość prądu, spadek napięcia i błąd pomiarowy.

Schemat pomiarowy:

Lp.	I1 [A]	I2 [A]	U1 [V]	U2 [V]	R [Ω]	S2 [VA]	S2/S2zn [VA]	Δi %
1	4,5	4,4	2,8	0	0	0	0	-2,22
2	4,35	4,25	3,4	0,7	0,16	2,97	0,297	-2,28
3	4,25	4,15	3,8	1,15	0,28	4,77	0,477	-2,35
4	4,05	4	4,3	1,65	0,41	6,6	0,66	-1,23
5	3,85	3,75	4,9	2,4	0,64	9	0,9	-2,6

Przykładowe obliczenia:

R =
Ω

S₂=U₂⋅I₂ =0,7⋅4.55=2,97 VA

S_2zn=10VA

=1

%

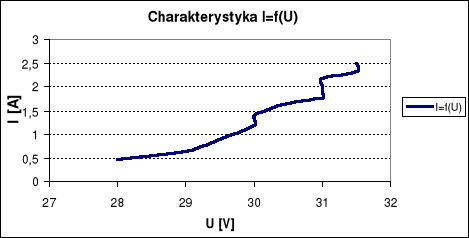

2. Zdjęcie charakterystyki magnesowania przekładnika badanego.

Schemat pomiarowy:

Lp	--	1	2	3	4	5	6	7	8	9	10	11	12
U	V	31,5	31,5	31	31	31	31	30,5	30	30	29,5	29	28
I	A	2,5	2,325	2,187	2,025	1,875	1,775	1,65	1,4	1,2	0,9	0,65	0,475

3. Sprawdzenie prawidłowości oznaczeń zacisków przekładnika badanego.

Schemat pomiarowy:

Wyniki pomiarów

Lp	A1 [A]	A2 [A]	Ar [A]
1	4	4	0

Zaciski oznaczone są zgodnie

4. Wyznaczenie liczby przetężeniowej przekładnika.

Schemat pomiarowy:

I1x [A]	I2x [A]
9,7	5
9	4,6
8	4,1
7	3,5
6	3,1
5,5	2,9
5	2,7
4,5	2,2
4	2,1
3	1,5

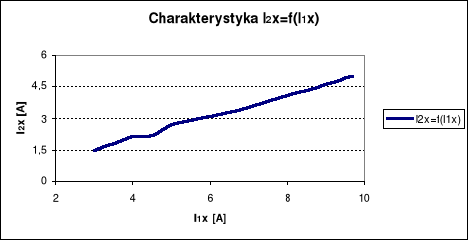

Na podstawie powyższych danych wykreślam charakterystykę I_1x=f(I_2x)

Wnioski:

W punkcie pierwszym badaliśmy wpływ obciążenia na wartość prądu, spadek napięcia i błąd pomiarowy przekładnika.

W punkcie drugim pomiarów wyznaczaliśmy charakterystykę magnesowania rdzenia .Jej kształt jest zbliżony do charakterystyki magnesowania rdzeni transformatorów; jednak posiada ona bardzo szybki przyrost w części początkowej napięcia względem prądu.

Sprawdzana w kolejnym punkcie pomiarowym prawidłowość oznaczenia zacisków, na podstawie otrzymanych wyników, wykazała, że oznaczenia są zgodne z symbolami literowymi.

W kolejnym podpunkcie wyznaczaliśmy liczbę przetężeniową, która wynosi n_i=
czyli powinniśmy zapisać, że n_i=1 gdyż dla wartości 2 błąd jest większy niż 10%. Wynik ten może być związany z użyciem w obwodzie wtórnym przekładnika badanego rezystora w celu zmniejszenia liczby przetężeniowej.
