Politechnika Lubelska	Laboratorium Miernictwa Elektrycznego
w Lublinie	Ćwiczenie Nr 1
Imię i nazwisko: Piotr Jurek & Tadeusz Klukowski		Semestr V	Grupa ED 5.1	Rok akad. 1998/99
Temat ćwiczenia: Badanie laboratoryjnych źródeł prądu			Data wykonania 15.10.98	Ocena

Cel ćwiczenia :

Celem ćwiczenia jest poznanie podstawowych źródeł napięcia i prądu stałego i przemiennego oraz metod pomiaru ich charakterystycznych parametrów.

Spis przyrządów pomiarowych użytych w ćwiczeniu.

1. Amperomierz magnetoelektryczny kl. 0,5 I_n = 0,75 / 1,5 / 3 A PL-P3-238-E6

2. Woltomierz elektromagnetyczny kl. 0,5 U_n = 300 V PL-P3-339-E6

3. Woltomierz magnetoelektryczny kl. 0,5 U_n =300 V PL-P3-521-E6

4. Woltomierz cyfrowy U_n = 2 / 20 V PL-T-4219-E2-M

5. Zasilacz PL-P3-721-E6

6. Autotransformator PL-P3-515-E6

7. Oporniki suwakowe

• I_n = 5,1 A R = 4,1 Ω PL-P3-238-E6

• I_n = 2,2 A R = 165 Ω PL-P3-36-E6

• I_n = 0,5 A R = 480 Ω PL-P3-57-E6

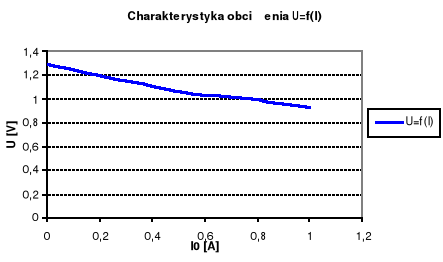

1. Pomiar charakterystyki obciążenia źródła elektrochemicznego

Układy pomiarowe:

1.a poprawnie mierzony prąd 1.b poprawnie mierzone napięcie

U	Io	RW
[V]	[A]	[Ω]
1,29	0
1,16	0,285	0,491
1,14	0,332	0,482
1,11	0,400	0,475
1,08	0,475	0,463
1,06	0,525	0,457
1,04	0,570	0,456
1,01	0,715	0,406
0,97	0,880	0,375
0,93	1,000	0,370

U	Io	RW
[V]	[A]	[Ω]
1,17	0,278	0,468
1,15	0,350	0,429
1,13	0,420	0,405
1,10	0,505	0,396
1,08	0,570	0,385
1,07	0,610	0,377
1,04	0,705	0,369
1	0,820	0,366
0,99	0,900	0,344
0,97	1,000	0,330

2. Pomiary parametrów elektronicznego zasilacza napięciowego.

Układy pomiarowy:

Io	Uz
[ A ]	[ V ]
0	5,03
1,18	4,96
1,34	4,94
1,54	4,93
1,8	4,92
2,05	4,9
2,23	4,89
2,35	4,86
2,36	4,84
2,38	4,72
2,32	4,7
2,2	4,2
2,05	3,8
Io	Uz
[ A ]	[ V ]
1,96	3,5
1,9	3,3
1,82	3,1
1,73	2,83
1,65	2,62
1,6	2,46
1,55	2,32
1,5	2,16
1,46	2,02
1,36	1,74
1,28	1,52
1,22	1,32
1,14	1,08

3. Wyznaczanie współczynnika stabilizacji zasilacza stabilizowanego dla 100%, 50%, 20%, 10% maksymalnego prądu obciążenia przy zmianach napięcia zasilającego ± 10% U_n.

Układ pomiarowy:

I/Io	U1max	U1min	U2max	U2min	S
[%]	[V]				-
100	240	200	3.94	3.55	3,49
50	240	200	4.57	4.56	166
20	240	200	4.68	4.66	84,91
10	240	200	4.78	4.76	86,73

4. Wyznaczanie charakterystyki potencjometru zasilanego z autotransformatora w funkcji

przesunięcia suwaka.

Układ pomiarowy:

Lp.	l	Uwy
	[mm]	[V]
1	100	0
2	150	30
3	200	50
4	250	70
5	300	90
6	350	110
7	400	135
8	450	155
9	500	180

5. Wyznaczanie charakterystyki U_wyj = f ( α ) laboratoryjnego autotransformatora.

Układ pomiarowy:

α	U
[dz]	[V]
0	22
1	35
2	47
4	68
8	110
10	142
15	186
20	245

Wnioski:

Woltomierzem używanym do wyznaczania SEM akumulatora i jego rezystancji wewnętrznej był multimetr cyfrowy. Charakteryzuje się on bardzo dużą rezystancją wewnętrzną, dlatego też pomiar SEM akumulatora obdarzony jest małym błędem - SEM odczytana z miernika i wyznaczona z charakterystyki jest identyczna. Rezystancja wewnętrzna akumulatora jak wykazują przeprowadzone pomiary nie jest stała, lecz zmienia się wraz z prądem obciążenia.

Na podstawie pomiarów wykonanych podczas badania elektronicznego stabilizatora napięcia widać, że jego napięcie maleje wraz ze wzrostem prądu obciążenia. Badany zasilacz charakteryzuje się dobrym i stałym współczynnikiem stabilizacji. Współczynnik stabilizacji badanego zasilacza znacznie się zmniejsza po przekroczeniu prądu 0,5I_omax.

Badanie potencjometru suwakowego pozwoliło wykazać, że charakterystyka napięcia wyjściowego w funkcji przesunięcia suwaka jest linią prostą .Wnioskiem stąd jest to, że badany potencjometr był potencjometrem liniowym.

Pomiary wykonane przy badaniu autotransformatora laboratoryjnego U_wy= f (α) wykazują, że skalę autotransformatora należy traktować jako orientacyjną, gdyż wartość napięcia wyjściowego nie pokrywa się z wartością napięcia nastawionego na autotransformatorze. Aby uzyskiwać żądane wartości napięcia dołączyć należy woltomierz do autotransformatora.

A

V

Ro

E

Rw

A

V

Ro

E

Rw

V₂

mA

Ro

V₁

Zasilacz

V₂

mA

Ro

V₁

Zasilacz

AT

V₁

∼ 220 V

V₂

∼ 220 V

AT

V

---
