1. Wyliczenie współczynnika przenikania Uc, zgodnie z normą PN EN ISO 6946:2008

	d	λ	R	Δθ	θ
Powietrze wewn.					19
Powierzchnia wewn.			0,130	0,301	18,70
Tynk	0,015	0,8	0,019	0,043	18,66
Mur POROTHERM	0,15	0,18	0,833	1,933	16,72
Mur POROTHERM	0,15	0,18	0,833	1,933	14,79
Wełna mineralna	0,01	0,04	0,250	0,580	14,21
Wełna mineralna	0,01	0,04	0,250	0,580	13,63
Wełna mineralna	0,01	0,04	0,250	0,580	13,05
Wełna mineralna	0,01	0,04	0,250	0,580	12,47
Wełna mineralna	0,01	0,04	0,250	0,580	11,89
Wełna mineralna	0,01	0,04	0,250	0,580	11,31
Wełna mineralna	0,01	0,04	0,250	0,580	10,73
Wełna mineralna	0,01	0,04	0,250	0,580	10,15
Wełna mineralna	0,01	0,04	0,250	0,580	9,57
Wełna mineralna	0,01	0,04	0,250	0,580	8,99
Wełna mineralna	0,01	0,04	0,250	0,580	8,41
Wełna mineralna	0,01	0,04	0,250	0,580	7,83
Wełna mineralna	0,01	0,04	0,250	0,580	7,25
Wełna mineralna	0,01	0,04	0,250	0,580	6,67
Wełna mineralna	0,01	0,04	0,250	0,580	6,09
Wełna mineralna	0,01	0,04	0,250	0,580	5,51
Wełna mineralna	0,01	0,04	0,250	0,580	4,93
Wełna mineralna	0,01	0,04	0,250	0,580	4,35
Wełna mineralna	0,01	0,04	0,250	0,580	3,77
Wełna mineralna	0,01	0,04	0,250	0,580	3,19
Wełna mineralna	0,01	0,04	0,250	0,580	2,61
Wełna mineralna	0,01	0,04	0,250	0,580	2,04
Wełna mineralna	0,01	0,04	0,250	0,580	1,46
Wełna mineralna	0,01	0,04	0,250	0,580	0,88
Wełna mineralna	0,01	0,04	0,250	0,580	0,30
Wełna mineralna	0,01	0,04	0,250	0,580	-0,28
Wełna mineralna	0,01	0,04	0,250	0,580	-0,86
Tynk zewn.	0,015	0,8	0,019	0,043	-0,91
Powietrzchnia zewn.			0,040	0,093	-1,00
Powietrze zewn.					-1
		Rt=	8,624167
	U=	0,115953

Schemat zmiany temperatur w przegrodzie:

2. Wyliczenie wartości współczynnika przenikania ciepła Htr

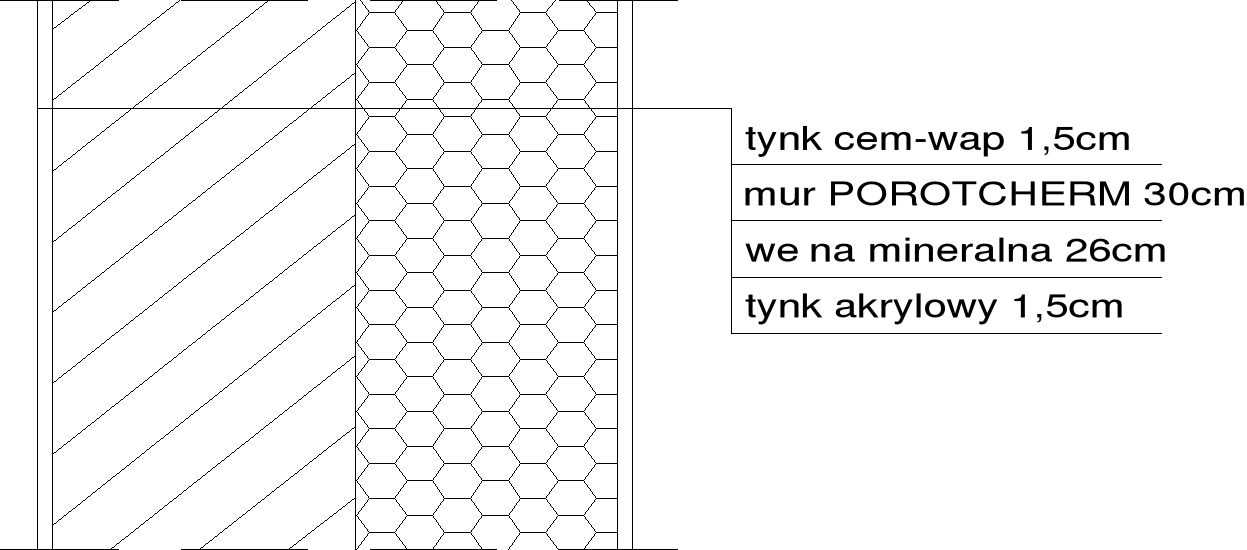

3. Szkic analizowanego detalu architektonicznego

---
