Wydział:

ELEKTRYCZNY

POLITECHNIKA ŚLĄSKA

LABORATORIUM MATERIAŁOZNAWSTWA

Rok akademicki:

1997/98

Semestr:

II. inżynierski,

Grupa: 02.

Sekcja nr:

2

Nazwiska i imiona:

  1. BLASKI Wojciech

  2. KUDYNIUK Adam

  3. SOKOŁOWSKI Jacek

Temat ćwiczenia:

POMIAR CHARAKTERYSTYK STATYCZNYCH I DYNAMICZNYCH OPORNIKA NIELINIOWEGO - WARYSTORA

Data wykonania ćwiczenia:

18 MARZEC 1998

Data oddania opracowania:

Ocena:

Podpis:

1). Układ pomiarowy:

0x08 graphic

2). Tabela pomiarowa:

I=U1/RN [V/k=mA]

Tabela pomiarowa nr 1.

U1 [V]

U2 [V]

I [mA]

U1 [V]

U2 [V]

I [mA]

0,017

9,8

0,017

8,36

228,7

8,36

0,042

19,7

0,042

6,23

220,0

6,23

0,064

30,3

0,064

4,89

209,9

4,89

0,091

40,0

0,091

4,68

200,2

4,68

0,133

50,3

0,133

3,83

189,5

3,83

0,198

60,2

0,198

3,21

180,1

3,21

0,294

70,3

0,294

2,74

170,0

2,74

0,416

80,1

0,416

2,29

159,7

2,29

0,591

90,1

0,591

1,85

150,1

1,85

0,818

100,2

0,818

1,485

139,9

1,485

1,119

110,0

1,119

1,162

129,7

1,162

1,420

120,4

1,420

0,913

119,6

0,913

1,878

130,4

1,878

0,744

109,5

0,744

2,420

140,4

2,420

0,563

100,4

0,563

3,040

150,0

3,040

0,424

90,1

0,424

3,740

160,1

3,740

0,316

80,0

0,316

4,570

170,2

4,570

0,234

70,0

0,234

5,280

180,8

5,280

0,170

60,0

0,170

6,440

190,4

6,440

0,120

49,8

0,120

6,980

200,8

6,980

0,084

39,0

0,084

8,420

209,8

8,420

0,062

29,9

0,062

11,07

220,6

11,07

0,039

19,0

0,039

8,70

227,7

8,70

0,023

9,7

0,023

-

-

-

0,015

4,0

0,015

3). Wykres zależności prądu płynącego przez warystor od napięcia przyłożonego do niego.

0x08 graphic

3). Przyrządy pomiarowe:

- oscyloskop: OKS-512A RE2/T/993/3

- autotrafo RE 2/06/50/4

- RN rezystor wzorcowy 1k: RE 2/466/327 klasa:0,01

- woltomierz U1 V562: RE 2/06/619/3 klasa:0,5

- woltomierz U2 V541: nr 2243 klasa:0,5

4). Wnioski:

Warystor jest rezystorem półprzewodnikowym o nieliniowej charakterystyce prądu w zależności od napięcia. Zjawisko takiej nieliniowości może mieć wiele przyczyn:

1). Proszek karborundowy składa się z odłamków ziaren kryształów SiC mających kształty o ostrych krawędziach. Przy sprasowaniu takiego proszku między ziarnami powstają styki różniące się między sobą wielkościami powierzchni przylegania oraz różnorodne szczeliny. Każda szczelina posiada określoną wartość napięcia przebicia, przy którym następuje autoemisja elektronów z ostrych krawędzi ziaren. Początkowo, pod wpływem niewielkiego napięcia płynie tylko prąd przewodnictwa przez styki między ziarnami, natomiast w miarę wzrostu wartości napięcia, przez coraz większą ilość szczelin zaczyna płynąć prąd autoemisji, co powoduje nieliniowy wzrost wartości płynącego prądu, aż do wystąpienia zjawiska nasycenia.

2). Powierzchnia ziaren karborundowych pokryta jest warstwą SiO2. W miarę wzrostu napięcia przyczyną wzrostu konduktywności jest przebijanie tych warstw.

3). Dla oporników odgromnikowych nieliniowość tłumaczy się nagrzewaniem powierzchni styków omówionych w pkt.1, które po nagrzaniu się zwiększają konduktancję.

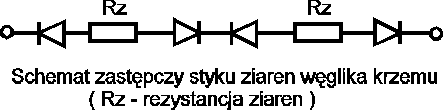

4). Ziarna węglika krzemu posiadają właściwości półprzewodnikowe, w związku z czym powierzchnia ma przeciwny typ półprzewodnictwa względem wnętrza kryształu. Schemat zastępczy styku dwóch ziaren zawiera więc dwa złącz p-n połączone szeregowo, przeciwsobnie.

0x08 graphic

W takim przypadku wraz ze wzrostem napięcia na elemencie kolejne złącza są przebijane i stąd wynika nieliniowość.

Warystory są elementami powszechnie stosowanymi jako odgromniki oraz stabilizatory wysokich napięć.

Warystory wykonywane są z technicznego karborundu, który jest produktem syntezy chemicznej węgla z krzemem. Węglik krzemu zawiera 70,045% krzemu i 29,955% węgla. Otrzymuje się go przez redukcję SiO2 za pomocą węgla w temperaturze około 2000OC.

0x01 graphic

0x01 graphic

0x01 graphic
