Obliczanie podstawowych parametrów urabiania skał metodą strzelania ładunkami MW w długich otworach strzałowych.
Dane projektowe:
•rodzaj skały Porfir
• wskaźnik zwięzłości skały f = 20
• roczna wielkość wydobycia W = 1 300 000 Mg/rok
• wysokość piętra H = 18 m
• średnica otworów strzałowych d = 120 mm
• odległość do obiektów podlegających
ochronie przed drganiami
parasejsmicznymi i podmuchem rs = rp = 910 m
• odpalanie nieelektryczne
Materiał wybuchowy:
• Amonit skalny 63H
-W zakładach górniczych podziemnych niewęglowych i odkrywkowych, jako wodoodporny amonowo - saletrzany MW skalny. W postaci luzem może być ładowany wyłącznie do otworów strzałowych suchych i wilgotnych, o średnicy co najmniej 45 mm, natomiast naborowany w osłonki polietylenowe - do otworów lekko zawodnionych. Czas pozostawienia MW w otworze zawodnionym do 2 godzin.
• Zapalniki elektryczne skalne 0,2 A, milisekundowe 25ms, o stopniu opóźnienia od 1 do 12, o zwiększonym działaniu inicjującym, w łusce miedzianej
1. Obliczenie całkowitego dopuszczalnego ładunku z uwagi na ochronę przed podmuchem
po przekształceniu
=
753 571 kg MW
Dla zadanych warunków i przyjmując rodzaj dopuszczalnych uszkodzeń w obiektach chronionych (10 ),
2. Obliczenie całkowitego dopuszczalnego ładunku MW na stopień opóźnienia, z uwagi na ochronę przed drganiami parasejsmicznymi
po przekształceniu
kg MW
Dla zadanych warunków i przyjmując rodzaj podłoża pod obiektem chronionym(0,025 )
3. Obliczenie jednostkowego zużycia materiału wybuchowego (np. wg wzoru Kutuzowa i Suchanowa)
gdzie:
q - jednostkowe zużycie materiału wybuchowego, kg/m3,
γ = 2,695 Mg/m3 - gęstość skały,
f = 10 - wskaźnik zwięzłości skały,
d = 115 mm - średnica otworów strzałowych,
ds = 1 m - średnia odległość między szczelinami w masywie,
dk = 0,5 m - żądany rozmiar średniego ziarna,
= 835,961 kcal/kg - ciepło wybuchu stosowanego MW,
po podstawieniu
= 0,89 kg/m
4. Określenie parametrów geometrycznych rozmieszczenia otworów
a./ Głębokość otworu równoległego do ociosu:
m
gdzie:
α - kąt nachylenia ociosu skarpy (z przedziału 70-85o), przyjmuję α = 80o
lpw - wielkość przewiertu, m [z przedziału (8-12)*d], przyjmuję lpw = 10*
b/. Obliczanie zabioru „z” z warunku całkowitego wypełnienia otworu strzałowego, po uwzględnieniu przybitki:
m
gdzie:
c = 10,86 kg/m- pojemność 1 m otworu strzałowego,
m - względna odległość między otworami, m [ z przedziału (0,85-1,25)], przyjmuję m = 1,1
lp - długość przybitki, m [z przedziału (25-30)*d], przyjmuję lp = 30*d
c/. Odległość między otworami w szeregu:
m
5. Wielkość ładunku w otworze:
kg
6. Obliczenie ilości otworów strzałowych na stopień opóźnienia:
7. Obliczenie ilości otworów strzałowych w serii:
otworów
Dla odpalania elektrycznego ograniczam liczbę otworów w serii do liczby zapalników w wiązce
jeden otworów - jeden zapalnik
ns = 44 otworów
8. Masa ładunku MW w serii otworów:
c =
1
= 172,39
= 2585,14 kg
9. Obliczenie długości frontu roboczego:
m
10. Obliczenie objętości urobku z jednej serii:
m3
11. Obliczenie koniecznej liczby odstrzałów w ciągu roku:
12. Literatura
1.Onderka Z., 1994: Technika strzelnicza w górnictwie odkrywkowym. Skrypt AGH, Kraków.
2.
Majcherczyk T. 2000: Zarys fizyki skał i gruntów budowlanych. Szkoła Eksploatacji Podziemnej, Kraków.
3.Technika strzelnicza. T. 1, Górnicze środki strzałowe i sprzęt strzałowy. Wykaz dopuszczeń, zakresy stosowania, charakterystyki. Praca zbiorowa pod red. Batko P. Wyd. AGH, Kraków 1998.
4.
Rozporządzenia Ministra Gospodarki, Pracy i Polityki Społecznej z dnia 1 kwietnia 2003 r., w sprawie nabywania, przechowywania i używania środków strzałowych w zakładach górniczych. (Dz. U. Nr 72, poz. 655)
Część graficzna :

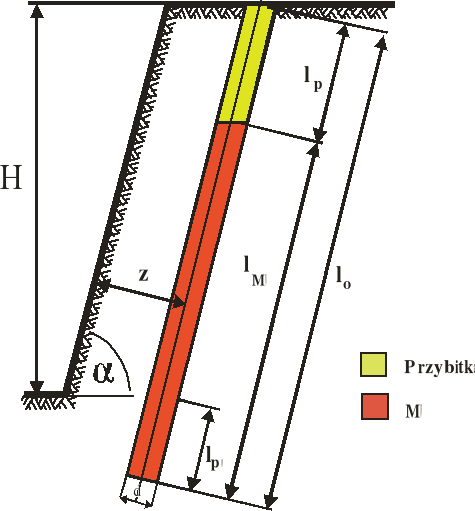

Parametry geometryczne otworu strzałowego
H = 18 m
lp = 3,6 m
lo = 19,5 m
lpw = 1,2 m
lMW = 15,9 m
z = 3,14 m
α = 80 o
d = 120 mm
Schemat odpalania serii otworów:

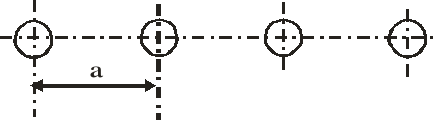

Schemat siatki otworów strzałowych:
a=3,45 m
