CZĘŚĆ DOŚWIADCZALNA

  1. Aby wyznaczyć kąt łamiący pryzmatu ustawiłyśmy lunetę na obserwacji wiązki odbitej od jednej ściany pryzmatu i odczytałyśmy położenie lunety "a" stopni, następnie zaobserwowałyśmy obraz promieni odbitych od drugiej ściany i zapisałyśmy położenie "b". Pomiary wykonałyśmy trzykrotnie. Kąt łamiący jest równy połowie różnicy tych odczytów i można go wyznaczyć za pomocą wzoru:

2ϕ=a-b

0x08 graphic
Położenie „a” lunetki

Położenie „b” lunetki

a-b

noniusz A

noniusz B

noniusz A

noniusz B

noniusz A

noniusz B

280°40′

100°40′

161°

341°

119°40′

240°20′

60°20′

280°38′

100°38′

161°

341°

119°38′

240°22′

60°22′

280°40′

100°40′

161°

341°

119°40′

240°20′

60°20′

Wartość średnia kąta łamiącego to:

0x08 graphic

  1. Następnie zdjęłyśmy pryzmat ze spektrometru i wyznaczyłyśmy szerokość kątową szczeliny (pomiary z noniusza A):

Szerokość kątowa szczeliny

Kąt

prawa strona

173°10′

lewa strona

173°

różnica

10′

aby w rezultacie określić błąd pomiaru kąta łamiącego (dokładność odczytu wynosi 2′):

0x01 graphic

  1. Po uzyskaniu dyspersji światła neonu pomierzyłyśmy wartości kątów dla poszczególnych barw, a wyniki zapisałyśmy w tabeli. Potem zanotowałyśmy położenie kolimatora na wprost.

  1. Wyznaczyłyśmy wartość Emin ze wzoru: Emin = odczyt środkowy - kąt łamiący pryzmatu i podałyśmy w radianach w tabeli poniżej. Błąd ΔEmin obliczyłyśmy przy użyciu różniczki zupełnej:

0x01 graphic

  1. Obliczyłyśmy współczynniki załamania światła n od długości fali λ dla kolejnych linii barw z poniższego wzoru:

0x01 graphic

a wyniki wpisałyśmy do tabeli. Błąd Δn wyznaczyłyśmy metodą różniczki zupełnej:

Niepewność ta jest równa dla wszystkich długości fali i wynosi Δn=

nr

barwa linii

położenie lunetki w najmniejszym odchyleniu

położenie lunetki na wprost kolimatora

kąt obrotu lunetki

współczynnik załamania światła

n

Emin

(rad)

non. A

non. B

non. A

non. B

czerwona

14°10′

194°10′

136°10′

316°30′

118°50′

1,2045

0,247

pomarańczowa

14°30′

194°30′

119°50′

1,2091

0,253

pomarańczowa

14°40′

194°40′

120°00′

1,2100

0,254

pomarańczowo-żółta

14°50′

194°50′

120°16′

1,2136

0,259

żółta

15°00′

195°00′

120°20′

1,2159

0,262

jasnozielona

15°40′

195°40′

120°30′

1,2251

0,273

jasnozielona

15°50′

195°50′

121°10′

1,2274

0,276

jasnozielona

15°54′

195°54′

121°20′

1,2283

0,278

niebiesko-zielona

16°10′

196°10′

121°30′

1,2319

0,282

niebieska

16°20′

196°20′

121°40′

1,2342

0,285

fioletowa

17°20′

197°20′

122°00′

1,2477

0,303

  1. 0x08 graphic

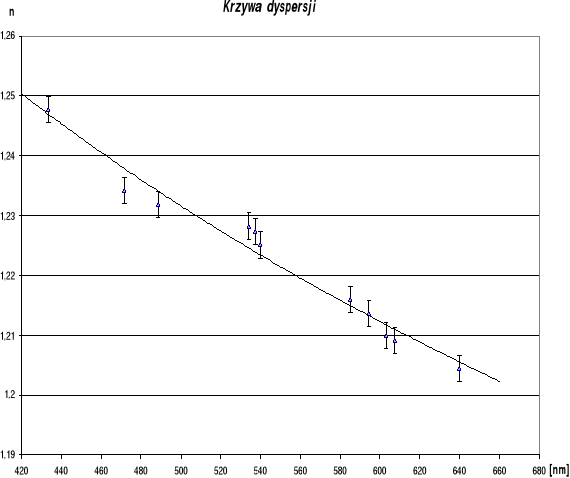

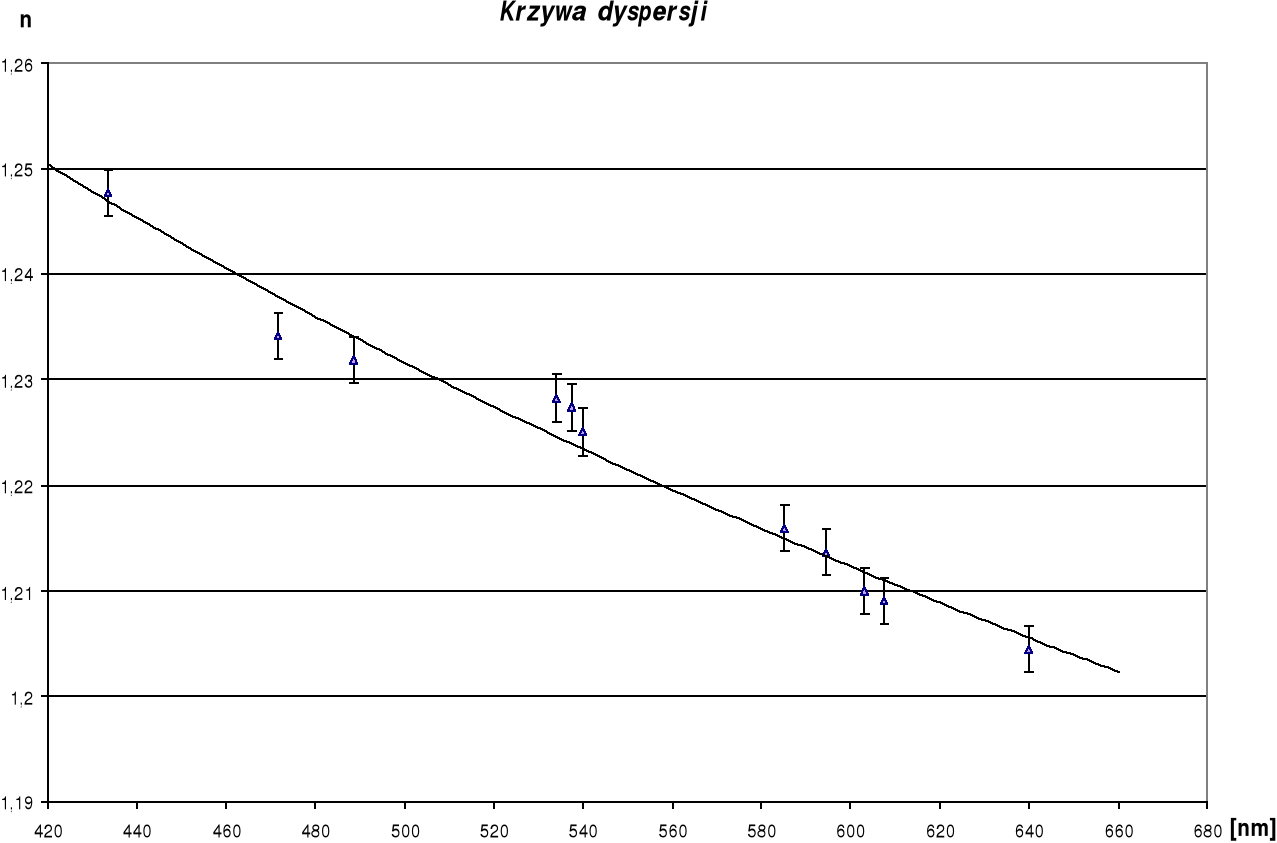

    Na koniec sporządziłyśmy wykres krzywej dyspersji, czyli krzywej zależności współczynnika załamania światła n od długości fali 0x01 graphic
    .

0x01 graphic
0x01 graphic
* 0x01 graphic

Obliczenia:

  1. dla światła czerwonego

λ=640 nm

δn=0,0100±0,0002

δλ=60±2 nm

0x01 graphic

0x01 graphic

D=(1,666±0,083)10-4 [nm-1]

  1. dla światła jasno-zielonego

λ=540 nm

δn=0,0200±0,0002

δλ=100±2 nm

0x01 graphic

0x01 graphic

D=(2,00±0,06) 10-4 [nm-1]

  1. dla światła fioletowego

λ=433,4 nm

δn=0,0300±0,0002

δλ=110±2 nm

0x01 graphic

0x01 graphic

D=(2,727±0,067)10-4 [nm-1]

1

-2-

0x01 graphic

0x01 graphic

0x01 graphic
