Cel ćwiczenia:

Celem ćwiczenia jest zapoznanie się z obsługą mostka Thomsona i sposobem ich zastosowania do pomiaru wartości oporu oporników, przewodności zestyków oraz oporu zestyków.

Opis ćwiczenia:

Mostek Thomsona:

Mostki stanowią oddzielną grupę przyrządów do pomiaru rezystancji. Mostkiem Thomsona można mierzyć rezystancje w granicach od 10
Ω do 1Ω.Stosuje się go przede wszystkim do wyznaczania przewodności właściwej metali, współczynników temperaturowych rezystancji. Aby dokonać pomiaru rezystancji za pomocą tego mostka regulujemy pięciodekadowym opornikiem R_P, aby napięcie zasilające przekątną mostka U_AB równało się zero, wówczas U_AB= 0 i prąd płynący przez tą przekątną I₄ = 0. Wskaźnikiem zera był w naszym przypadku galwanometr.

Warunek równowagi dla mostka:

W mostku Thomsona elementy R_x oraz R_n powinny mieć jednoznacznie określone zaciski napięciowe i prądowe, czyli powinny być rezystorami czterozaciskowymi.

Na błąd pomiaru rezystancji R_x prawidłowo zastosowanego mostka składa się klasa mostka kl_M i błąd nieczułości

Błąd nieczułości wyznacza się na podstawie pomiaru czułości S_M mostka. Bezpośrednio po doprowadzeniu mostka do stanu równowagi mostek należy odstroić od równowagi zmieniając wartość rezystancji R₂ o taka wartość ΔR₂/R₂, która spowoduje odchylenie wskazówki galwanometru od zerowego położenia o Δa:

S_M=

_{Błąd nieczułości mostka określa stosunek dostrzegalnego odchylenia wskazówki galwanometru Δa­
do czułości mostka. Zatem}

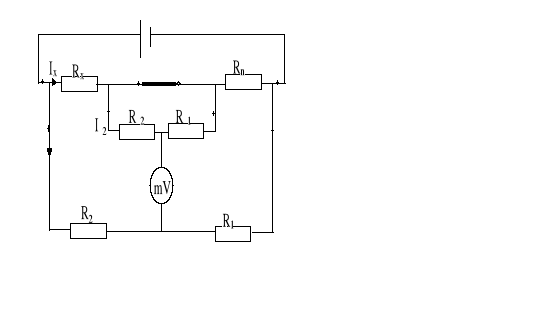

Schemat mostka Thomsona:

Spis przyrządów:

-galwanometr F2-Ivh-188 kl_M=0,1

-zasilacz stabilizowany 2-3020

-rezystor

-mostek W-T JME-270/IVaT

-rezystor normalny F2-IVh 130

Tabele pomiarowe:

I	U	R	Rp	Δa	Rn	Rx	Sm	δnRx	δgRx	Rx±δgRx
[A]	[V]	[Ω]	[Ω]	[dz]	[Ω]	[mΩ]	[dz]	[%]	[%]	[Ω]
3	0,2	100	1178,4	42	0,1	1,18	44956	0,007	0,1	1,18±0,007
3	0,7	100	1439,6	36	0,1	1,44	5184	0,008	0,1	1,44±0,008

Przykładowe obliczenia:

Pomiar rezystancji dla napięcia zasilającego U_z = 0,2V

a) pomiar dla R= 1000

R=0,1%=0,01

S_M­=

Pomiar rezystancji dla napięcia zasilającego Uz = 0,7V

b) pomiar dla R = 1000

R=0,1%=0,01

S_M­=

Wnioski:

W ćwiczeniu tym zajęliśmy się pomiarem rezystancji za pomocą mostka Thomsona .Za pomocą mostka Thomsona dokonaliśmy pomiaru opornika o małej rezystancji. Było to możliwe, mimo, iż rezystancja przewodów doprowadzających była tego samego rzędu, co mierzonego opornika. Umożliwiła to budowa mostka. Jeżeli podczas pomiaru zostały zachowane zasady doboru elementów, to o niedokładności pomiaru decyduje błąd mostka (podany przez producenta) oraz błąd nieczułości.

---
