W Y Ż S Z A

L A BO R A T O R I U M

MIERNICTWA I MASZYN ELEKTRYCZNYCH

Nazwisko i imię

S Z K O Ł A

M O R S K A

w S Z C Z E C I N I E

WYDZIAŁ

MECHANICZNY

Nr ćw.

Temat ćwiczenia

Zabezpieczenia nadmiarowo prądowe

Przemysław Kowalak

Rok akad. 1997/98

Data wyk. ćwicz.

26.05.98

Data odd. spr.

02.06.98

Ocena

Podpis wykł.

Rok studiów II MA

Zespół nr II

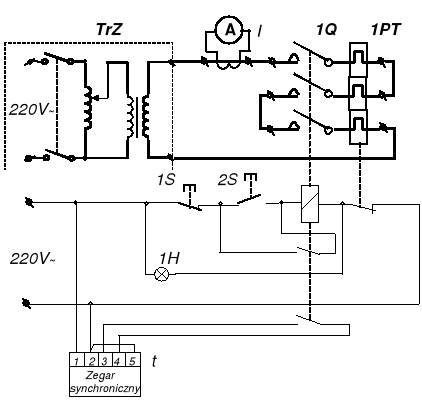

1. Zabezpieczenie nadprądowe zależne

Przekaźnik termobimetalowy jest przykładem rozwiązania zabezpieczenia nadprądowego zależnego (czas działania zabezpieczenia jest zależny od wielkości natężenia prądu).

0x01 graphic

Tabela pomiarowa:

Lp.

I

T

A

s

1

10.8

14.1

2

13.5

9.5

3

18

5.8

4

27

3.1

5

36

1.8

6

54

0.6

7

72

0.1
