Temat: Dopasowanie odbiornika do źródła

energii elektrycznej

1. Cel ćwiczenia.

Celem ćwiczenia było odnalezienie takich warunków elektrycznych w których odbiornik znajduje się w stanie dopasowania do źródła energii elektrycznej tzn. takiego stanu w którym źródło oddaje największą moc odbiornikowi.

2. Charakterystyka granicznych stanów pracy źródła napięcia.

Jeśli rezystancja obciążenia źródła jest nieskończenie wielka Ro = ∞ ( tzn. istnieje przerwa w obwodzie) wówczas prąd pobierany ze źródła jest równy zeru I = 0. Stan taki nazywa się stanem jałowym źródła. W stanie jałowym napięcie na zaciskach źródła U równa się sile elektromotorycznej źródła U = E.

Stan zwarcia źródła jest to stan, w którym zaciski źródła połączone są bezpośrednio tzn. Ro = 0, napięcie na zaciskach równe jest zeru Uz = 0, zaś przez źródło płynie największy możliwy prąd zwany prądem zwarciowym Iz, ograniczony tylko wartością Rw: Iż = E / Rw

Schemat układu pomiarowego

0x01 graphic

Woltomierz V1 mierzy napięcie na zaciskach źródła napięcia. Rezystor Rw stanowi rezystancję wewnętrzną źródła, rezystor Ro stanowi odbiornik energii elektrycznej i stanowi główny element układu, woltomierz V2 mierzy napięcie na odbiorniku, amperomierz mierzy prąd płynący w układzie.

Bilans mocy

Bilans mocy dla obwodu jak na schemacie ma postać:

UI = EI - RwI2

Gdzie: UI - moc oddawana przez źródło,

EI - moc wytwarzana przez źródło,

RwI2 - moc tracona na ciepło Joule'a na rezystancji wewnętrznej źródła,

Moc oddawaną przez źródło odbiornikowi można również przedstawić jako:

P = RoI2

3. Wyniki pomiarów

Lp.

Ro

U1

U2

I

P

PB

η

U1 - U2

Jedn.

Ω

V

V

mA

W

W

W

%

V

1

0

26,2

0

135

0

3,53

3,53

0

26,2

2

30

26,2

3,5

120

0,42

3,14

2,72

13,3

22,7

3

60

26,2

6

105

0,63

2,75

2,12

22,9

20,2

4

90

26,2

8,5

92,5

0,78

2,42

1,64

32,2

17,7

5

120

26,2

10

84

0,84

2,2

1,36

38,1

16,2

6

150

26,2

11,5

76

0,87

1,99

1,12

43,7

14,7

7

180

26,2

12,7

70

0,89

1,83

0,94

48,6

13,5

8

210

26,4

13,6

65

0,88

1,71

0,83

51,4

12,8

9

240

26,4

14,5

60

0,87

1,58

0,71

55

11,9

10

270

26,4

15,4

56,5

0,87

1,49

0,62

58,3

11

11

300

26,4

16

52,5

0,84

1,38

0,54

60,8

10,4

12

26,4

26,4

0

0

0

0

0

0

Z powyższych pomiarów można obliczyć rezystancję wewnętrzną źródła napięcia:

Rw = U1 / Iż = 26,2V / 0,135A = 194Ω,

Więc przy tej wartości rezystancji obciążenia spadki napięć na obu rezystancjach są równe.

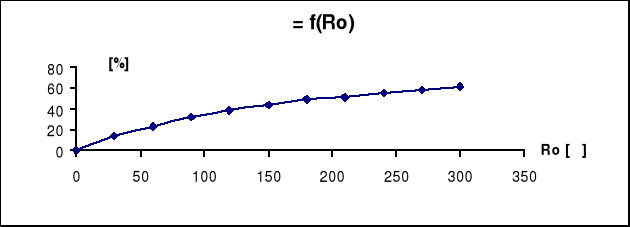

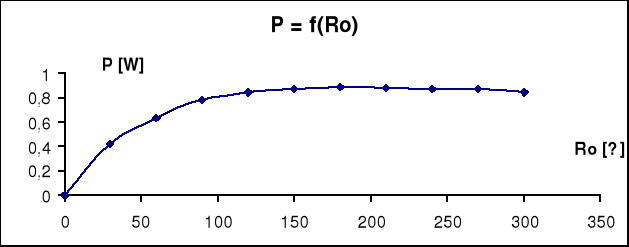

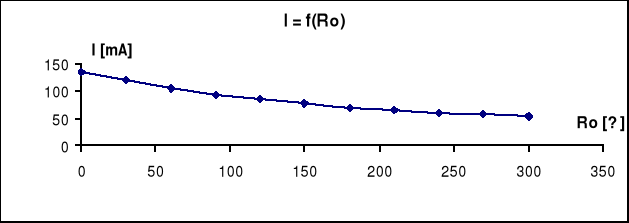

Charakterystyki:

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

4. Wnioski

Z powyższych danych wynika że źródło energii elektrycznej oddaje największą moc odbiornikowi, jeśli rezystancja wewnętrzna źródła jest równa rezystancji odbiornika. Warunek równości rezystancji odbiornika i źródła nazywa się dopasowaniem odbiornika do źródła. W stanie dopasowania prąd w obwodzie osiąga połowę wartości prądu zwarcia.

I = E / 2Rw = ½

W stanie dopasowania największa moc pobierana przez odbiornik wynosi:

P = U • I = E/2 • E/2Rw = E2/4Rw = (26,2V)2/4 • 194 Ω = 0,884 W

Przy wykonywaniu pomiarów największą wartość mocy uzyskaliśmy przy Ro = 180Ω i była ona równa 0,89 W; a przy Ro = 210Ω moc była równa 0,88 W co pozwala stwierdzić, że pomiary zostały przeprowadzone poprawnie. W miarę zwiększania rezystancji Ro spadek napięcia na niej zwiększa się, a prąd w obwodzie zmniejsza się. Moc dostarczana do odbiornika zwiększa się do momentu dopasowania a później zmniejsza się. Moc wytwarzana przez źródło i moc tracona na rezystancji Rw zmniejszają się, a sprawność układu zwiększa się. Stan dopasowania stosuje się szeroko w obwodach, gdzie przekazywana energia jest niewielka, a głównym celem jest przekazywanie odbiornikowi możliwie największej mocy. Sprawność tych układów ma niewielkie znaczenie ze względu na mały koszt energii. W stanie dopasowania pracują układy telekomunikacyjne, w układach tych są przekazywane tak małe moce (ułamki wata), że i straty energii są znikome i nie mają większego znaczenia.
