2.Podstawowe informacje o programach wspomagających projektowanie (AutoCaD)

AutoCAD jest programem, tworzonym i rozpowszechnianym przez firmę Autodesk, wykorzystywanym do dwuwymiarowego i trójwymiarowego komputerowego wspomagania projektowania. Pierwotnie wykorzystywany był tylko przez mechaników, jednak z czasem został rozszerzony i aktualnie jest używany przez architektów i innych projektantów dzięki temu, że firma AutoDesk rozszerzyła program o wiele specjalistycznych "nakładek" np.: AutoCAD Electrical, AutoCAD Mechanical, Mechanical Desktop, Architectural Desktop, Civil Design itp. AutoCAD jest w tym wypadku podstawą do której dołączone są biblioteki, funkcje, interfejsy specyficzne dla danej branży. Ponieważ AutoCAD ma otwartą architekturę wiele zewnętrznych firm stworzyło własne nakładki. Przykładem może być AutoPLANT firmy Rebis (obecnie oddział firmy Bentley) przeznaczony do projektowania instalacji rurowych. AutoCAD dostępny jest jedynie na platformę Microsoft Windows. Powstały wersje dla Uniksa i Macintosha ale spotkały się z małym zainteresowaniem rynku, więc Autodesk zrezygnował z ich tworzenia. Próby uruchomienia programu na emulatorach takich jak Virtual PC czy Wine wiążą się z bardzo niską wydajnością. Formaty plików - DWG oraz jego odpowiednik w ASCII - DXF, używane w AutoCAD stały się standardem dla tego typu oprogramowania. Pierwsza wersja AutoCADa ukazała się w grudniu 1982. Aktualną wersją (od marca 2007) jest AutoCAD 2008. Oprogramowanie AutoCAD zawiera opcje ułatwiające wykonywanie codziennych zadań. Skalowanie opisu i kontrola warstw przez rzutnie minimalizują liczbę czynności pomocniczych. Udoskonalenia tekstu, wielokrotne linie odniesienia i ulepszone tabele przyczyniają się do osiągnięcia niezrównanego poziomu precyzji i estetyki, a tym samym wysokiego stopnia profesjonalizmu. Oprogramowanie AutoCAD traktuje skalę opisu jako właściwość obiektu. Projektant może ustawić bieżącą skalę widoku rzutni lub przestrzeni modelu, a następnie zastosować tę skalę do wszystkich obiektów, określić ich wielkość, rozmieszczenie i wygląd w oparciu o skalę ustawioną dla rzutni. Inaczej mówiąc, skala jest zautomatyzowana.

Warstwy w rzutniach

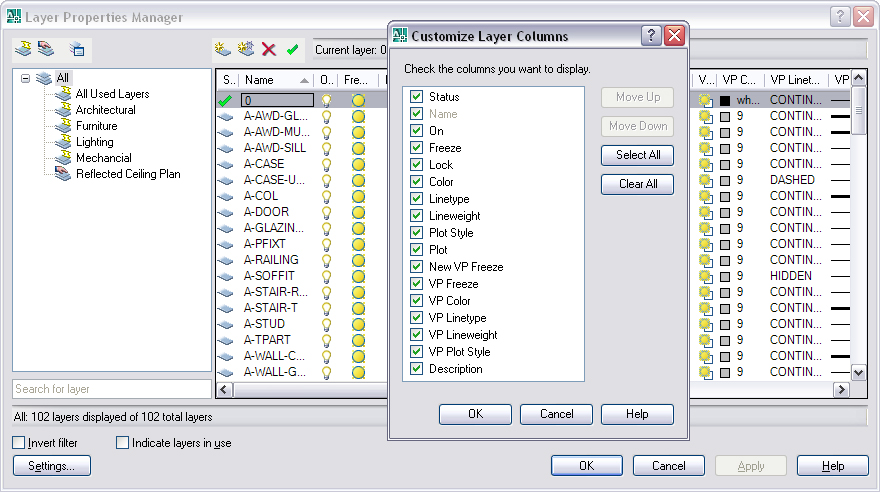

W nowej aplikacji AutoCAD 2008 menedżer warstw został ulepszony, aby umożliwić użytkownikom określanie koloru, szerokości i typu linii lub stylu drukowania jako nadpisania dla pojedynczej rzutni. Nadpisania te można łatwo włączać i wyłączać podczas dodawania i usuwania rzutni.

Rozszerzone tabele

Dzięki rozszerzonym tabelom użytkownicy mogą łączyć informacje z tabel programów AutoCAD i Excel w jednej tabeli oprogramowania AutoCAD. Tabelę tę można dynamicznie łączyć, aby w razie aktualizacji danych były wyświetlane powiadomienia w programach AutoCAD i Excel. Użytkownik może wybrać te powiadomienia, umożliwiając natychmiastową aktualizację informacji w obu dokumentach źródłowych.

Rozszerzenia dotyczące tekstu i tabel

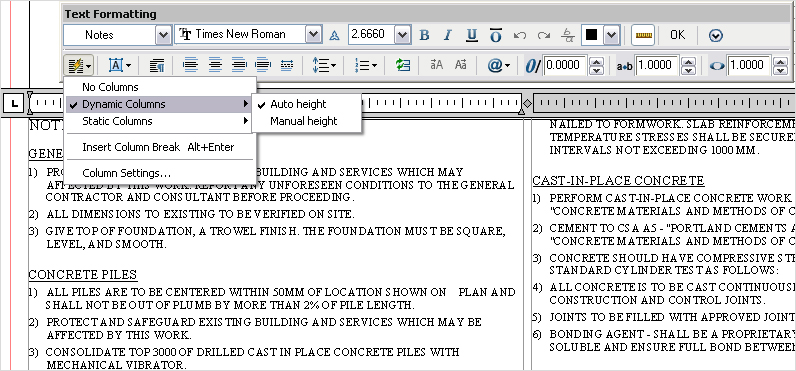

Rozszerzony edytor MTEXT umożliwia określenie wymaganej liczby kolumn oraz wstawienie tekstu między te kolumny w trakcie edycji wykonywanej przez użytkownika. Możliwe jest także dostosowanie ustawienia przestrzeni między poszczególnymi kolumnami tekstu a krawędzią papieru. Wszystkie te zmienne można dostosować do określonych wartości w oknie dialogowym lub dostosować interaktywnie za pomocą nowych uchwytów tekstu wielokolumnowego.

Wielokrotne linie odniesienia

Panel wielokrotnych linii odniesienia w panelu kontrolnym zawiera udoskonalone narzędzia automatyzujące tworzenie wielu linii odniesienia i ich orientacji (od końca lub wg zawartości) według opisów.

Narzędzia aplikacji AutoCAD 2008 przyspieszają codzienną pracę kreślarską dzięki opcjom, które zwiększają szybkość i dokładność, a zarazem oszczędzają czas. Nowe opcje pozwalają tworzyć wszystkie rysunki na czas, redukując liczbę powtórzeń i błędów. Dzięki nowym narzędziom do skalowania nigdy nie trzeba będzie tworzyć ponownie tekstu, linii odniesienia, wymiarów, kreskowania, czy bloków w celu zapewnienia poprawności wyświetlania i drukowania tych elementów na rzutniach w różnych skalach. Tworzenie jednorazowe oznacza jednorazowe aktualizacje pozwalające uniknąć wydruków zmarnowanych z powodu błędów, a na spotkaniach poświęconych przeglądowi projektu skupić się na bardziej krytycznych zmianach w projekcie.

Aby uzyskać poprawną szerokość linii na rzutni, można wyróżnić określony element projektu lub po prostu zmienić kolor. Nowe narzędzia umożliwiają nadpisanie koloru, typu i szerokości linii lub właściwości warstwy stylu drukowania dla dowolnej rzutni. Teraz już nie trzeba zmieniać nazw odnośników zewnętrznych, dzięki czemu można uniknąć zbędnego duplikowania danych rysunkowych. Aktualizacje wystarczy wykonać w jednym miejscu, zmniejszając tym samym liczbę błędów powodowanych przez nadmiarowość danych. Rzeczywiste dwukierunkowe powiązanie danych między arkuszami Microsoft® Excel® a tabelami AutoCAD umożliwia pracę z uwzględnieniem harmonogramów, zestawień komponentów lub notatek w dowolnej aplikacji preferowanej przez użytkownika, dzięki czemu wprowadzane aktualizacje są odpowiednio odzwierciedlane. Aby zwiększyć wydajność, można pozwolić użytkownikom aplikacji innych niż CAD w przedsiębiorstwie na tworzenie w programie Excel tabel, które mogą być wyświetlane w plikach rysunkowych AutoCAD z zawartością aktualizowaną na bieżąco. Ponadto znacznie poprawiono style tabel, aby umożliwić większą kontrolę nad wyświetlaniem tabel w programie AutoCAD.

Program AutoCAD zawiera wiele narzędzi zwiększających szybkość i produktywność kreślenia. Należą do nich: udoskonalone linie odniesienia, umożliwiające łatwe dopasowanie; wiele opcji tworzenia, pozwalających na większą elastyczność i kontrolę; udoskonalenia tekstu wielowierszowego, umożliwiające rozciąganie kolumn i większą kontrolę formatowania obiektu tekstu wielowierszowego; możliwość tworzenia atrybutów wielowierszowych; możliwość włączania i wyłączania warstw dla podkładania DWF™.

Dzięki oprogramowaniu AutoCAD wydajność staje się rzeczą naturalną na co dzień. Kierunek znów wyznacza lider wśród produktów do kreślenia, detalowania i projektowania koncepcyjnego. Dotychczasowe nowatorskie narzędzia programu AutoCAD do projektowania koncepcyjnego i wizualizacji współdziałają z nowym zestawem narzędzi, umożliwiając natychmiastowy wzrost produktywności - wydajność staje się normalną częścią pracy.
