WSPOMAGANE KOMPUTEROWO PROJEKTOWANIE I ANALIZA WODOCIĄGÓW I KANALIZACJI

Cz. I - wodociągi

Wstępne wiadomości

0x01 graphic

Rys. 1. Ogólny schemat wodociągu: 1 - ujęcie; 2a - pompownia I0; 3 - stacja uzdatniania wody; 2b - pompownia II0; 5 - przewód tranzytowy; 6 - sieć wodociągowa; 7 - zbiornik zapasowo wyrównawczy.

Wodociąg jest to zespół skoordynowanych i współpracujących inżynierskich urządzeń i obiektów, służących do zaopatrzenia ludności i przemysłu w wodę. Współczesne wodociągi mają znacznie rozleglejsze i odpowiedzialniejsze zadania niż przed kilkudziesięciu laty. Są to, więc zespoły urządzeń o dużej skali i znaczeniu gospodarczym, wchodzących jako jeden z najważniejszych czynników w skład systemu wodno-gospodarczego regionu i państwa. Słusznie, więc można je nazywać system zaopatrzenia w wodę miast i aglomeracji miejsko-przemysłowych. Systemy te obejmują niejednokrotnie obszary regionu lub kraju, zaopatrują w wodę ludność i przemysł nieraz w sposób skomplikowany, dostarczając wodę ogólnego lub zróżnicowanego przeznaczenia i jakości (system ogólnego przeznaczenia, system pół rozdzielczy lub rozdzielczy) odbiorcom o różnych wymaganiach ilościowych i jakościowych.

Zadaniem systemu ogólnego przeznaczenia jest zaopatrzenie w wodę ludności i przemysłu ze wspólnych ujęć za pomocą wspólnej sieci przewodów przemysłowych i i prowadzających.

System częściowo rozdzielczy (pół rozdzielczy) składa się z dwóch niezależnych układów urządzeń, pokrywających oddzielnie potrzeby konsumentów komunalnych i oddzielnie przemysłu.

Wreszcie system rozdzielczy uwzględnia dodatkowo, w stosunku do poprzedniego, podział potrzeb komunalnych na konsumpcyjne (woda do picia) i gospodarcze (woda do utrzymania czystości i higieny).

Oba ostatnie systemy; rozdzielczy i pół rozdzielczy, związane są z możliwością wykorzystania wody z odnowy ścieków do zaopatrzenia w wodę przede wszystkim niektórych gałęzi i oddziałów przemysłowych.

Pod względem zasięgu terytorialnego rozróżnia się system lokalny (zaopatrzenie w wodę jednej miejscowości lub jednego zakładu przemysłowego), system centralny (zaopatrzenie w wodę dużej aglomeracji miejsko-przemysłowej oraz miejscowości satelitarnych), system grupowy (zaopatrzenie w wodę kilku miast lub osiedli i zakładów przemysłowych.

Ciągły, dynamiczny rozwój miast i wsi pociąga za sobą rozbudowę infrastruktury wodociągowej czy kanalizacyjnej oraz jednoczesny wzrost zagrożenia wystąpienia awarii i katastrof związanych z ich funkcjonowaniem.

Przykładowe schematy wodociągu.

Przykładowy schemat układu wodociągowego przedstawiono na rys. 2. Wodę pobieraną z ujęcia, a więc studni, rzeki, jeziora 1, skąd pompowo doprowadzana jest do stacji uzdatniania 4. Po uzdatnieniu i dezynfekcji woda spływa do zbiornika wody czystej, skąd jest czerpana za pomocą pomp II0 i tłoczona przewodem przesyłowym do sieci rozdzielczej. Schematy wodociągów mogą być różne.

0x01 graphic

Na rysunku 3 przedstawiony został przykładowy schemat wodociągu w układzie podnoszenia dwustopniowego jako przykład modelowania systemu strefowania sieci wodociągowej.

0x01 graphic

Inne przykłady wodociągów: Na rys. 4 bez stacji uzdatniania wody.

0x01 graphic

rys.4. Schemat wodociągu bez stacji uzdatniania wody: 1 - ujęcie; 2 - pompownia; 5 - przewód tranzytowy; 6 - sieć wodociągowa magistralna

W układzie ujęcie - sieć wodociągowa - zbiornik wyrównawczy można wyróżnić przykładowe następujące warianty - rys. 5:

0x01 graphic

rys.5. Jednoźródłowy, jednostopniowy pompowy system zaopatrzenia w wodę ze zbiornikiem sieciowym: a) zbiornikiem początkowym; b) zbiornikiem końcowym; c) ze zbiornikiem centralnym

Podstawowe pojęcia z dziedziny projektowania i analizy działania systemów wodociągowych.

W tytule rozdziału znajdują się dwa ważne dla dalszych rozważań pojęcia: „projektowanie” i „analiza działania”. Wymagają one skomentowania i uściślenia.

Poprzez pojęcie „projektowanie systemów inżynierskich” rozumiany będzie ogół działań koniecznych do stworzenia zgodnie z arkanami sztuki inżynierskiej projektu określonego systemu inżynierskiego. Natomiast poprzez pojęcie„analiza działania systemów inżynierskich” rozumiane będzie ogół czynności koniecznych do weryfikacji poprawności działania, w razie konieczności, systemów inżynierskich.

Do prac podwyższających bezpieczeństwo systemów wodociągowych zaliczyć można m.in.:

W przypadku awarii wodociągów, podstawowymi parametrami mającymi wpływ na jej rozmiary są średnice rury, ciśnienie i wielkość otworu wypływu. Najczęściej stosowane są następujące średnice rur w tzw. wodociągach zasilających: 1000 mm, 800 mm, 750 mm, 700 mm, 500 mm, 400 mm, 300 mm, 250 mm.

Najbardziej niebezpieczne, stwarzające zagrożenie są pęknięcia magistrali zasilających, tj. rurociągów o średnicach powyżej 500 mm.

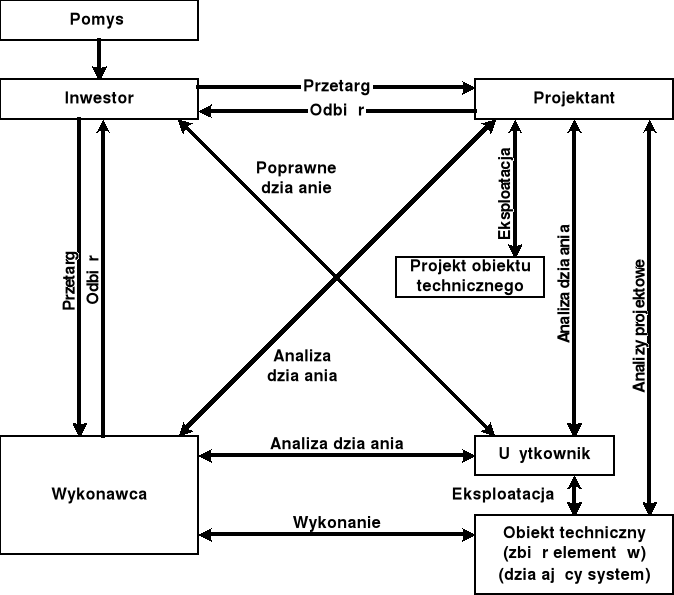

Rysunek 6. Przepływ informacji podczas projektowana i analizy działania systemów inżynierskich.

0x01 graphic

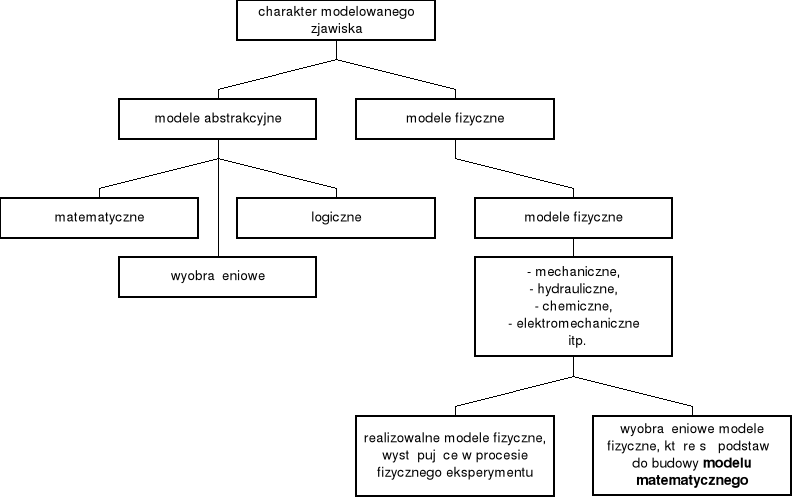

Rysunek 7. Schemat modelowania systemów sieci wodociągowych

0x01 graphic

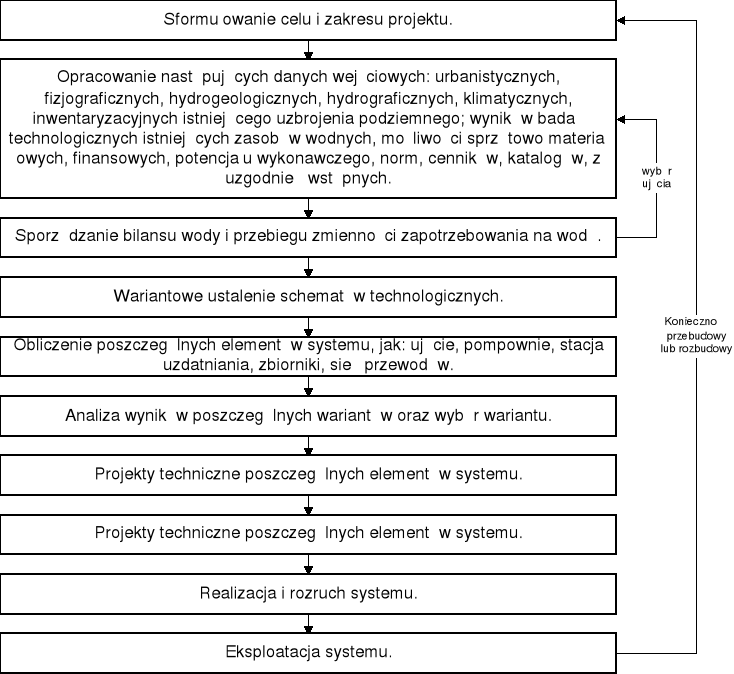

Rys. 8. Ogólna sieć działań przy projektowaniu systemów zaopatrzenia w wodę.

0x01 graphic

Matematyczne modele wodociągu

Na rysunku 9 zaprezentowano podział matematycznego modelu sieci wodociągowej na podmodele strukturalne.

0x08 graphic
0x08 graphic
0x08 graphic
Rysunek 9. Podział matematycznego modelu sieci wodociągowej na podmodele strukturalne.

0x08 graphic

0x08 graphic
0x08 graphic

0x08 graphic

0x08 graphic
0x08 graphic

0x08 graphic
0x08 graphic

Dla lepszego zaprezentowania modelu sieci wodociągowej zaproponowano opis warstwowy pierścieniowy. W strefie poszczególnych pierścieni znajdują się podmodele o różnym znaczeniu, przeznaczeniu i ważności. Pierścień wewnętrzny jest pierścieniem najważniejszym gdyż znajduje się w nim podmodel integralny, łączący model w jedną spójną całość. W strefie zewnętrznego pierścienia znajdują się podmodele pomocnicze, które wykonują „usługowe działania” w stosunku do podmodelu integralnego.

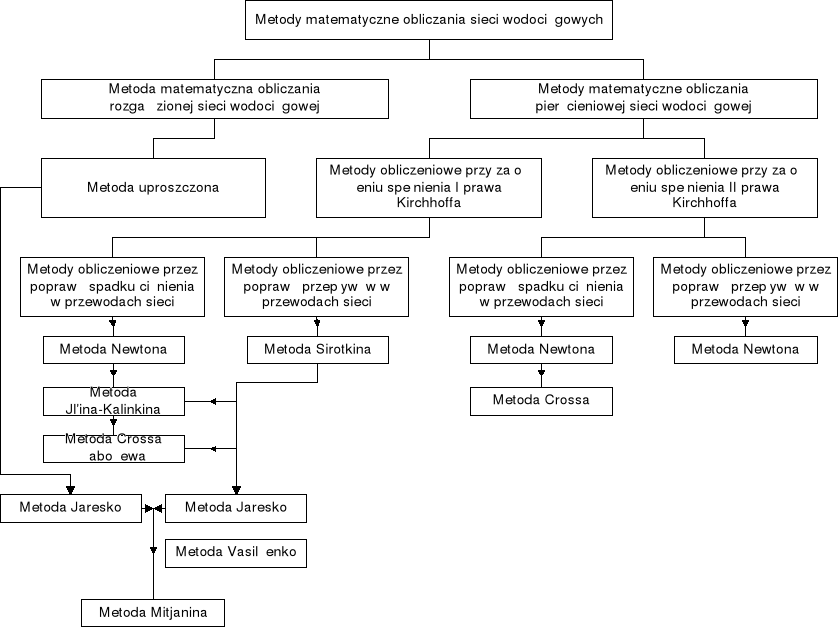

Na schemacie 10 przedstawiony został podział metod obliczeniowych sieci wodociągowych.

Rysunek 10. Podział metod obliczeniowych sieci wodociągowych.

0x01 graphic

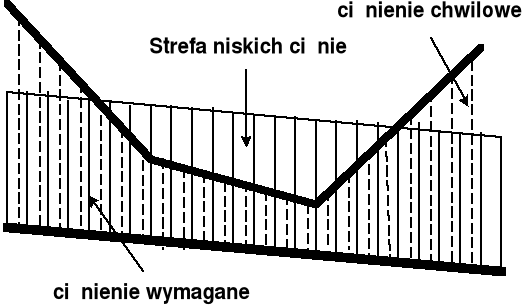

Rysunek 11. Strefa niskich ciśnień.

0x01 graphic

Powstające niskie ciśnienie w sieci wodociągowej jest bardzo niepożądane i niebezpieczne. Sytuacja taka ma miejsce, gdy następuje zwiększenie zużycia wody w bardzo krótkim czasie (np. pożar o dużych rozmiarach). Powoduje to zaburzenie spełnienie twierdzenia o ilości wpompowanej i wypompowanej wody z sieci wodociągowej w kierunku jej niedoboru. Niedobór wody, a co z tym jest związane powstanie niskiego ciśnienia może doprowadzić do mechanicznego uszkodzenia sieci wodociągowej, powstawania uciążliwych awarii.

Informacje ogólne o programie NET+

Program komputerowy o nazwie NET+ służy do przeprowadzania obliczeń symulacyjnych pracy systemu zaopatrzenia w wodę.

Praca z programem NET+ polega na interaktywnym wprowadzaniu danych, poleceniu wykonania obliczeń i analizie otrzymanych wyników oraz współpracy z dodatkowymi modułami. Poszczególne etapy pracy można po­dzielić na następujące kroki:

Analiza hydrauliczna sieci

Należy wykonać analizę hydrauliczną sieci przedstawionej na rysunku 12. Dane do realizacji obliczeń przy użyciu programu NET są następujące:

Rysunek 12. Schemat sieci wodociągowej przykład 1. (dane12.dat).

0x01 graphic

Tabela 1. Dane potrzebne do realizacji obliczeń przykładu 1.

Dane zawarte w pliku: DANE12.DAT

9

7

1

1

1

0.05

1.31

1

1.5

-1

5

0.0

1

2

0

250

500

2

3

0

460

300

3

4

0

370

300

4

5

0

320

400

2

7

0

320

400

5

6

0

580

300

6

7

0

250

250

1

6

0

520

300

4

7

0

400

400

1

0

-270

2

0

0

7

0

0

3

0

10

4

0

60

5

0

150

6

0

50

Wyniki obliczeń programem NET+ (w wersji przesyłanej na drukarkę) przedstawiono poniżej.

Tabela 2.a. Wyniki dla odcinków otrzymane z realizacji obliczeń przykładu 1.

Kierunek

Średnica

Przepływ

Strata

Prędkość

Współcz.

Długość

Koszt

chropow.

[mm]

[dm3/m]

[m]

[m/s]

[mm]

[m]

[zł]

1

6

300.0

70.12

2.68

0.99

1.50

520.00

0.000

1

2

500.0

199.88

0.70

1.02

1.50

250.00

0.000

2

3

300.0

59.00

1.68

0.83

1.50

460.00

0.000

2

7

400.0

140.88

1.45

1.12

1.50

320.00

0.000

3

4

300.0

49.00

0.93

0.69

1.50

370.00

0.000

4

5

400.0

102.10

0.76

0.81

1.50

320.00

0.000

6

5

300.0

47.90

1.40

0.68

1.50

580.00

0.000

7

6

250.0

27.78

0.54

0.57

1.50

250.00

0.000

7

4

400.0

113.10

1.17

0.90

1.50

400.00

0.000


Tabela 2.b. Wyniki dla węzłów otrzymane z realizacji obliczeń przykładu 1.

Nr.

Przepływ

Rzędna

Rzędna

Wysokość

Ciśnienie

Węzła

terenu

lini ciśnień

ciśnienia

[KPa]

-

[dm3/m]

[Kierunek]

[m]

[m]

1

-270.00

0.00

4.076

4.076

39.972

2

0.00

0.00

3.376

3.376

33.109

3

10.00

0.00

1.697

1.697

16.642

4

60.00

0.00

0.762

0.762

7.477

5

150.00

0.00

0.000

0.000

0.000

6

50.00

0.00

1.401

1.401

13.739

7

0.00

0.00

1.931

1.931

18.932

Analizując wyniki przedstawione w powyższych tablicach, można stwierdzić m.in., że algebraiczne sumy strat wysokości ciśnienia w poszczególnych pierścieniach wynoszą:

Są więc znacznie mniejsze od zadanej dokładności oblczeń wynoszącej 0,05 m.

Dobór średnic przewodów

Dla sieci z rysunku 12 należy dobrać średnice przewodów na podstawie przepływów granicznych określonych z warunku prędkości maksymalnej. Prędkości nie powinny przekraczać 1.5 m/s. Natomiast Qgr = 0.000375 pd2 [dm3/s], przy czym d jest w mm. Dane do realizacji obliczeń przy użyciu programu NET są następujące:

Tabela 3. Dane potrzebne do realizacji obliczeń przykładu 2.

Dane zawarte w pliku: DANE2.DAT

9

7

1

0

1

0.05

1.310

1

1.500

4

5

0

248

0.600

72

1150

300

0.600

106

1300

400

0.600

188

2000

500

1.500

200

2900

1

2

0

250

6

7

0

250

2

3

0

460

3

4

0

370

4

5

0

320

2

7

0

320

5

6

0

580

1

6

0

520

4

7

0

400

1

0

-270

2

0

0

7

0

0

3

0

10

4

0

60

5

0

150

6

0

50

Tabela 4.a. Wyniki dla odcinków otrzymane z realizacji obliczeń przykładu 2.

Kierunek

Średnica

Przepływ

Strata

Prędkość

Współcz.

Długość

Koszt

chropow.

[mm]

[dm3/m]

[m]

[m/s]

[mm]

[m]

[zł]

1

6

500.0

214.50

1.67

1.09

1.50

520.00

1.508

1

2

248.0

55.50

1.72

1.15

0.60

250.00

0.287

2

7

248.0

19.35

0.28

0.40

0.60

320.00

0.368

2

3

248.0

36.16

1.36

0.75

0.60

460.00

0.529

3

4

248.0

26.16

0.58

0.54

0.60

370.00

0.425

4

5

248.0

9.15

0.07

0.19

0.60

320.00

0.368

6

7

248.0

23.65

0.32

0.49

0.60

250.00

0.287

6

5

400.0

140.85

2.08

1.12

0.60

580.00

1.160

7

4

248.0

42.99

1.66

0.89

0.60

400.00

0.460

Tabela 4.b. Wyniki dla węzłów otrzymane z realizacji obliczeń przykładu 2.

Nr.

Przepływ

Rzędna

Rzędna

Wysokość

Ciśnienie

wezła

terenu

lini ciśnień

ciśnienia

[KPa]

-

[dm3/m]

[m]

[m]

[m]

1

-270.00

0.00

3.751

3.751

36.785

2

0.00

0.00

2.031

2.031

19.917

3

10.00

0.00

0.668

0.668

6.555

4

60.00

0.00

0.086

0.086

0.847

5

150.00

0.00

0.000

0.000

0.000

6

50.00

0.00

2.076

2.076

20.360

7

0.00

0.00

1.751

1.751

17.170

W danych wejściowych znajduje się katalog rur, a w opisie odcinków nie podano w związku z tym średnic przewodów. Przepływy graniczne przyjęto jak w pracy [2].

Schemat wprowadzania danych programu NET+

{ rekord identyfikacyjny - do 80 znaków}

Rekord opisujący standardy o postaci:

{Lg,Lw,Nwz,ko,Lobc,D,n,row,k,Lr}

Lobc rekordów odniesienia o postaci:

{Nw,Zw} - dla każdego wariantu obciążenia sieci

Lr rekordów opisujących katalog rur o postaci:

{dj,kj,Qgrj,Ij}

...............

...............

Lg rekordów opisujących odcinki o postaci:

{Np,Nk,Ko,lj,dj,kj,ĺzj,Qodc} - dla ko = 0

lub

{Np,Nk,Ko,(Qi,Hi) dla i=1,4} - dla ko = 1

lub

{Np,Nk,Ko,(Zi) dla i=1,Lobc } - dla ko = 3

Lw rekordów opisujących węzły o postaci:

{Nw,Zw,qi}

Schemat wyprowadzania wyników

{dane + opisy tekstowe}

{Np,Nk,dj,Qj,Hj,vj,kj,lj,Kj} - Lg rekordów stosu odcinków

{Nw,qi,Zw,Zlci,Hci,Pi} - Lw rekordów stosu węzłów

Opis zmiennych programu NET+

D - dokładność obliczeń iteracyjnych sumy strat wysokości

ciśnienia w pierścieniu, [m] (np. 0.01 m); nie należy podawać zbyt małych wartości D, ponieważ wydłuża to tylko czas obliczeń;

dj - średnica, mm; może być dobrana z katalogu lub podana w

odcinkach dla kodu opcji = 4 (w wyniku wartość ta będzie wyróżniona minusem) [0-2000 mm];

Hi - wysokość podnoszenia (m) z charakterystyki pompy lub w stosie węzłów w wyniku - wysokość ciśnienia w i-tym węźle sieci, m [ddd.d];

Hj - strata ciśnienia w j-tym odcinku określona na podstawie Qj lub założonej charakterystyki pompy, lub wartość z danych (dla

zbiornika), m [dd.d];

Hci - wysokość ciśnienia dla i-tego węzła, m [ddd.d];

Ij - jednostkowy nakład inwestycyjny (wskaźnik kosztu) budowy j-tego rurociągu, zł/m; jeżeli wskaźniki są nieznane lub z innego powodu, to należy podać w katalogu wartość zero;

k - globalny współczynnik chropowatości do wzoru Colebrooka - White'a [mm] dla całej sieci; parametr nie obowiązuje jeżeli w danych jest katalog rur lub w odcinkach podano kj [od 0 do d/4];

kj - współczynnik chropowatości [mm] j-tego odcinka sieci lub j-tej rury w katalogu; wystarczająca dokładność kj wynosi 0.01 mm; przy braku w danych kodu opcji = 2, wartości kj nie należy podawać (w obliczeniach będzie przyjęte kj = k) [od 0 do d/4];

ko - kody opcji stanowi zbiór {0,1,2,3,4}, gdzie: 0 - w opisie odcinków nie podaje się ani średnic, ani chropowatości, ani przepływów odcinkowych, jeżeli = 1, to w opisie odcinków muszą wystąpić średnice przewodów dj, w przeciwnym razie będą dobrane z katalogu rur; jeżeli kod opcji = 2, to w opisie odcinków muszą wystąpić współczynniki chropowatości kj, w przeciwnym razie kj nie należy podawać (w obliczeniach będzie przyjęte kj = k); jeżeli kod opcji = 3, to w opisie odcinków musi wystąpić suma oporów miejscowych, nawet jeżeli jest równa zero; jeżeli kod opcji = 4, to w opisie odcinków musi wystąpić przepływ odcinkowy, nawet jeżeli odcinek nie wydatkuje "po drodze" (wtedy równe zero);

Kj - nakład inwestycyjny na budowę przewodu j-tego odcinka

sieci, mln zł\m;

Ko - kod interpretacji odcinka: Ko = 0 - zwykły odcinek sieci, tzn. należy w danych podać parametry odcinka {lj,dj,kj,ĺzj,Qodc} w zależności od przyjętych opcji Lo;

Ko = 1 - odcinek opisujący pompę, tzn. należy podać parametry {Qi,Hi} dla i=1,2,3,4 opisujące charakterystykę pompy; Ko = 3 - odcinek opisujący zbiornik, tzn. należy podać rzędne {Zi} dla i=1,2,...,Lobc czyli rzędne zwierciadła wody w zbiorniku dla i-tego wariantu obciążenia sieci;

lj - długość odcinka sieci, m [dddd.d];

Lg - liczba odcinków sieci, - do 320;

Lobc - liczba wariantów obciążenia sieci (liczba zestawów,

wydatków odcinkowych i rozbiorów węzłowych - do 20), -;

Lpzb - liczba pomp i zbiorników na sieci, - [dd];

Lr - liczba rur w katalogu (do 17), -;

Lw - liczba węzłów sieci, - do 320;

ν - kinematyczny współczynnik lepkości wody, 1.31*10-6 m/s,

(w danych podaje się wartość 1.31);

Nk - numer końcowy odcinka, - od 0 do 999;

Np - numer początkowy odcinka, - od 0 do 999;

Nw - numer węzła sieci lub numer węzła dla danego wariantu obciążenia sieci (od tego węzła zbudowana będzie linia ciśnień dla całej sieci, - od 0 do 999;

Nwz - numer węzła będącego źródłem (w przypadku większej liczby źródeł podaje się źródło o większej wydajności lub numer węzła zastępczego lub węzła dodatkowego, - do 999;

Pi - wartość ciśnienia dla i-tego węzła, kPa [ddddd.d];

qi - wydatek (rozbiór) dla i-tego węzła i danego wariantu

obciążenia sieci, dm3/s; wartość zasilania sieci należy podawać z minusem [dddd.d];

Qi - przepływ z charakterystyki pompy, dm3/s [od 0 do dddd.d];

Qj - przepływ odcinkowy, dm3/s [dddd.d];

Qgrj - przepływ graniczny dla j-tej rury w katalogu, dm3/s;

przepływ graniczny może wynikać z przesłanek technicznych lub

ekonomicznych [od 0 do dddd.d];

Qodc - przepływ na j-tym odcinku, dm3/s; przy braku kodu opcji = 4, Qodc nie jest podawane; jeżeli odcinek nie wydatkuje "po drodze", to należy podać w danych wartość zero, przy kodzie opcji = 4 [dddd.d];

row - względna gęstość cieczy względem wody (dla wody = 1);

0x01 graphic
- suma oporów miejscowych na j-tym odcinku sieci, -;

jeżeli oporów miejscowych nie ma lub nie uwzględnia się ich w

stratach miejscowych, to należy podać w danych zero (dla kodu

opcji = 3) [ddd.d];

vj - średnia prędkość przepływu dla j-tego odcinka, m/s [dd.d];

Zi - rzędna zwierciadła wody w zbiorniku dla i-tego wariantu obciążenia sieci, m - > 0 [dddd.d];

Zwi - rzędna odniesienia w i-tym węźle, m; rzędna odniesienia, tj. rzędna, od której obliczane jest dla węzła ciśnienie; może to być rzędna osi przewodu, rzędna terenu lub rzędna linii niezbędnego ciśnienia; obliczone ciśnienie będzie więc miało wartość rzeczywistego nadciśnienia w przewodzie, bądź miejscowego nadciśnienia liczonego od poziomu terenu, bądź

nadmiaru (niedoboru) ciśnienia; dla zbiorników rzędne poziomu wody powinny być dodatnie, co może spowodować potrzebę przyjęcia

niskiego poziomu porównawczego [dddd.d];

Zlci - rzędna linii ciśnień w i-tym węźle, m [dddd.d];

Zw - rzędna linii ciśnień (m) w węźe Nw (od tej rzędnej

zbudowana będzie linia ciśnień dla całej sieci [dddd.d]).

8

7

Biedugnis S.: Metody informatyczne w wodociągach i kanalizacji. WPW, Warszawa, 1998

Biedugnis S., Smolarkiewicz M.: Bezpieczeństwo i niezawodność funkcjonowania układów wodociągowych. OW SGSP, Warszawa, 2004

_

Podmodel: modelowanie

zjawiska

niskich ciśnień

Podmodel:

modelowanie

pompowni

wodociągowych

Podmodel:

modelowanie

pracy

przewodów

magistralnych

Podmodel:

modelowanie

zbiorników

wyrównawczych

Podmodel:

modelowanie

rozgałęzionych i pierścieniowych

sieci

wodociągowych

Podmodel:

modelowanie strefowania

sieci wodociągowej

Podmodel:

modelowanie

płukania

przewodów

wodociągowych

Podmodel:

modelowanie

rozprzestrzeniania się zanieczyszczeń

Podmodel:

modelowanie

zużycia

przewodów

wodociągowych



Wyszukiwarka

Podobne podstrony:
laboratorium5pop, Inżynieria Środowiska [PW], sem 2, Chemia, 2, sprawka
5, Inżynieria Środowiska [PW], sem 4, Budownictwo i Konstrukcje Inżynierskie
materiałoznawstwo - 3 zestawy, Inżynieria Środowiska [PW], sem 2, Materiałoznawstwo, egzamin materia
Pytania-egzamin, Inżynieria Środowiska [PW], sem 1, chemia
PoprawioneMateriały, Inżynieria Środowiska [PW], sem 2, Materiałoznawstwo, egzamin materiałka
laboratorium3pop, Inżynieria Środowiska [PW], sem 2, Chemia, 2, sprawka
obróbka skrawianiem, Inżynieria Środowiska [PW], sem 2, Materiałoznawstwo, skrawanie, Obróbka skrawa
belka 31, Inżynieria Środowiska [PW], sem 2, Wytrzymałość Materiałów i Mechanika Budowli, Grupa 10 p
chemia - poprawka - wszystkie zestawy - odpowiedzi, Inżynieria Środowiska [PW], sem 1, chemia, chemi
Chemia sem I, Inżynieria Środowiska [PW], sem 1, chemia, chemia
Obróbka plastyczna, Inżynieria Środowiska [PW], sem 2, Materiałoznawstwo, obróka plastyczna
projekt strona tyt oswiadczenie, Inżynieria Środowiska [PW], sem 4, Budownictwo i Konstrukcje Inżyni
Materialoznawstwo - ściągi całość - inne opracowanie, Inżynieria Środowiska [PW], sem 2, Materiałozn

więcej podobnych podstron
