Temat ćwiczenia: Badanie galwanometru statycznego. |
Data wykonania 3.11.95 |
Ocena
|
I Cel ćwiczenia.
Celem ćwiczenia jest zapoznanie z budową i zasadą działania galwanometru statycznego oraz jego parametrami.
W czasie wykonania ćwiczenia wyznaczaliśmy parametry galwanometru takie jak : oporność wewnętrzną Rg ,
oporność krytyczną Rkr , okres T0 ,a także stałą prądową i stałą napięciową.
II Wykonanie ćwiczenia.

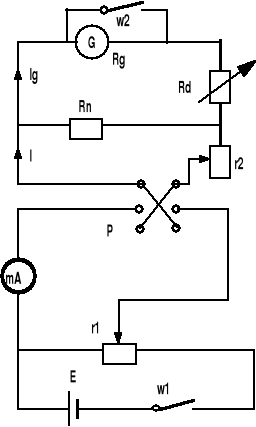

Układ pomiarowy:
Spis przyrządów pomiarowych:
- rezystor dekadowy kl. 0,05 Ug= 650V; nr 43-4456,
- rezystor r2 = 162 I = 0,35A PL-K-043-E6,
- rezystor r1 = 335 I = 0,6A PL-K-021-E6,
- rezystor wzorcowy Rn = 1 0,01% Imax = 1A
nr PL-P3-80-E6/M,
- miliamperomierz magnetoelektryczny kl. 0,5 nr 172,
- galwanometr statyczny C = 3.3*10-9A/(mm,m) P = 10W,
To = 3s, U1 = 220V, U2 = 6V, Rg=190, Rk = 1800,
l = 105cm, nr 7108,
- źródło napięcia stałego E = 1.35V,
- dwa wyłączniki w1, w2,
- przełącznik p.
1. Wyznaczanie oporności wewnętrznej galwanometru.
Lp. |
Położenie |
α |
I |
RD1 |
0.5I |
RD2 |
RG |
|
|
przeł. a |
dz |
mA |
Ω |
mA |
Ω |
Ω |
Ω |
1 |
prawo |
172 |
4,6 |
5000 |
2,3 |
2140 |
720 |
|
2 |
lewo |
175 |
7,3 |
8000 |
3,65 |
3780 |
440 |
365 |
3 |
prawo |
169 |
4,5 |
5000 |
2,25 |
2420 |
160 |
|
4 |
lewo |
176 |
7,4 |
8000 |
3,7 |
3930 |
140 |
|
Obliczenia:
RG = RD1 - 2RD2
=
2. Wyznaczanie oporności krytycznej galwanometru (RG = 145.5 Ω ).
|
Położenie |
αO |
RD |
RZKR |
Rkr |
|
Lp. |
przełącznika |
dz |
Ω |
Ω |
Ω |
Ω |
1 |
prawo |
149 |
1800 |
1801 |
1991 |
2041 |
2 |
lewo |
211 |
1900 |
1901 |
2091 |
|
Obliczenia:
RKR = RG + RZKR
=
3. Wyznaczanie okresu wahań nietłumionych To.
|
α0 |
α1 |
α2 |
α3 |
α4 |
α5 |
α6 |
λ |
ΣT |
n |
T |
T0 |
|
Lp. |
dz |
dz |
dz |
dz |
dz |
dz |
dz |
- |
s |
- |
s |
s |
s |
1 |
29 |
15 |
21 |
8 |
13 |
4 |
12 |
0,417 |
8,78 |
3 |
3 |
2,510 |
2,596 |
2 |
19 |
25 |
13 |
19 |
7 |
16 |
4 |
0,318 |
8,47 |
3 |
3 |
2,683 |
|
k=2
Obliczenia:
λ =
T0 =
4. Wyznaczenie stałej i czułości prądowej i napięciowej.
|
Położenie |
I |
α |
Cil |
Cim |
Cum |
Lp. |
przełącznika |
mA |
dz |
A/dz |
A/dz*m |
V/dz*m |
1 |
lewo |
1,05 |
94 |
5,61E-09 |
5,891E-09 |
1,173E-05 |
2 |
lewo |
1,45 |
129 |
5,646E-09 |
5,928E-09 |
1,18E-05 |
3 |
prawo |
0,95 |
95 |
5,023E-09 |
5,274E-09 |
0,0000105 |
4 |
prawo |
1,9 |
72,5 |
1,316E-08 |
1,382E-08 |
2,752E-05 |
Obliczenia:
Cil =
Stała metrowa:
Cim = Cil*
Stała napięciowa:
Cum = Cim*(Rg + Rzkr) = 5,89*10-9 A/dz*m *(190Ω + 1801Ω) = 1,173*10-5 V/dz*m
Czułość prądowa:
Si =
Czułość napięciowa:
Su =
IV Wnioski:
Wartość obliczonej średniej oporności wewnętrznej różni się znacznie od rzeczywistej, bo aż o 35Ω. W przypadku pierwszych dwóch pomiarów wynika to z ustawienia zbyt małej rezystancji Rd, ponadto przy położeniu przełącznika w pozycji ”lewo” rezystancja wyznaczona w poszczególnych pomiarach jest bardzo zbliżona do wartości znamionowej, a w czwartym pomiarze jest taka sama. Oporność krytyczna wyznaczona różni się o 156Ω.
Obliczony średni okres drgań własnych wynosi = 2,9925s i różni się od rzeczywistego o 0,0075s, co świadczy o dokładności wykonania tego pomiaru.
Na podstawie przeprowadzonych obliczeń stwierdzam, że stała prądowa galwanometru jest mniejsza od stałej metrowej, gdyż część odczytowa znajduje się dalej niż 1 metr od części pomiarowej. Z kolei im mniejsza jest stała prądowa, tym większa jest czułość prądowa co wpływa korzystnie na dokładność pomiarów przeprowadzanych galwanometrem.
