Laboratorium Podstaw Elektroniki Politechniki Lubelskiej

Wykonawcy:						Symbol grupy ED 4.5
Data wyk. Ćwiczenia 1997-02-24		Symbol ćwiczenia: 2		Temat zadania Badanie właściwości impulsowych tranzystora
	ZALICZENIE			Ocena	Data	Podpis

Cel ćwiczenia:

Zapoznanie się z charakterem pracy tranzystora zastosowanego jako przełącznik. Wyznaczenie punktu pracy tranzystora, odpowiadającego granicy stanu zatkania i granicy stanu nasycenia. Zbadanie pracy tranzystora w układzie przełączającym, oraz wpływ stosowanych w praktyce układów w celu korekcji przebiegu wyjściowego.

Część wykonawcza:

1) Wyznaczenie wartości prądu bazy na granicy nasycenia.

Rys.1 Układ pomiarowy do wyznaczania prądu bazy w funkcji współczynnika przesterowania.

Pomiary:

I_Bmin = 100 A

U_CEodc. = 10 V

2) Wyznaczenie wartości napięć sterujących przy których współczynnik przesterowania osiąga założone wartości.

Tabela 1:

Kf	UZ	IB
-	V	mA
1	0,44	0,1
2	0,76	0,2
4	1,42	0,4
8	2,68	0,8
16	5,23	1,6

3) Praca tranzystora w układzie przełącznika.

1. Praca przy sterowaniu napięciem jednobiegunowym.

Rys.2 Układ pomiarowy do wyznaczania czasów charakteryzujących pracę dynamiczną tranzystora.

Tabela 2

Kf	UZ	td	tn	tp	to
-	V	ns	ns	ns	ns
1	0,44	0	40	16	96
2	0,76	0	16	16	96
4	1,42	0	12	40	96
8	2,68	0	8	56	104
16	5,23	0	4	68	108

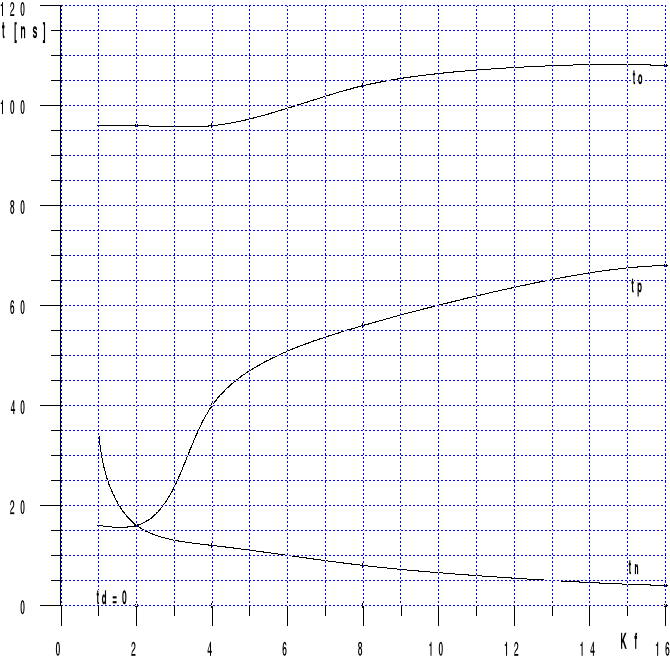

Wyk 1. Zależność czasów charakterystycznych dla pracy dynamicznej tranzystora funkcji współczynnika przesterowania.

2. Praca przy sterowaniu napięciem jednobiegunowym. Badanie wpływu pojemności przyspieszającej na czasy przełączania tranzystora.

Rys.3 Układ pomiarowy do określenia wpływu pojemności przyspieszającej na czasy przełączania tranzystora.

Tabela 3:

CB	Kf	td	tn	tp	to
pF	-	ns	ns	ns	ns
100	1	0	20	8	32
100	2	0	8	8	20
100	4	0	4	12	12
100	8	0	2,5	12	4
100	16	0	1	12	2
500	1	0	20	4	16
500	2	0	12	8	12
500	4	0	4	8	6
500	8	0	~2	8	4
500	16	0	~1	8	~2

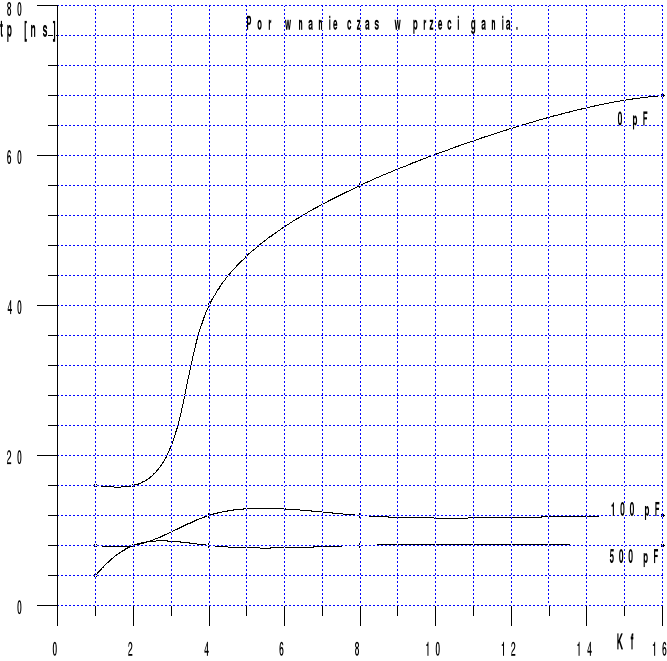

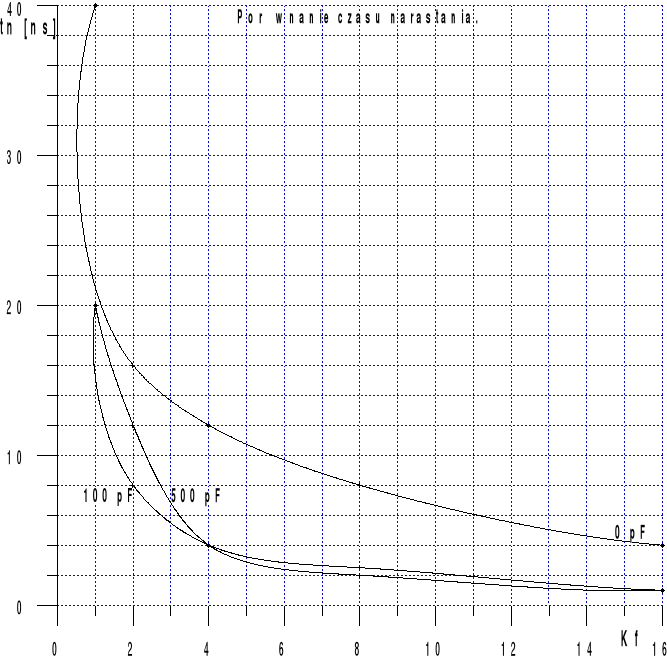

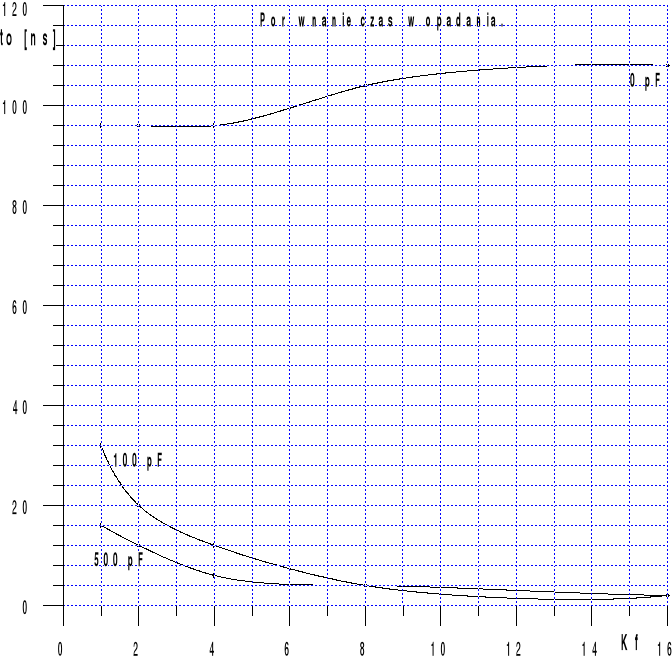

Wyk. 2 Porównanie wartości poszczególnych czasów charakterystycznych dla różnych wartości pojemności przyspieszających (0,100,500 [pF]).

3. Praca przy sterowaniu napięciem jednobiegunowym. Badanie wpływu polaryzacji zaporowej bazy.

1. Wyznaczenie wartości prądu wejściowego obwodu sterującego na granicy nasycenia tranzystora.

Rys.3 Układ pomiarowy do wyznaczania prądu wejściowego funkcji współczynnika przesterowania.

I _WEmin = 0,1 mA

U _CEodc. = 11 V

2. Wyznaczanie wartości napięć sterujących przy których współczynnik przesterowania osiąga założone wartości.

Tabela 4.

Kf	IWE	UZ
-	mA	V
1	0,1	1,51
2	0,2	1,84
4	0,4	2,55
8	0,8	3,91
16	1,6	6,65

3. Wyznaczanie wartości czasów przełączania.

Rys.4 Układ pomiarowy do określania wpływu dodatkowej polaryzacji na czasy przełączania tranzystora.

Tabela 5.

Kf	UZ	td	tn	tp	to
-	V	ns	ns	ns	ns
1	1,51	0	48	8	20
2	1,84	0	20	16	20
4	2,55	0	10	24	20
8	3,91	0	4	32	20
16	6,65	0	~2	40	20

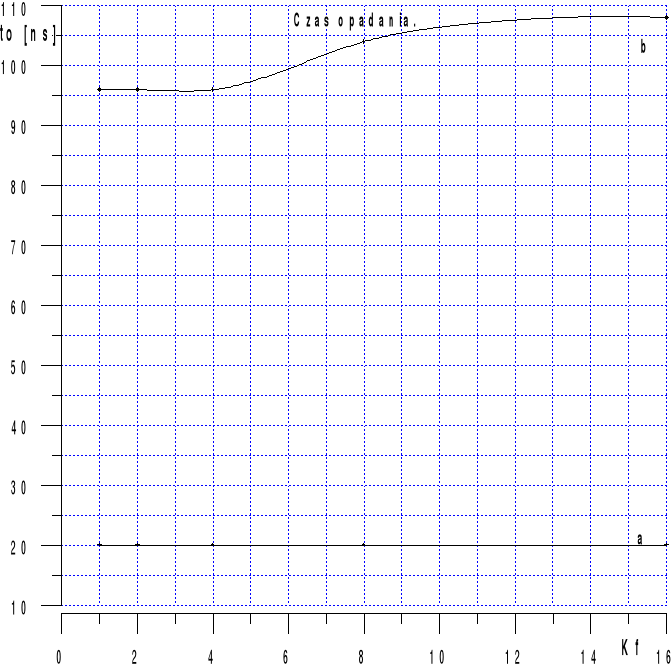

Wyk.3 Porównanie wartości poszczególnych czasów charakterystycznych

1. bez polaryzacji zaporowej

2. z polaryzacją zaporową .
