ETI Rok II

Gr. IV

Ćwiczenie 11

Temat: Badanie wentylatora

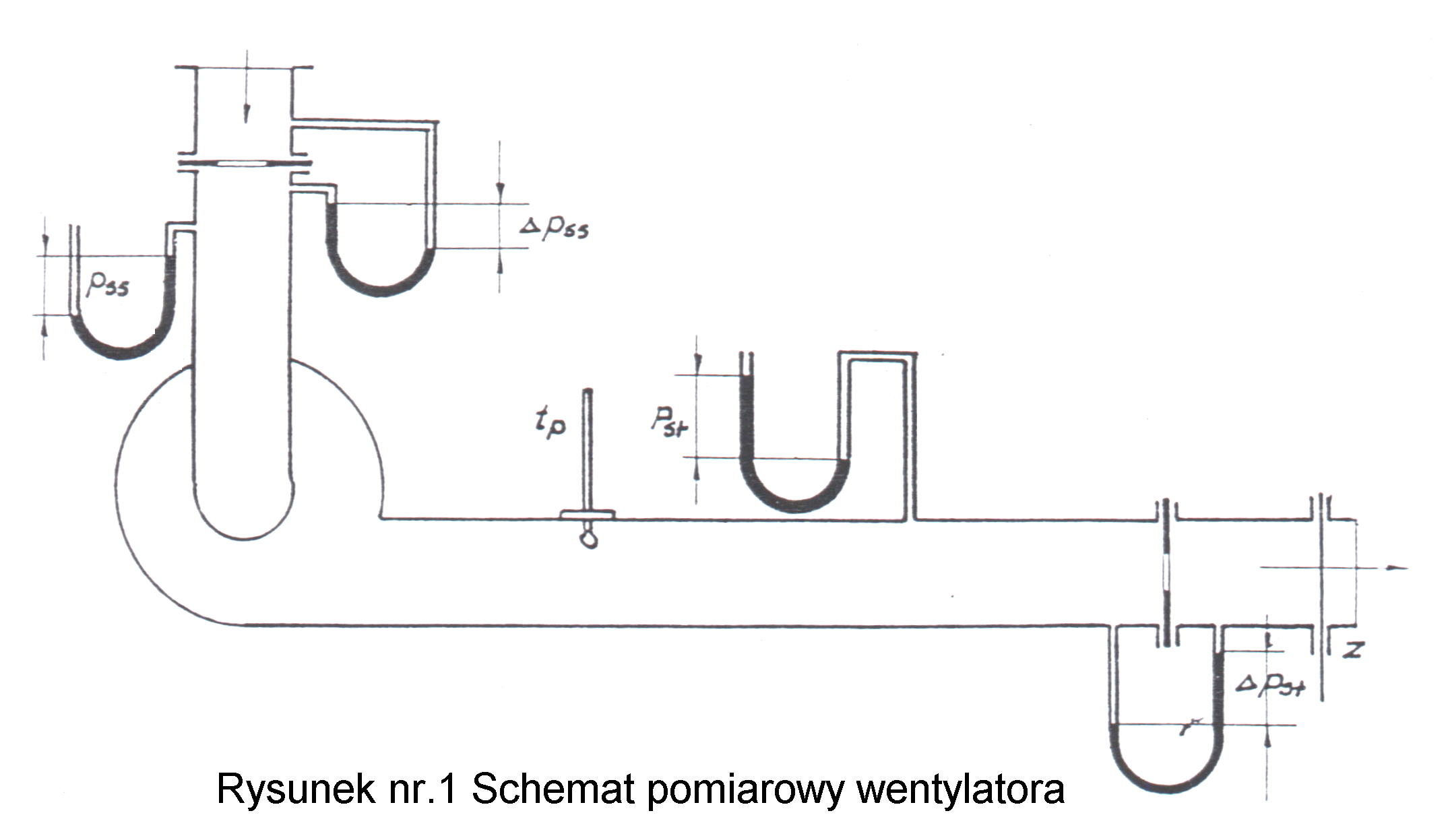

1.Schemat stanowiska pomiarowego.

P_ss - ciśnienie statyczne na ssaniu

∆P_ss - różnica ciśnień na kryzie ssącej

P_st - ciśnienie statyczne na tłoczeniu

∆P_st - różnica ciśnień na kryzie tłocznej

t_p - temperatura powietrza

z - zasuwa regulacyjna

2.Charakterystyka wentylatorów wirowych.

Wentylatory zaliczamy do grupy sprężarek to jest maszyn roboczych służących do sprężania i przetłaczania gazów. Często nie zależy nam na sprężaniu gazu lecz tylko na jego transporcie, wówczas przyrost ciśnienia uzyskiwany w maszynie służy jedynie do pokonania oporów napotykanych na drodze transportu. Tego rodzaju maszyny nazywamy wentylatorami. Przyrost ciśnienia w wentylatorze nie przekracza 0,1 bar.

2.1 Wentylatory dzielą się na:

• w zależności od wytwarzanego ciśnienia:

1. niskiego ciśnienia do 100 mm H₂O

2. średniego ciśnienia od 100 do 300 mm H₂O

3. wysokiego ciśnienia od 300 do 1000 mm H₂O

• w zależności od ciśnień w pomieszczeniach, z których zasysają i do których tłoczą:

1. ssące

2. tłoczące

3. ssąco-tłoczące

• w zależności od kierunku przepływu gazu:

1. promieniowe (odśrodkowe)

2. osiowe

Wentylatory stosowane są w urządzeniach z wymuszoną cyrkulacją gazu, wentylacyjnych, klimatyzacyjnych, do chłodzenia silników, transportu pneumatycznego.

Schemat wentylatora promieniowego.

Na wale 1 umocowany jest wirnik 2 złożony z jednej lub dwóch tarcz, do których umocowane są proste lub zakrzywione łopatki. Wirnik obracając się nadaje cząsteczkom gazu za pomocą łopatek ruch obrotowy. Siła odśrodkowa wywołuje przepływ gazu przez kanały wirnika. Z tego powodu przy wejściu na wirnik powstaje podciśnienie, a przy wyjściu z wirnika zwiększa się podciśnienie i prędkość gazu. Z wirnika gaz wchodzi do otworu 3, który powinien być tak prowadzony, aby straty powstające wskutek wirów były możliwie małe. Warunkom tym, odpowiada najbardziej spiralna budowa osłony.

3.Opis istoty pomiaru natężenia przepływu.

Przepływ jest to postępujące przemieszczenie się cieczy, gazów lub par w rurociągach lub innych elementach przewodu. Jedna z metod pomiaru natężenia przepływu jest zastosowanie kryzy pomiarowej, przy której istotą pomiaru jest określenie ciśnienia przed i za kryzą. Do pomiaru ciśnień statycznych można używać następujących przyrządów:

• U-rurka

• mikromanometr Askania

• mikromanometr Recknagla

4.Obliczenia i tabele.

Gęstość powietrza	Spadek ciśnienia na		Ciśnienie statyczne na		Sprężenie wentylatora
		ssaniu	tłoczeniu	ssaniu		tłoczeniu
ρ	∆Pss	∆Pst	Pss	Pst	∆Pc
kg/m^3	N/m^2	N/m^2	N/m^2	N/m^2	N/m^2
1,43	50	55	60	70	10

Wydajność	Sprawność silnika	Moc użyteczna	Moc silnika	Moc na wale	Sprawność wentylatora
V	η s	Nu	Nel	Nc	η o
m^3/h	%	kW	kW	Kw	%
15303,5	1,3	153,04	536,2	689,24	0,3

∆P_c=P_ct-P_cs (N/m²)

∆P_c=70-60=10 (N/m²)

V=0,01252*α*ε*d²_t*(√∆Pst/ρ) (m₃/h)

V=0,01252*0,6761*1*(540)²*(√55/1,43)=15303,5 (m₃/h)

N_el=√3*U*I*cosφ

N_el=536,2

η _s= (N_c/ N_el)*100%

η _s=1,3

N_u=(∆P_c*V)/1000

N_u=153,04

N_c= N_u+ N_el

N_c=689,24

η _o= (N_u/N_el)*100%

η _o=0,3

Uniwersytet Szczeciński
Zakład Podstaw Techniki			Laboratorium Maszynoznawstwa
Temat: Badanie wentylatora
Nazwisko i Imię	Semestr IV Grupa IV	Sprawdzający:		Data:	Ocena:
Kosikowski Wojciech

1

---
