Beton - ćw1 Kruszywa, Technologia Betonów i Zapraw


1. Krzywa uziarnienia każdego z kruszyw składowych

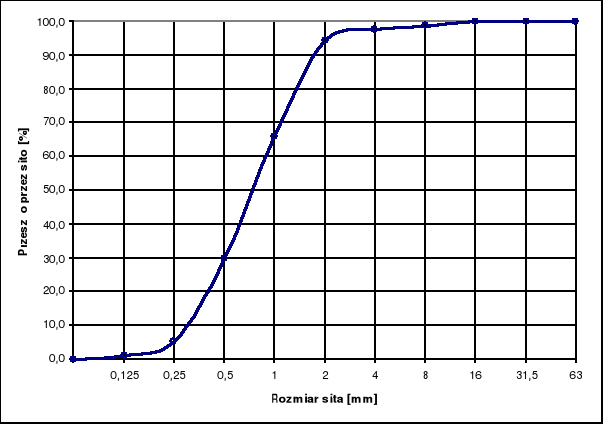

Kruszywo K1

Sito
[mm]

Pozostało na sicie
[g]

Pozostało na sicie
[%]

Przeszło przez sito
[%]

63

0,0

Po63 = 0,0

Prz63 = 100

31,5

0,0

Po315 = 0,0

Prz315 = 100

16

0,0

Po16 = 0,0

Prz16 = 100

8

12,0

Po8 = 1,2

Prz8 = 98,8

4

9,5

Po4 = 0,9

Prz4 = 97,9

2

38,0

Po2 = 3,7

Prz2 = 94,2

1

290,0

Po1 = 28,1

Prz1 = 66,1

0,5

374,5

Po05 = 36,3

Prz05 = 29,7

0,25

250,0

Po025 = 24,3

Prz025 = 5,5

0,125

44,0

Po0125 = 4,3

Prz0125 = 1,2

0,063

12,5

Po0 = 1,2

Suma: 1030,5

Suma: 100

0x01 graphic

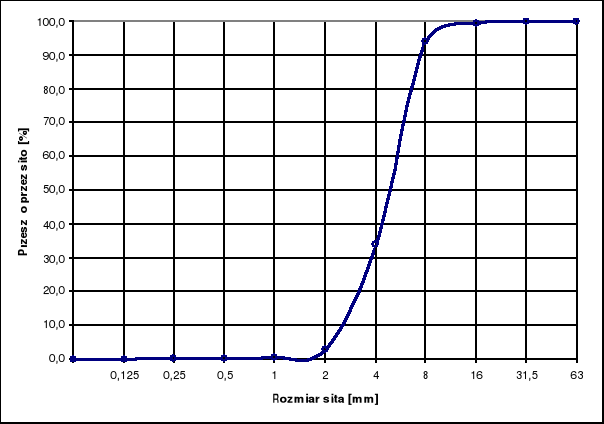

Kruszywo K2

Sito
[mm]

Pozostało na sicie
[g]

Pozostało na sicie
[%]

Przeszło przez sito
[%]

63

0,0

Po63 = 0,0

Prz63 = 100

31,5

0,0

Po315 = 0,0

Prz315 = 100

16

14,0

Po16 = 0,7

Prz16 = 99,3

8

108,5

Po8 = 5,4

Prz8 = 94,0

4

1210,0

Po4 = 59,9

Prz4 = 34,1

2

630,0

Po2 = 31,2

Prz2 = 2,9

1

47,5

Po1 = 2,4

Prz1 = 0,5

0,5

6,0

Po05 = 0,3

Prz05 = 0,2

0,25

1,5

Po025 = 0,1

Prz025 = 0,2

0,125

1,0

Po0125 = 0,1

Prz0125 = 0,1

0,063

2,0

Po0 = 0,1

Suma: 2020,5

Suma: 100

0x01 graphic

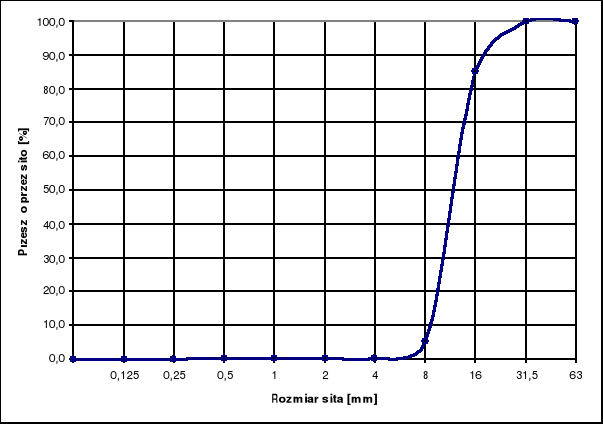

Kruszywo K3

Sito
[mm]

Pozostało na sicie
[g]

Pozostało na sicie
[%]

Przeszło przez sito
[%]

63

0,0

Po63 = 0,0

Prz63 = 100

31,5

0,0

Po315 = 0,0

Prz315 = 100

16

445,0

Po16 = 14,7

Prz16 = 85,3

8

2425,0

Po8 = 79,9

Prz8 = 5,5

4

152,0

Po4 = 5,0

Prz4 = 0,5

2

6,0

Po2 = 0,2

Prz2 = 0,3

1

2,5

Po1 = 0,1

Prz1 = 0,2

0,5

0,0

Po05 = 0,0

Prz05 = 0,2

0,25

2,0

Po025 = 0,1

Prz025 = 0,1

0,125

0,0

Po0125 = 0,0

Prz0125 = 0,1

0,063

2,0

Po0 = 0,1

Suma: 3034,5

Suma: 100

0x01 graphic

2. Projekt mieszanki kruszyw o następujących cechach:

Ilość potrzebnego kruszywa K1 - X

Ilość potrzebnego kruszywa K2 - Y

Ilość potrzebnego kruszywa K3 - Z

0x01 graphic

Macierz główna Macierz B

0x01 graphic
W = -6798,20 0x01 graphic

Macierz X

0x01 graphic
Wx = -2533,30

Macierz Y

0x01 graphic
Wy = -2533,30

Macierz Z

0x01 graphic
Wz = -2533,30

X = 0x01 graphic
, Y = 0x01 graphic
, Z = 0x01 graphic

Rozwiązanie:

X = 0,37

Y = 0,28

Z = 0,35

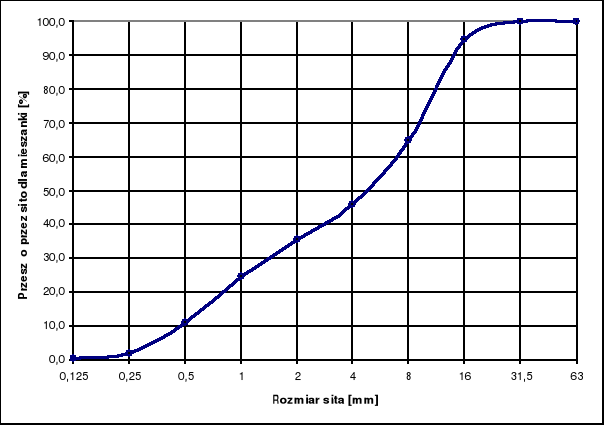

3. Krzywa uziarnienia mieszanki kruszyw.

Mieszanka kruszyw w proporcji X : Y : Z

Sito
[mm]

Przechodzi przez sito
[%]

Ilość przechodząca przez sito dla mieszanki
[%]

X K1

Y K2

Z K3

63

37,0

28,0

35,0

100

31,5

37,0

28,0

35,0

100

16

37,0

27,8

29,9

94,7

8

36,6

26,3

1,9

64,8

4

36,2

9,5

0,2

45,9

2

34,9

0,8

0,1

35,8

1

24,5

0,1

0,1

24,7

0,5

11,0

0,1

0,1

11,2

0,25

2,0

0,1

0,0

2,1

0,125

0,4

0,0

0,0

0,4

0x01 graphic

Zgodnie z polską normą PN-88/B-06250 „Beton zwykły” z załącznika 1 wynika, że podana krzywa uziarnienia nie mieści się w obszarze dobrego uziarnienia, dla rozmiaru sita 0.25 mm, 16 mm i 31.5 mm.
