Akademia Techniczno Rolnicza w Bydgoszczy

Wydział Mechaniczny

Zakład Ogólnych Podstaw Konstrukcji Maszyn

0x08 graphic

T : Badanie rozkładu naprężeń tnących w spoinie pachwinowej.

Studium : Mgr Semestr IV

Grupa A

Zespół ćw. I

Data ćw. 17.03.99

Skład grupy:

1. Remigiusz Rybak

2. Marcin Streich

3. Rafał Ratz

4. Daniel Pocztół

5. Bartosz Ryzop

6. Tomasz Sakson

  1. Wstęp teoretyczny :

Podczas obliczania spoin pachwinowych sprowadzamy wszystkie obliczenia w spoinach do tzw. umownych naprężeń stycznych ' i przyjmujemy , że rozkład tych naprężeń na długości szwu jest równomierny i obliczamy go ze wzoru :

0x08 graphic

0x08 graphic

Gdzie : a - grubość obliczeniowa spoiny

l - długość obliczeniowa spoiny

0x08 graphic
P - siła rozciągająca złącze

k't= naprężenia dopuszczalne dla spoiny

W rzeczywistości jednak przy określaniu naprężeń w spoinach pachwinowych należy uwzględnić sprężyste odkształcenia spoin i części łączonych. Części łączone pod wpływem sił rozciągających wydłużają się i przemieszczają, a w spoinach pachwinowych powstają odkształcenia postaciowe.

W ćwiczeniu tym dokonamy wyznaczenia doświadczalnego rozkładu naprężeń tnących w spoinie za pomocą odczytów z mostków tensometrycznych (zależność obliczeniowa (2)) oraz wykonamy dwa obliczenia teoretycznego rozkładu naprężeń : jedno wg. Zależności (1) drugie natomiast obliczenie uwzględniające sprężyste wydłużenie spoiny obliczymy z zależności (3) .

Zależność (2)

0x08 graphic

Gdzie :

σi, σi  naprężenia rozciągające pasa mierzone w „i+1” i „i” punkcie tensometrycznym ,

xi+1, xi - odległości „i+1” oraz „i” punktu tensometrycznego od początku złącza

0x08 graphic
zależność (3)

0x08 graphic
gdzie :

II. Schemat połączenia i stanowiska pomiarowego:

0x08 graphic

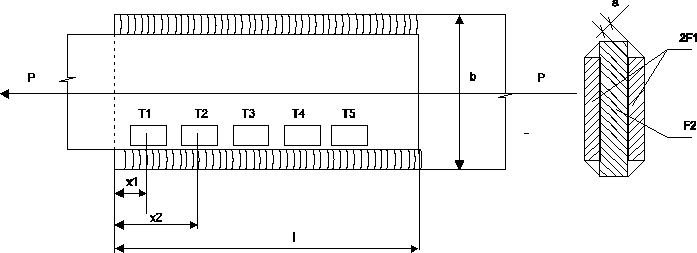

Rys. 1 Schemat połączenia spawanego.

0x08 graphic

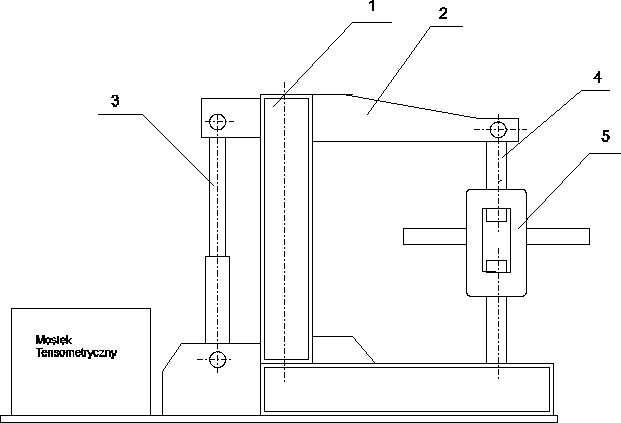

Rys. 2 Schemat stanowiska badawczego.

Stanowisko badawcze składa się z prostej specjalistycznej maszyny wytrzymałościowej typu dźwigniowego ( przekładnia układu 1:6,48) , badanej próbki spawanej z naklejonymi tensometrami oraz mostka tensometrycznego. Maszyna wytrzymałościowa posiada korpus spawany (1), w którego górnej części ułożyskowano ślizgowo dźwignie (2). Badana próbka spawana (3) jest zamocowana przegubowo w korpusie oraz w krótszym ramieniu dzwigni. Obciążenie próbki siłą rozciągającą uzyskuje się za pomocą urządzenia naciągowego złożonego za śruby (4) i nakrętki (5).

  1. Protokół pomiarowy

Dla wydłużenia względnego na śrubie rzymskiej = 50m/m

Odległość punktów tensometrycznych

Wskazania mostka tensometrycznego

Naprężenia rozciągające

Naprężenie tnące doświadczalne

Naprężenia tnące teoretyczne

xi [mm]

i

σxi [MPa]

xi [MPa]

x [MPa]

X1= 12

81

16.2

7.17

9,1

X2= 38

61

12.2

0.38

0,6

X3= 62

60

12

2.6

0,1

X4= 87

53

10.6

7.7

1,1

X5= 110

34

6.8

-

11,2

Pola przekrojów F1= 140mm2 , F2= 280mm2

Zadana siła P = 1130 N, średnica śruby rzymskiej d= 12 mm

Dla wydłużenia względnego na śrubie rzymskiej = 100m/m

Odległość punktów tensometrycznych

Wskazania mostka tensometrycznego

Naprężenia rozciągające

Naprężenie tnące doświadczalne

Naprężenia tnące teoretyczne

xi [mm]

i

σxi [MPa]

xi [MPa]

x [MPa]

X1= 12

142

28.4

11.8

18,2

X2= 38

109

21.8

1.16

1,2

X3= 62

106

21.2

4.48

0,2

X4= 87

93

18.6

13.7

2,1

X5= 110

59

11.8

-

22,4

Pola przekrojów F1= 140mm2 , F2= 280mm2

Zadana siła P = 2261 N, średnica śruby rzymskiej d= 12 mm

Dla wydłużenia względnego na śrubie rzymskiej = 150m/m

Odległość punktów tensometry-

cznych

Wskazania mostka tensometry-cznego

Naprężenia rozciągające

Naprężenie tnące doświadczalne

Naprężenia tnące teoretyczne

xi [mm]

i

σxi [MPa]

xi [MPa]

x [MPa]

X1= 12

260

52

21.5

27,3

X2= 38

200

40

2.71

1,8

X3= 62

193

38.6

8.5

0,3

X4= 87

170

34

25.9

3,1

X5= 110

106

21.2

-

33,6

Pola przekrojów F1= 140mm2 , F2= 280mm2

Zadana siła P = 3392 N, średnica śruby rzymskiej d= 12 mm

0x08 graphic

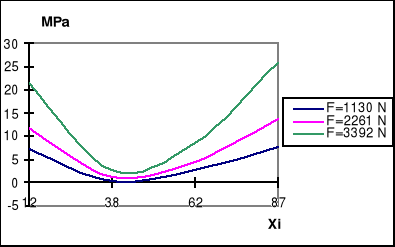

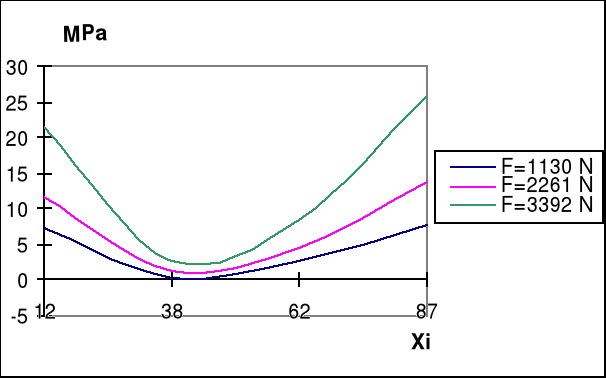

Wykres wyników doświadczalnych naprężeń xi = f(xi)

0x08 graphic

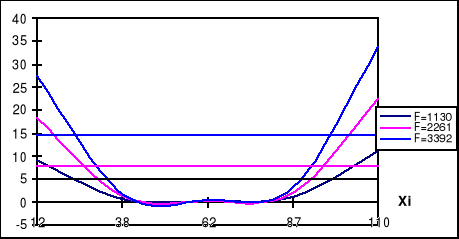

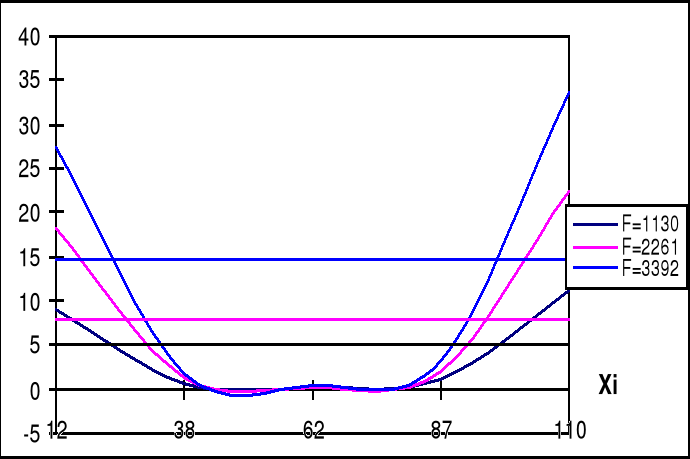

Wykres teoretycznego obliczeniowego i teoretycznego średniego

rozkładu naprężeń xi = f(xi)

Siła w śrubie rzymskiej

średnie naprężenie tnące teoretyczne

Średnie naprężenia tnące doświadcz.

Średnie naprężenia tnące obliczeniowe

F=1131

4,42

4,46

5,08

F=2261

8.82

7.78

7,63

F=3392

12.5

14.65

15,26

  1. Wnioski i spostrzeżenia :

Tematem ćwiczenia było badanie spoiny pachwinowej poddanej sile rozciągającej. Po pomiarów i obliczeń sporządziliśmy wykres naprężeń stycznych xi dla trzech różnych naprężeń w śrubie rzymskiej. Okazało się zgodnie zresztą z teoretycznymi założeniami, że wartość naprężeń na krawędziach spoiny jest dużo większą niż w środku, gdzie maleje prawie do zera. Następnie dokonaliśmy obliczeń teoretycznego rozkłady naprężeń ( wg. funkcji hiperbolicznej ). Okazało się więc, że rozkład teoretyczny jest podobny do rozkładu doświadczalnego, zauważamy jednak pewne różnice , chodzi mianowicie o to iż w rozkładzie teoretycznym naprężenia w środku spoiny spadają prawie do zera, natomiast w rozkładzie doświadczalnym tak nie jest.

Dokonaliśmy również porównania naprężeń doświadczalnych z naprężeniami teoretycznymi ( nie uwzględniającymi odkształcenia sprężystego zal.(1)). Okazało się, że naprężenia doświadczalne nie wiele przewyższają naprężenia teoretyczne, a średnia wartość naprężeń doświadczalnych jest porównywalna z naprężeniami teoretycznymi. Stosowanie więc podczas obliczeń teoretycznego wzoru :

0x08 graphic

do obliczania spoin pachwinowych nie wprowadza w praktyce dużego błędu i można w taki sposób dokonywać obliczeń bez zagłębiania się w odkształcenia sprężysto-plastyczne spoin.
