Temat:

Prostowniki

ocena:

II AiR

Wykonał:

Wojciech Sawaściuk

Data wykonania:

26-X-98

I. WSTĘP.

Podstawowymi elementami układów prostowniczych są diody. Diody przewodzą prąd dobrze tylko w jednym kierunku, tzn. rezystancja dla przepływu prądu w jednym kierunku jest wielokrotnie większa niż dla przepływu w kierunku przeciwnym. W idealnej diodzie rezystancja przewodzenia wynosi zero (czyli prąd dąży do nieskończoności), a rezystancja zaporowa Rz wynosi nieskończoność (prąd w tę stronę nie płynie).

0x01 graphic

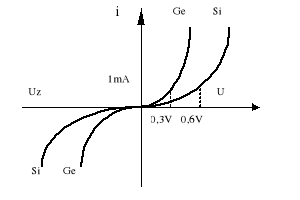

Charakterystyki prądowo-napięciowe Aproksymacja charakterystyki diody

diody germanowej i krzemowej rzeczywistej

Charakterystykę prądowo-napięciową rzeczywistej diody można aproksymować linią łamaną. Tej aproksymacji odpowiada schemat zastępczy diody (rys.2).

0x01 graphic

Schemat zastępczy diody

II. OBLICZENIA

Tabela pomiarów.

Pomiary

Obliczenia

Rodzaj

Prostownika

Rodzaj

obciążenia

U1

V

I1

A

I2

A

U2

V

U3

V

U4

V

P

W

Im

A

kksz

--

ksz

--

1-fazowy

R

55

0.13

0.09

9

25

70

5

0.43

1.44

3.3

Pół okresowy

C

55

0.38

0.17

12

50

70

10

0.43

2.23

1.13

1-fazowy

R

54

0.18

0.16

12

47

70

9

0.43

1.12

2.38

Pełno okresowy

C

54

0.38

0.21

14

60

70

13

0.43

1.8

1.43

3-fazowy

R

55

0.12

0.21

14

60

70

13

0.43

0.57

3.58

Póło kresowy

C

55

0.19

0.23

15

65

70

16

0.43

0.82

2.26

3-fazowy

R

55

0.34

0.42

28

120

124

50

0.77

0.8

1.26

Pełno okresowy

C

55

0.42

0.42

28

120

120

51

0.75

1

1.02

Iśr = I2

I = I1

0x01 graphic

Opornik R=160Ω , kondensator C=035μF

1 Prostownik jednofazowy pół okresowy.

SCHEMAT 1

A. Obliczenia dla prostownika jednofazowego póło kresowego .

a1. Bez kondensatora. R=160Ω

0x01 graphic

a2. Z kondensatorem R=160Ω, L=035μF

0x01 graphic

B. Prostownik jedno fazowy pełnookresowy.

SCHEMAT NR 2

b1. Bez kondensatora. R=160Ω.

0x01 graphic

b2. Z kondensatorem. R=160Ω. C=35μF.

0x01 graphic

C. Prostownik trójfazowy półokresowy.

SCHEMAT 3.

c1. Bez kondensatora. R=160Ω

0x01 graphic

c2. Z kondensatorem. R=160Ω , C=35μF.

0x01 graphic

D. Prostownik trójfazowy pełnookresowy.

SCHEMAT 4

d1. Bez kondensatora. R=320 Ω

0x01 graphic

d.2 Z kondensatorem. R=320 Ω

0x01 graphic

Schemat do badania układów prostowniczych.

V. WNIOSKI.

Gdy napięcie zasilające U jest większe od napięcia Uc na kondensatorze wówczas prostownik przewodzi , i do połączenia dopływa prąd I; w tych warunkach kondensator ładuje się a więc jego napięcie wzrasta. Jeżeli natomiast U jest mniejsze od Uc to prostownik stanowi przerwę (I=0) , wskutek czego kondensator rozładowuje się przez opornik R. Opisane zjawiska powtarzają się okresowo.

Z przeprowadzonych obliczeń współczynników kształtu i szczytu dla badanych układów prostowniczych wynika, że obliczone wartości, potwierdzają obliczenia teoretyczne. Wpływ kondensatora na działanie układów prostujących ukazuje zmienione wartości (po włączeniu kondensatora do układu) współczynników kształtu i szczytu. Generalnie kondensator podwyższa współczynnik kształtu przy jednoczesnym obniżeniu współczynnika szczytu.
